558. ДЕКАБРЬ 2021 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ФИЛИАЛА ПАО "РОССЕТИ ВОЛГА" - "ЧУВАШЭНЕРГО", АЛАТЫРСКОЕ ПО, г. АЛАТЫРЬ, ЧУВАШСКАЯ РЕСПУБЛИКА

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного мозаичного диспетчерского щита для Алатырского ПО филиала ПАО "Россети Волга" - "Чувашэнерго", г. Алатырь, Чувашская Республика.

На щите отображается мнемосхема сети электроснабжения ПС 110/35/10/6 кВ Алатырского ПО.

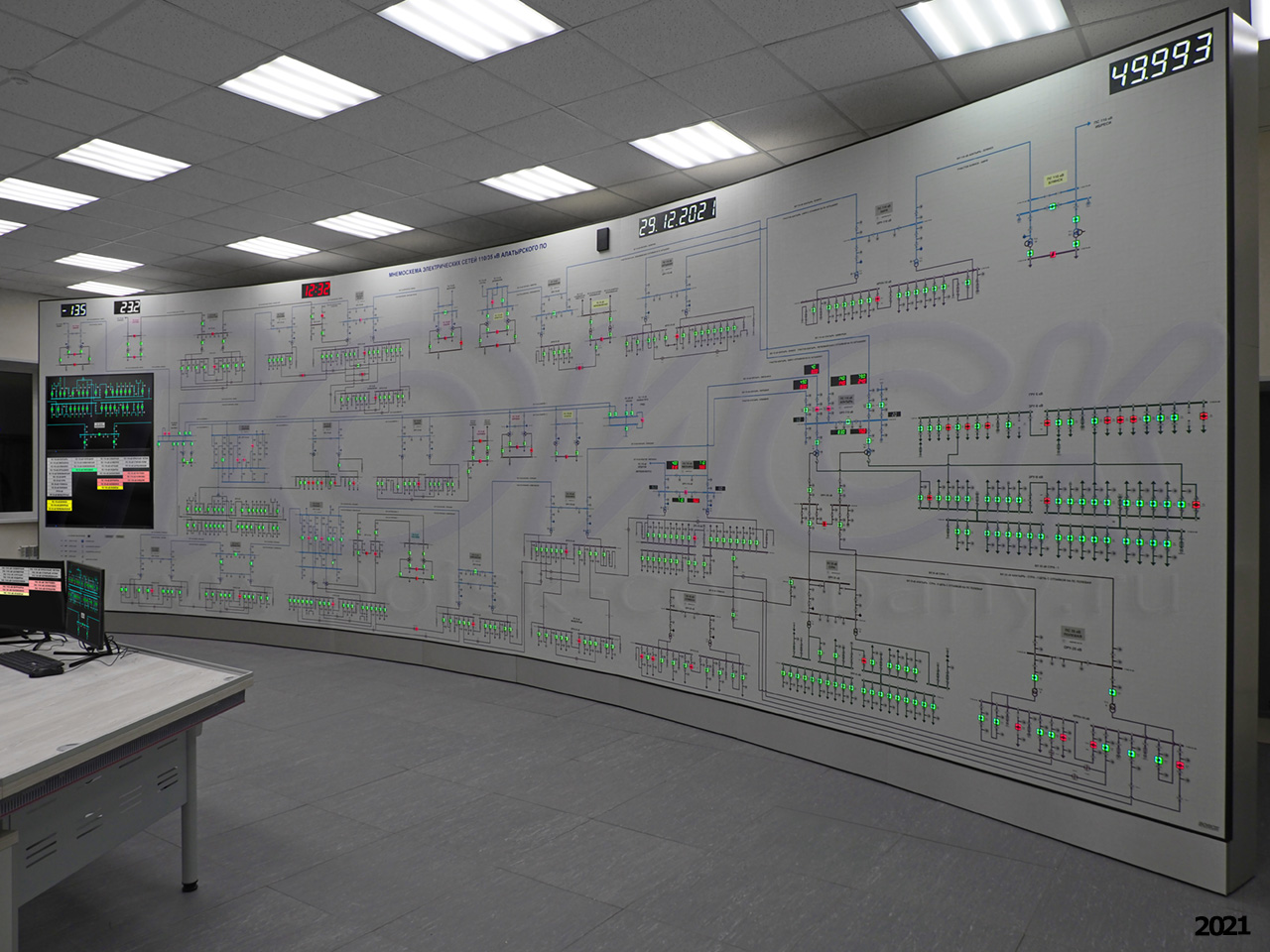

Диспетчерский щит для Алатырского ПО

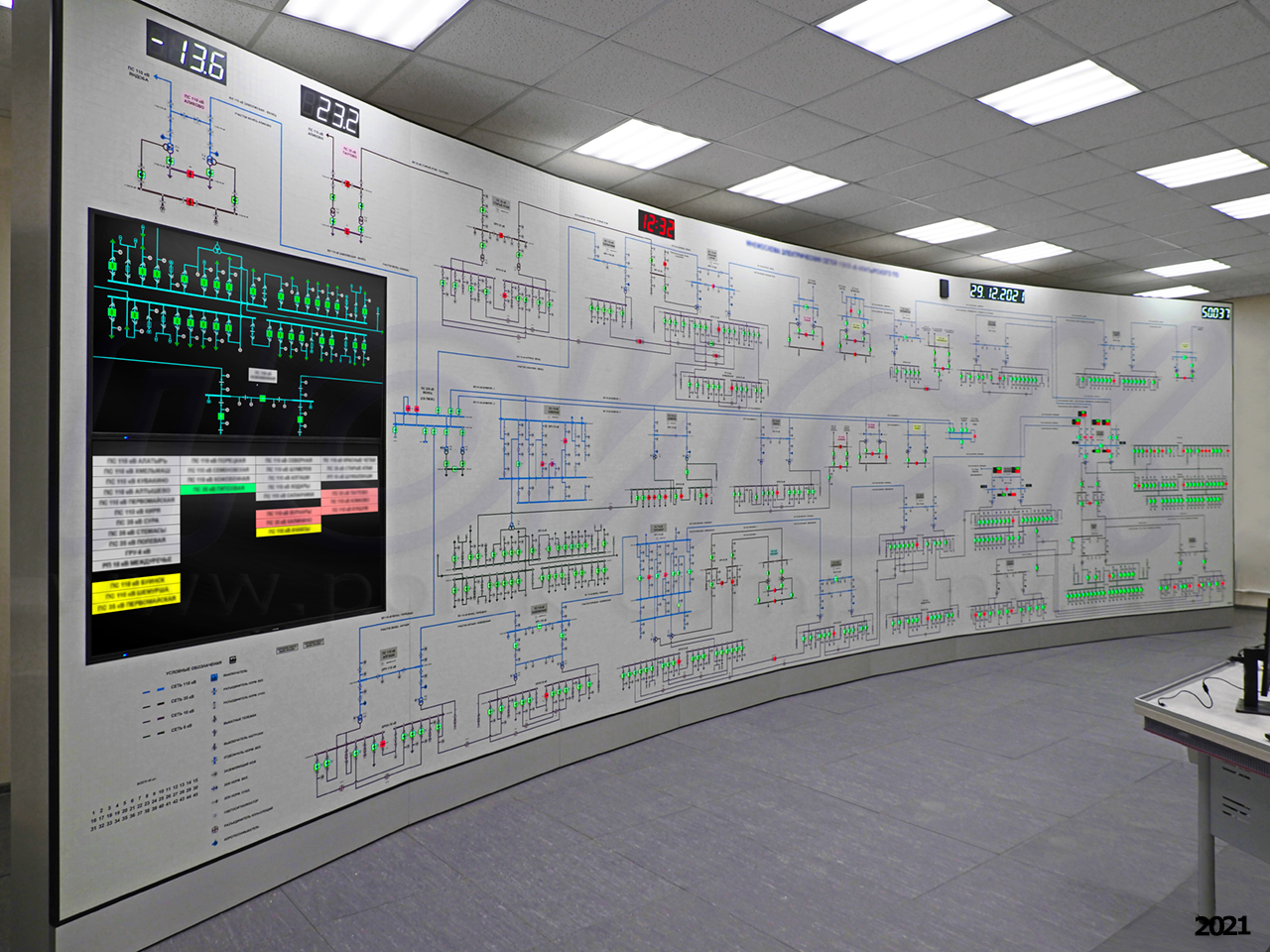

Общий размер щита – 10,0х3,2 м. Высота цоколя – 0,2 м. В первые две секции щита встроены две ЖК-панели 55". Щит установлен в плане помещения по дуге эллипса; для обслуживания встроенной в щит системы управления за ним организована технологическая зона шириной от 1000 до 2000 мм, доступ в которую осуществляется через двери, расположенные с боковых сторон щита. Глубина щита вместе с зоной обслуживания составляет 1250…2035 мм.

Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей. Таким же образом выполнены боковины и двери щита.

Внутреннее пространство диспетчерского щита (зона обслуживания системы управления) оснащено системой подсветки, выполненной из светодиодных линеек. Каркас щита имеет секционную конструкцию и выполнен из высококачественных анодированных алюминиевых профилей, соединенных между собой специализированными замками.

Щит выполнен по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчивости мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высокоточной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого заранее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге.

Ячейки с пассивными мнемосимволами (включая линии и шины) снабжены магнитом для закрепления на их поверхности переносных мнемосимволов (плакатов, значков).

Мнемосхема щита плоская: все пассивные и активные мнемосимволы установлены заподлицо с фоновыми ячейками наборного поля щита. При этом для установки индикаторов, а также пульта переключения режимов индикации щита не требуется создания отверстий в основе щита, т.к. все эти приборы имеют глубину 10 мм, - такую же, как у пассивных/активных мнемосимволов и фоновых ячеек. Таким образом, любые элементы мнемосхемы при необходимости могут быть перемещены с шагом 25 мм в любое другое место щита.

Диспетчерский щит для Алатырского ПО

Активные мнемосимволы выполняются методом печати непрозрачного (непросвечиваемого) фона (соответствующего по цвету и фактуре обычным фоновым ячейкам наборного поля) поверх полупрозрачного корпуса мнемосимвола (подсвечиваемая зона остается неокрашенной). Благодаря такой технологии возможно создание мнемосимволов с любым внешним видом и любой символикой. Т.е. светящаяся зона активного мнемосимвола может иметь любую форму (круг, квадрат, прямоугольник, треугольник, стрелка, любая фигура под заказ) с равномерной светодиодной подсветкой. Зона свечения в зависимости от типа коммутационного аппарата занимает либо всю лицевую поверхность ячейки размером 25х25 мм, либо ее часть.

На 30 кв.м. щита размещена мнемосхема, состоящая из 31 ПС и 2 РП, а также соединяющих их ЛЭП.

Щит – активный: коммутационные аппараты показаны мнемосимволами, оснащенными светодиодной индикацией и управляются от сервера щита. Часть из них управляется диспетчером вручную из диспетчерского ПО ZNZ, а часть – автоматически от системы телемеханики (через ПО ZNZ). Диспетчерское ПО ZNZ сопряжено с имеющейся у Заказчика системой телемеханики по протоколу МЭК 870-5-104. Всего щит содержит около 2400 активных мнемосимволов коммутационных аппаратов.

Кроме активных мнемосимволов коммутационных аппаратов щит содержит числовые семисегментные индикаторы, с высотой символов 18 мм, на которых отображаются полученные от системы телемеханики телеизмерения. Для разных параметров применяется различные цвета свечения (зеленый/красный/белый). Индикаторы с зеленым и красным цветом свечения дополнительно оснащены знаковым разрядом, позволяющим отображать знаки ("+", "-") и стрелки (вверх/вниз/влево/вправо).

В верхней части наборного поля щита расположены числовые приборы/индикаторы, с высотой символов 95 мм, отображающие время, дату, температуру в помещении и на улице, а также частоту сети. В совокупности с GPS-корректором времени часы и индикатор даты показывают высокоточное астрономическое время и дату. При необходимости, корректировка времени может производиться вручную при помощи пульта дистанционного управления.

Обеспечена плавная регулировка яркости свечения всех активных элементов щита, включая числовые индикаторы. Возможна индивидуальная регулировка яркости каждого мнемосимвола (для выравнивания яркости разных типов мнемосимоволов, либо, наоборот, для их зрительного выделения), а также общая плавная регулировка яркости всего щита.

Для отображения выключателей используются активные двухцветные мнемосимволы с поворотным указателем, а для отображения отделителей/разъединителей/выкатной тележки/заземляющих ножей – одноцветные мнемосимволы. Их питание и управление осуществляется при помощи контроллеров серии kz производства компании ПОИСК. Управление контроллерами осу-ществляется от сервера щита, на котором установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационно-управляющая станция, серверная часть), включая дополнительные модули:

  • - Разграничение прав пользователей,
  • - Журнал событий,
  • - Отклонение от нормальной схемы,
  • - Отчеты по абонентам,
  • - модуль Внешние связи. МЭК-104-Мастер/ОРС-Клиент,
  • а также непосредственно управляющий контроллерами драйвер PDMT.

Основное рабочее место диспетчера организовано непосредственно на управляющем щитом сервере. В ПО ZNZ диспетчер работает с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей производить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК). Дополнительно организован АРМ-наблюдателя, на котором установлена клиентская версия ПО ZNZ (ПО ZNZ-ДНС - Диспетчерская наблюдательная станция), позволяющая в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы (без возможности управления).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мнемосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое, в том числе – детальное конфигурирование ПО ZNZ. В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователей созданы несколько учетных записей с различными правами; для функционирования модуля ПО ZNZ "Отчеты по абонентам" ряду элементов мнемосхемы назначены соответствующие свойства (указаны точки привязки потребителей к элементам сети) (дальнейшее заполнение/конфигурирование Модуля выполняется силами Заказчика в период эксплуатации); для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная" и т.д.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 960 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в отдельных закрытых металлических шкафах. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

Для надежной работы всего комплекса (включая щит и сервер управления щитом) в его составе предусмотрена система бесперебойного питания, обеспечивающая автономную работу комплекса в течение 2 часов.

Система бесперебойного питания установлена внутри зоны обслуживания щита, а сервер управления щитом - в столе диспетчера.

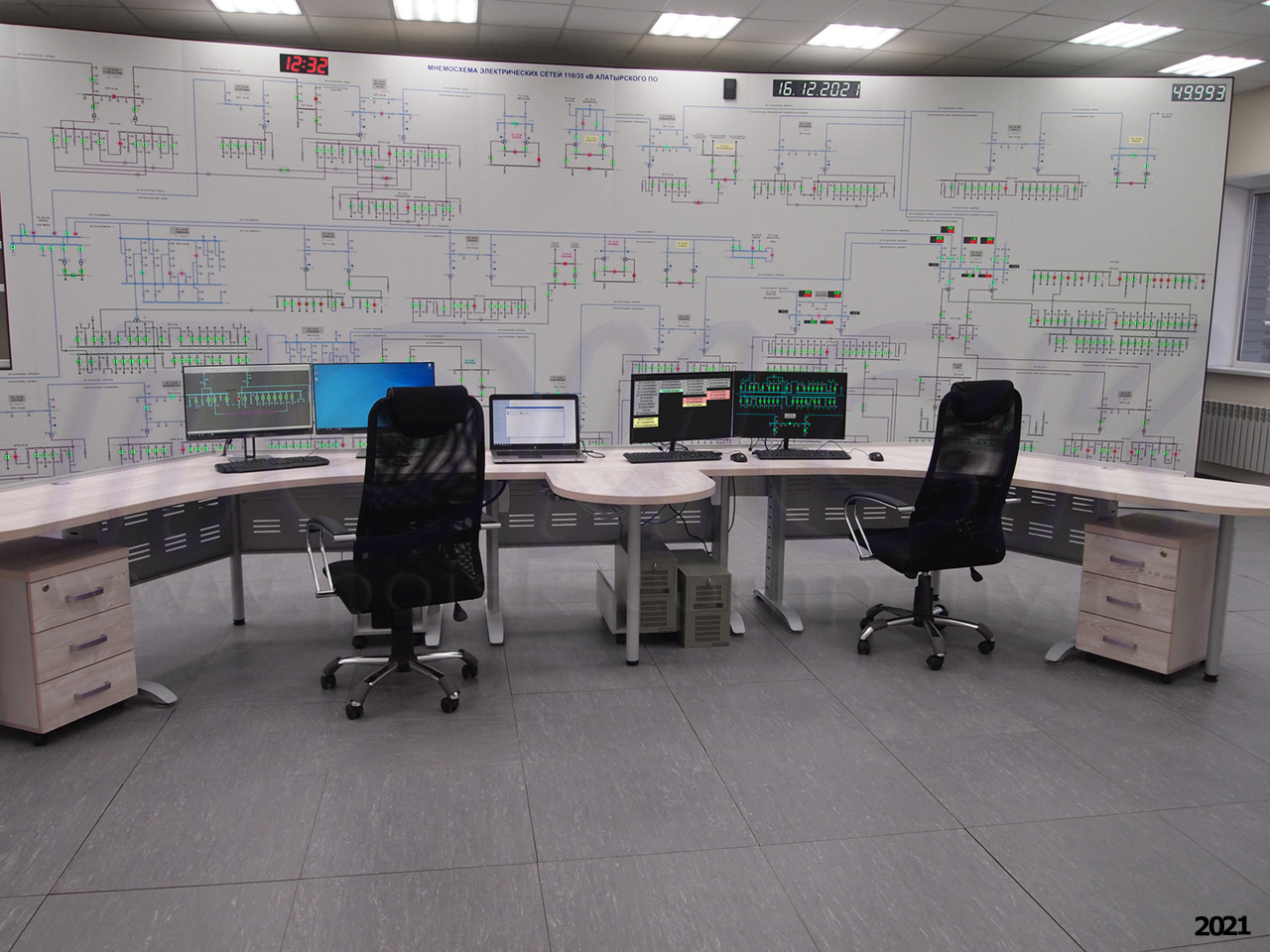

В комплекте со щитом Заказчику был произведен и поставлен двухместный диспетчерский стол ПОИСК-АС21.

Диспетчерский щит для Алатырского ПО

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас Напольный, "глубокий", с внутренней зоной обслуживания, установленный по дуге эллипса
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне yes
Поставка запаса мнемосимволов
(% от числа смонтированных на щите)
30% активных мнемосимволов
15% пассивных мнемосимволов
2% фоновых ячеек

КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного мозаичного щита ПОИСК-ЩИТ-М с мнемосхемой размером 10,0х3,0 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 15%-ный запас пассивных мнемосимволов и 2%-ый запас фоновых ячеек от числа смонтированных на щите), облицовка нерабочих поверхностей, заголовок), нанесение мнемосхемы, тара/упаковка компл. 1
LCD-панель NEC MultiSync® (55", 1920х1080, 24/7) шт. 2
Мнемосимволы М-ЗН, М-ЗОН-З, М-ЗОН-Р, М-ВТ, М-РВ-З, М-РВ-Р, М-РВК, М-ОД-З, М-СС2 (ячейка активная однозонная, 25х25 мм, одноцветный светящийся сегмент (фигура)) шт. 2 472
Мнемосимвол М-ВПЭ-2ц1 (ячейка активная однозонная, 25х25 мм, двухцветная светодиодная индикация, с поворотным указателем) шт. 591
Мнемосимвол ТС10025-1ц, Табло сигнальное (подсвечиваемая надпись), 100х25 мм, светодиодная индикация (1 цвет) шт. 2
Сигнализатор светозвуковой СС3М, четырехцветный, 90х140х25 мм шт. 2
Индикатор Ин4.18М - 4 знакоместа, высота символов 18 мм, одноцветный, RS-485/Modbus RTU, 115 Кбит/с шт. 6
Индикатор Ин4N18М - 4 знакоместа + знаковый разряд, высота символов 18 мм, одноцветный, RS-485/Modbus RTU, 115 Кбит/с шт. 22
Часы Ин4Р95М, высота символов 95 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода), с магнитной указкой-конфигуратором, выход для управления индикатором даты шт. 1
Индикатор даты Ин8Р95М, высота символов 95 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
GPS-корректор времени (USB) шт. 1
Индикатор частоты Чм-95, высота символов 95 мм, семисегментный, [88888], в комплекте измеритель ИЧС5.14 и табло Ин5.95М шт. 1
Индикатор температуры Ин4.95М, высота символов 95 мм, семисегментный, [8888], в комплекте измеритель ТРМ-200 и два табло Ин4.95М (индикаторы температуры) шт. 1
КZ88 - контроллер группы, управление контроллерами КZ05/KZ50, RS-485/Modbus RTU, 115 Кбит/с шт. 32
КZ05X+P32 - контроллер с терминальной платой, 32 выхода по 50 мА, встроенная диагностика тока шт. 135
КZ50+P32 - контроллер с терминальной платой, 32 входа шт. 32
Сервер интерфейсов MOXA Nport-5430, 4-портовый преобразователь RS-422/485 в Ethernet шт. 1
Управляющий сервер с двумя 24"-мониторами, включая комплект предустановленного и сконфигурированного ПО ZNZ-ДИУС (диспетчерское ПО с электронной мнемосхемой копией-щита, а также Модули ZNZ: Разграничение прав пользователей, Журнал событий, Отклонение от нормальной схемы, Отчеты по абонентам, Внешние связи. МЭК-104-Мастер/ОРС-Клиент, драйвер PDMT (драйвер системы управления)) шт. 1
Ethernet-Коммутатор, 24 порта шт. 1
ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте) шт. 1
ШП 2000-480 - шкаф питания 220В/24В 480 Вт, с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 2
СБП 120-1200 - система бесперебойного питания, с временем автономии 120 мин. при нагрузке 1200 Вт шт. 1
Комплект инструментов для внесения изменений в мнемосхему компл. 1
Проектная и эксплуатационная документация (чертежи, спецификации, схемы электрические структурные, принципиальные и монтажные, электронная мнемосхема-копия щита, руководство по эксплуатации, паспорт, сертификат) компл. 1
Кондиционер DANTEX RK-24UHG3N/RK-24HG3NE-W шт. 1
Метеостанция DAVIS Instrument Vantage Pro 2 шт. 1
Стол диспетчерский ПОИСК-С21 на 2 раб. места, 2 тумбы, 2 комп. блока, 2 вращающихся кресла, встроенный монтажный модуль шт. 1
