563. 2022 г. ГЛАВНЫЙ ЩИТ УПРАВЛЕНИЯ (ГЩУ) ТУПОЛАНГСКОЙ ГЭС (АО «УЗБЕКГИДРОЭНЕРГО»)
НА РЕКЕ ТУПОЛАНГ В СУРХАНДАРЬИНСКОЙ ОБЛ. САРИАСИЙСКОГО РАЙОНА р. УЗБЕКИСТАН

В марте 2022 г. компания "ПОИСК" по техническому заданию АО "Гидропроект" (г. Ташкент, р. Узбекистан) спроектировала, изготовила и поставила щит управления для диспетчерского пункта Туполангской гидроэлектростанции, расположенной в Сариасийском районе Сурхандарьинской области республики Узбекистан.

Конструкция ГЩУ Туполангской ГЭС, степень его заводской готовности, технология исполнения наборного поля, состав и типы элементов управления и индикации, характеристики систем питания и управления, а также прочие характеристики, включая состав и полноту сопроводительной технической документации, аналогичны щиту Фархадской ГЭС, произведенному и поставленному компанией ПОИСК в 2019 г., и подробно описаны в соответствующем разделе.

Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции

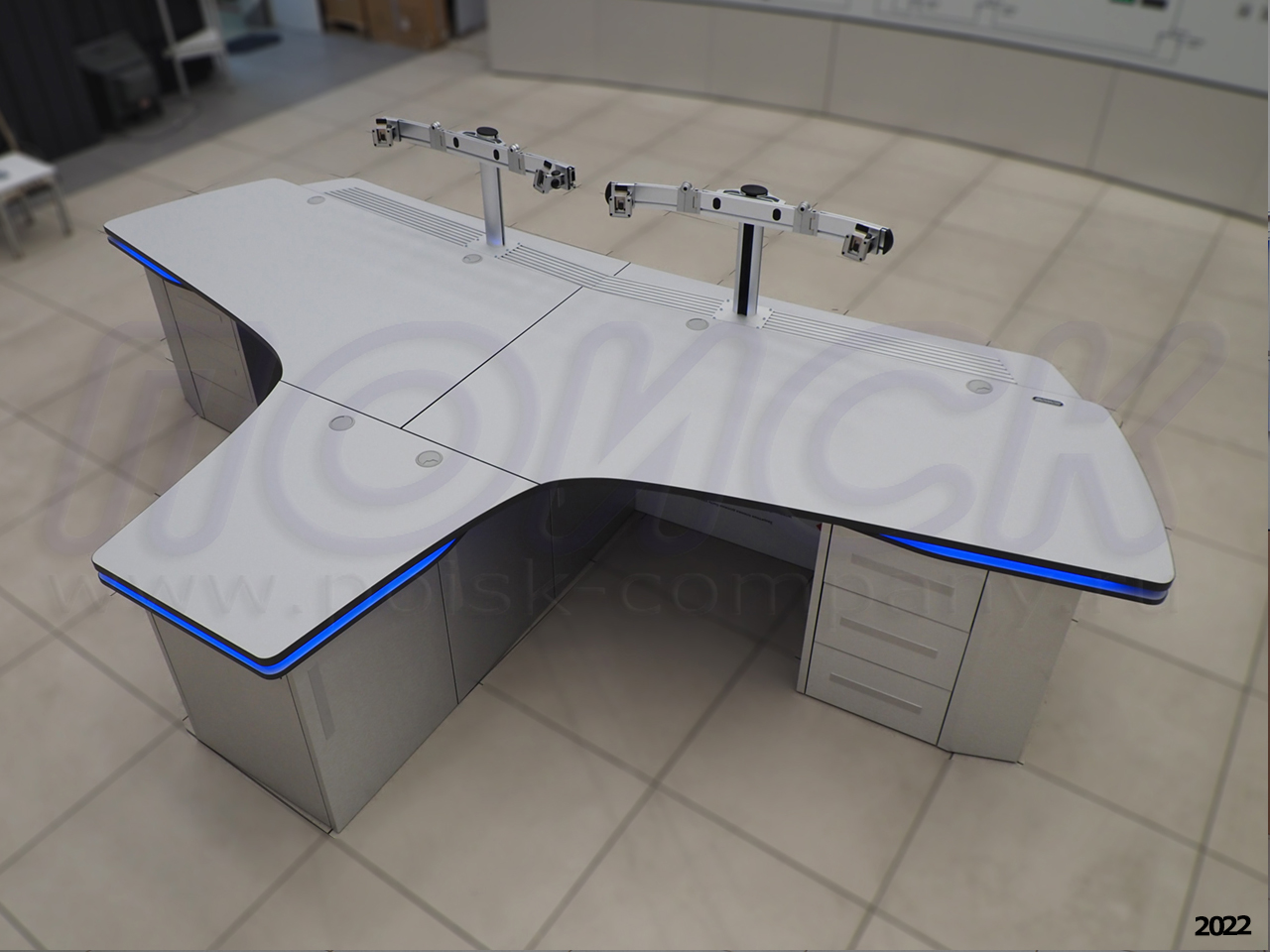

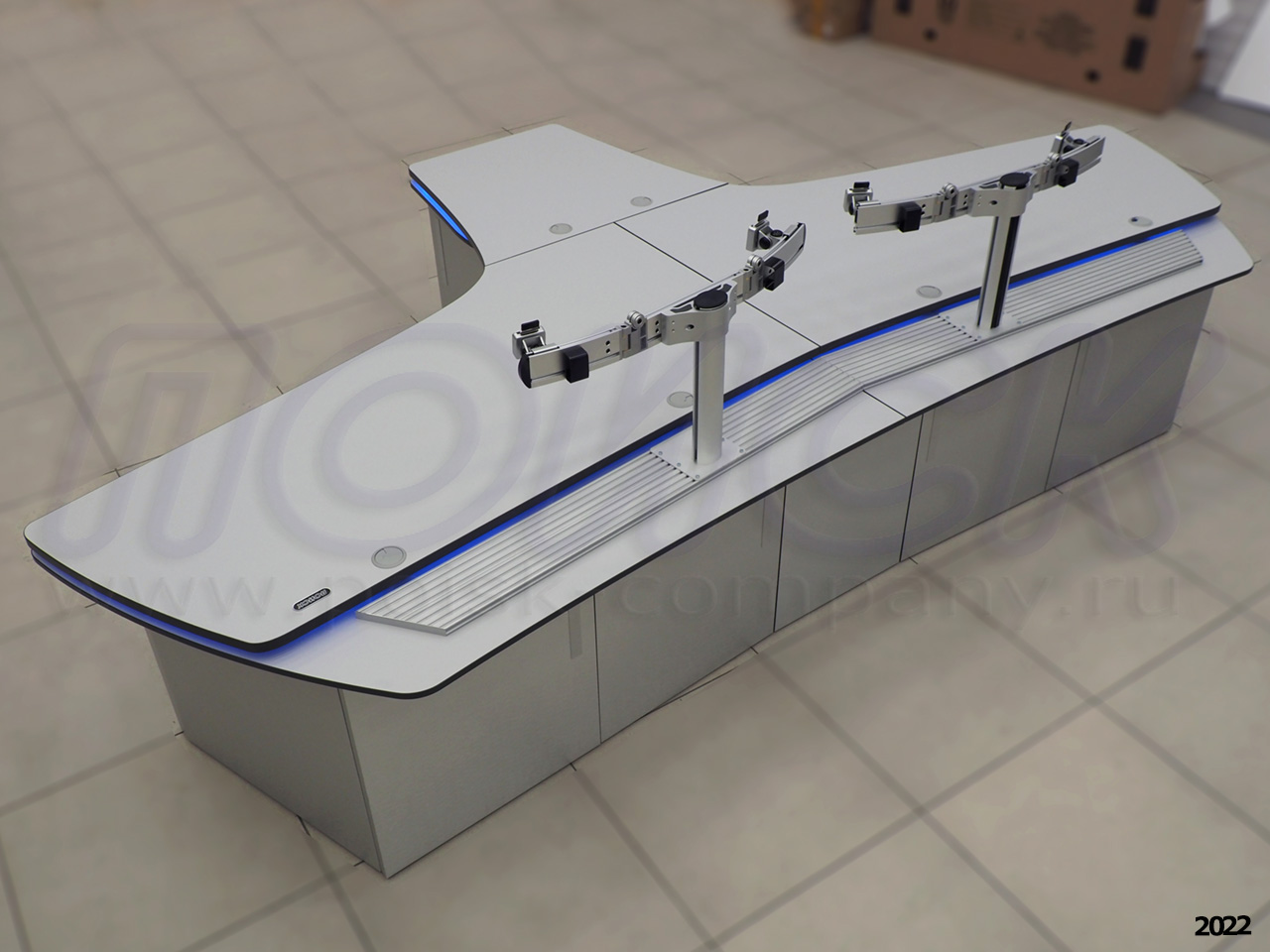

В комплекте со щитом Заказчику был произведен и поставлен двухместный диспетчерский стол ПОИСК-Y2.

Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции

Конструкция и размеры

Диспетчерский щит для Туполангской гидроэлектростанции

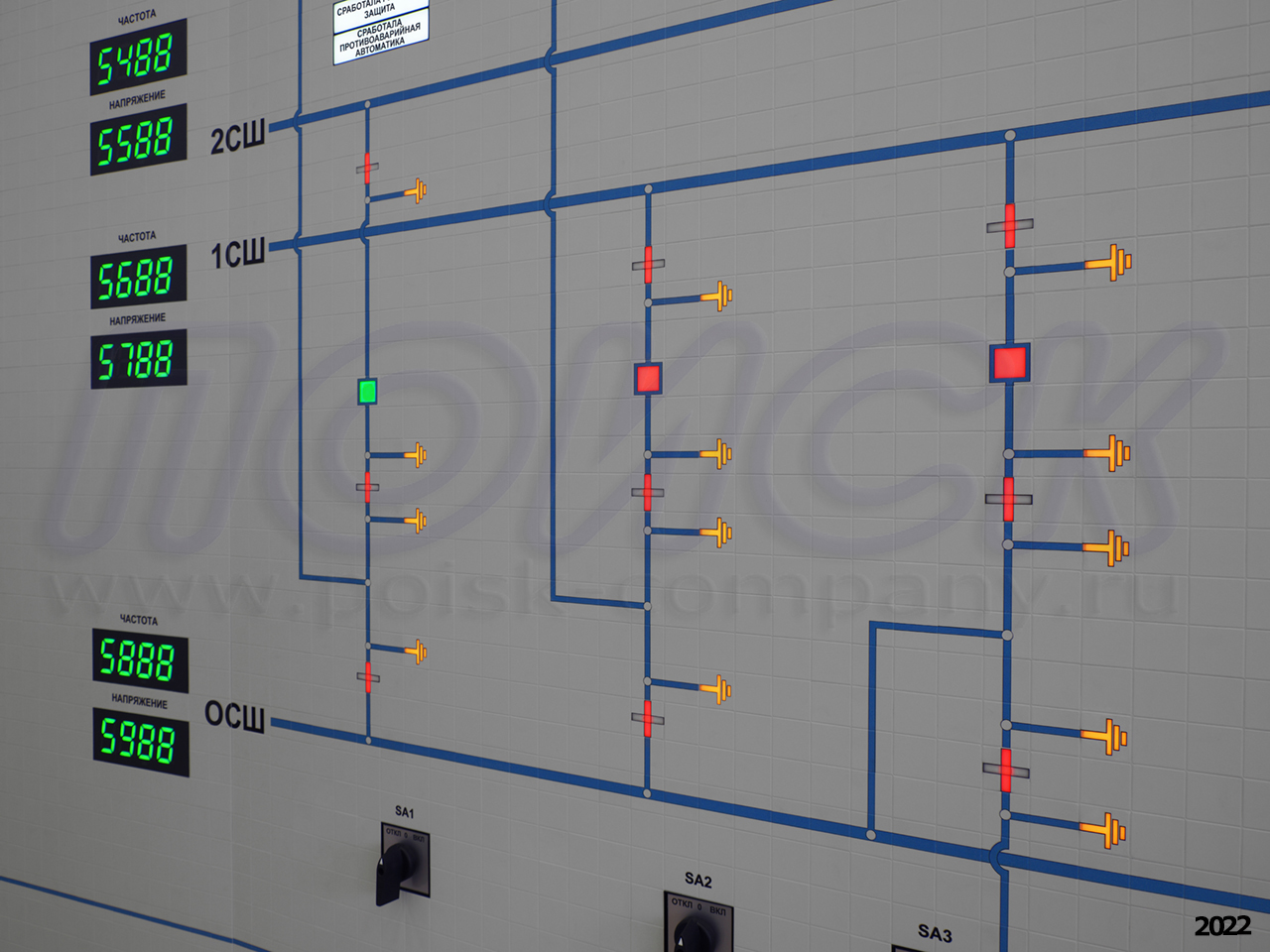

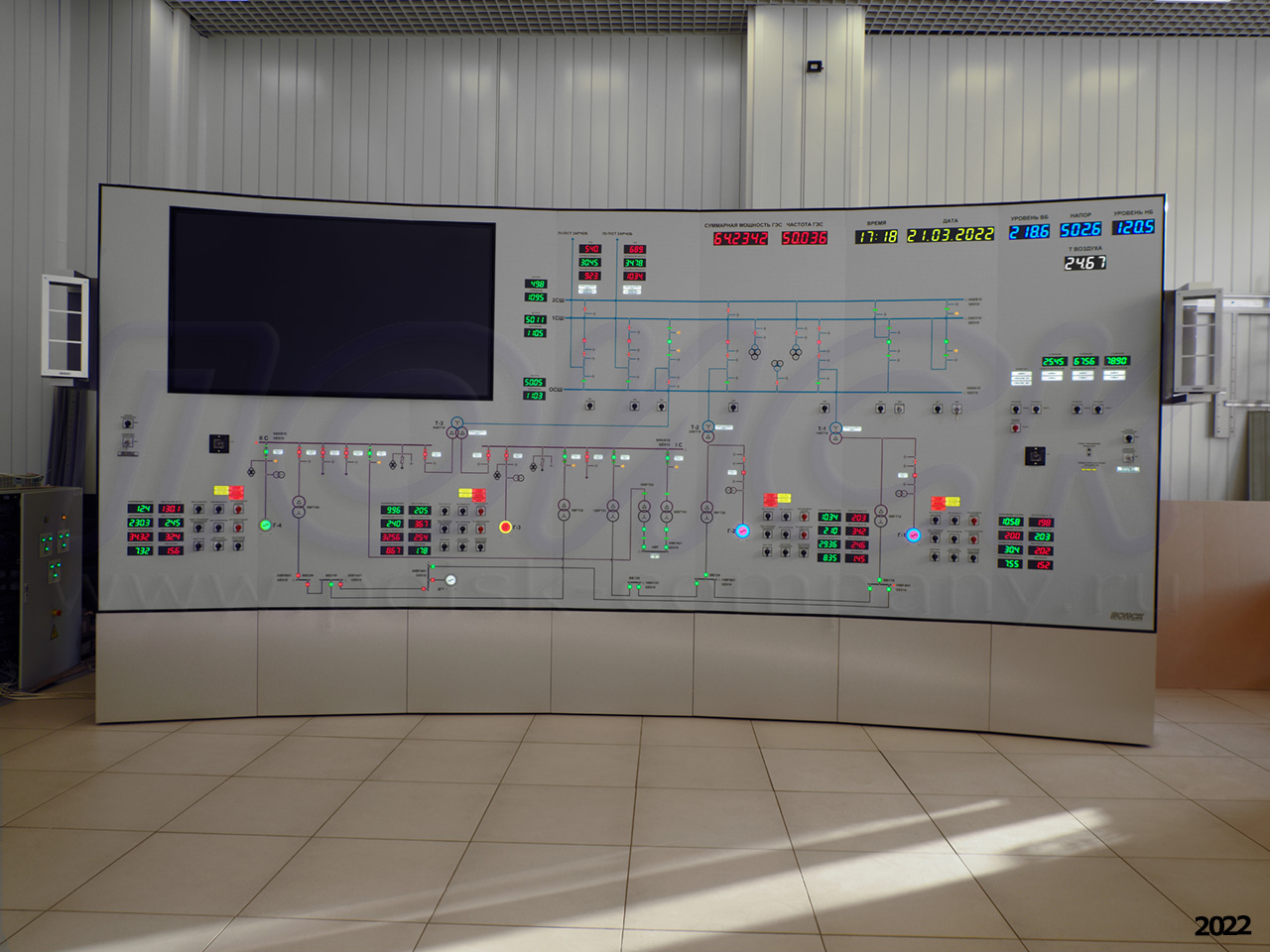

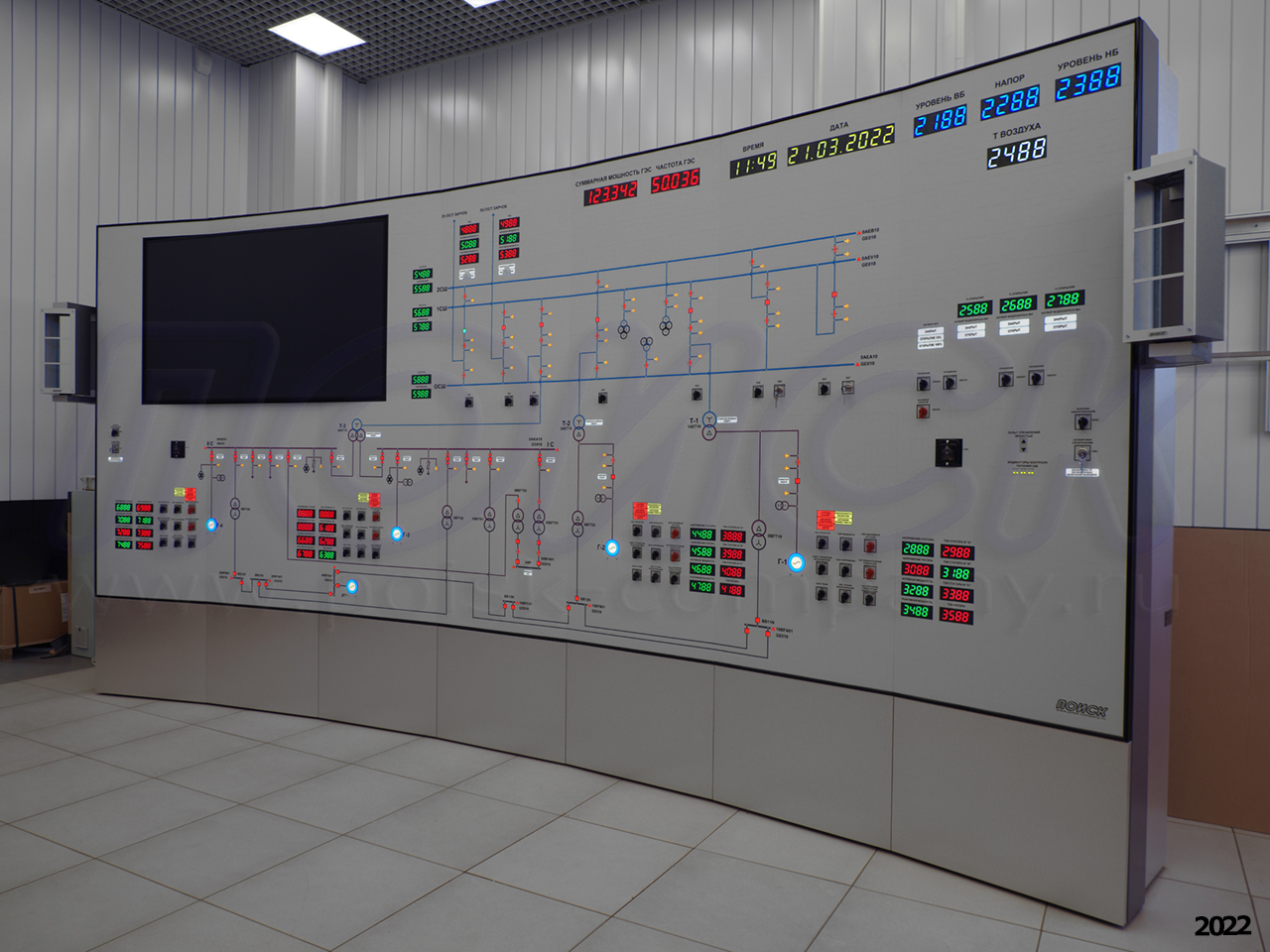

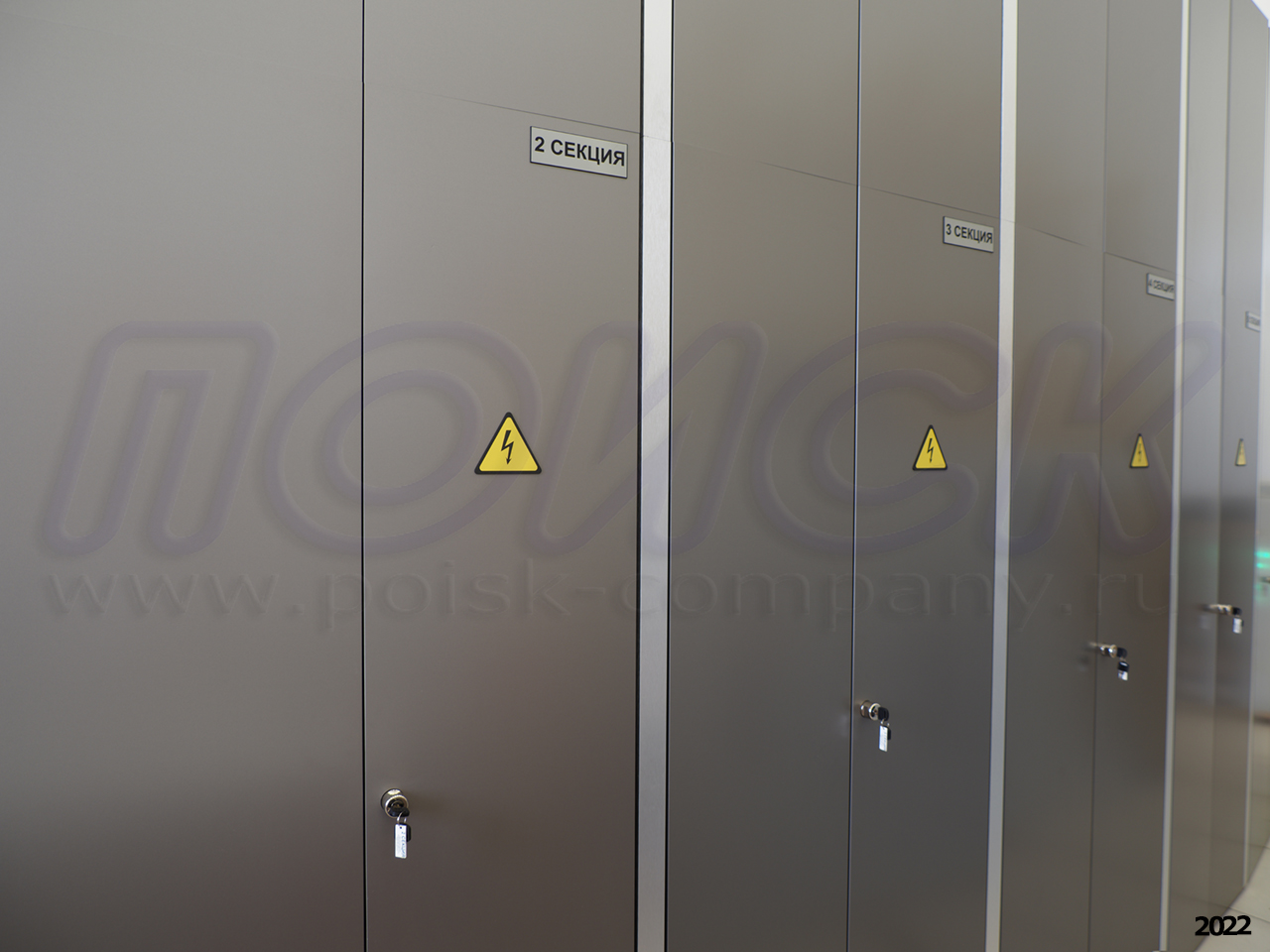

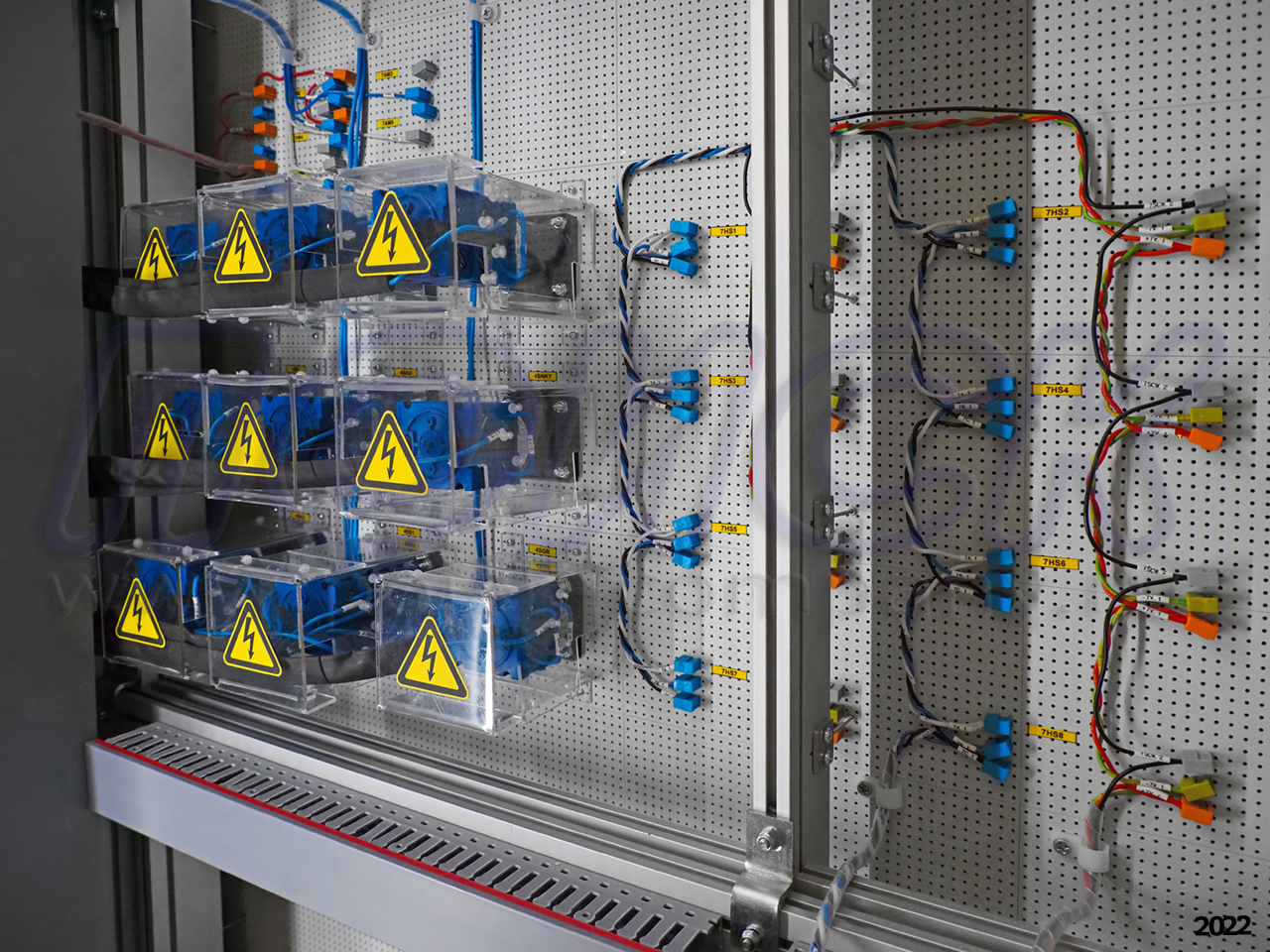

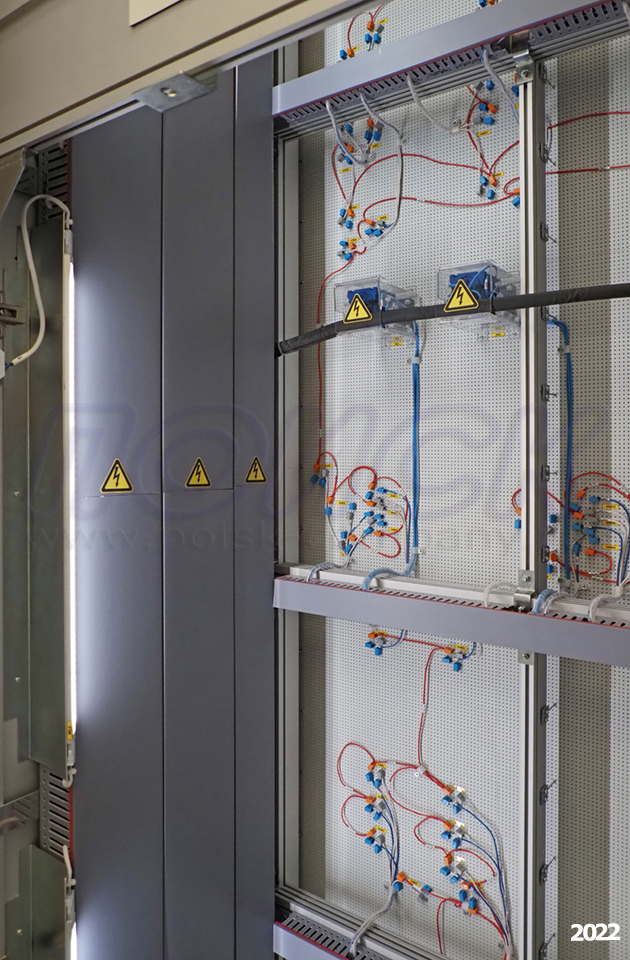

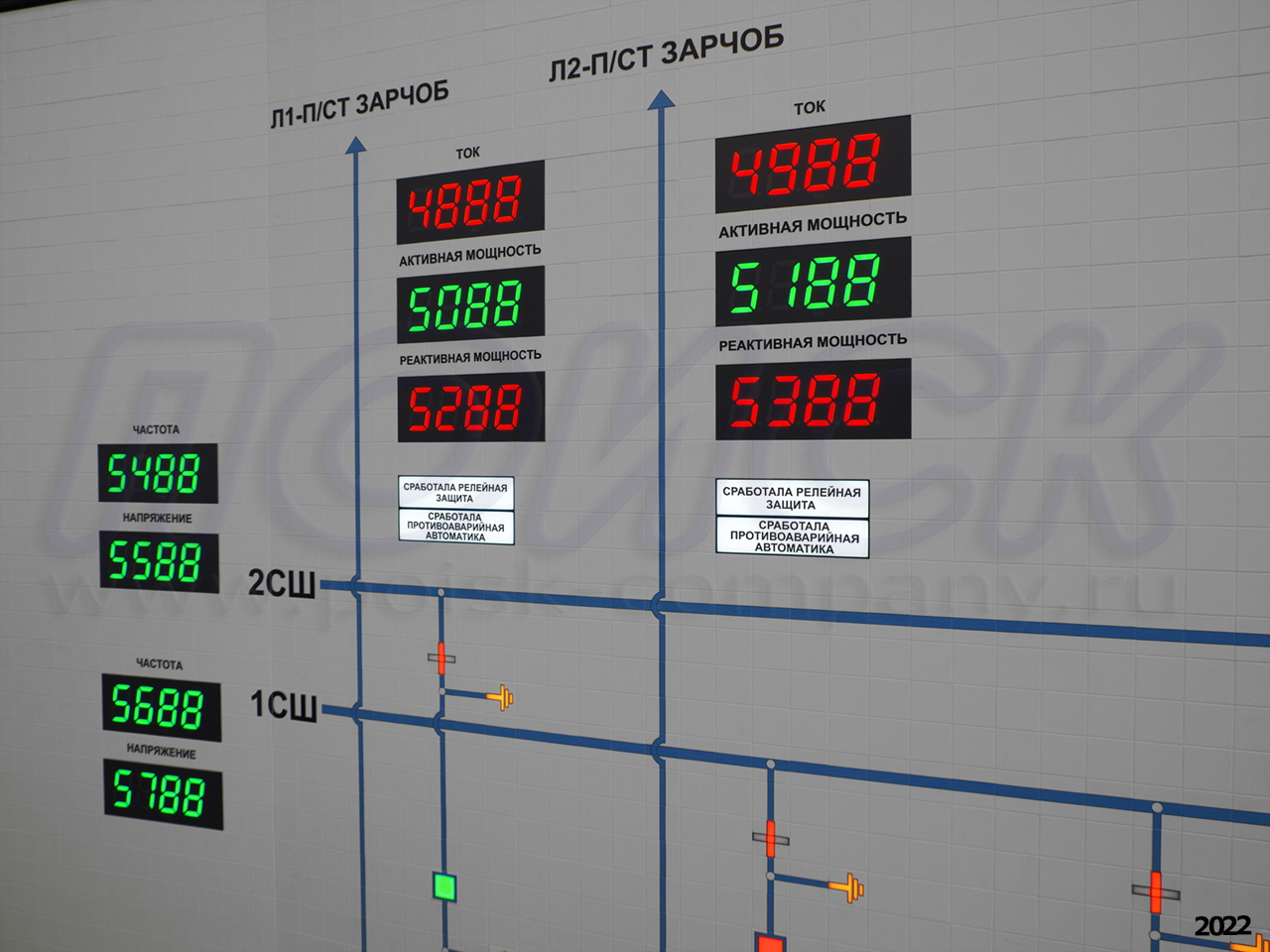

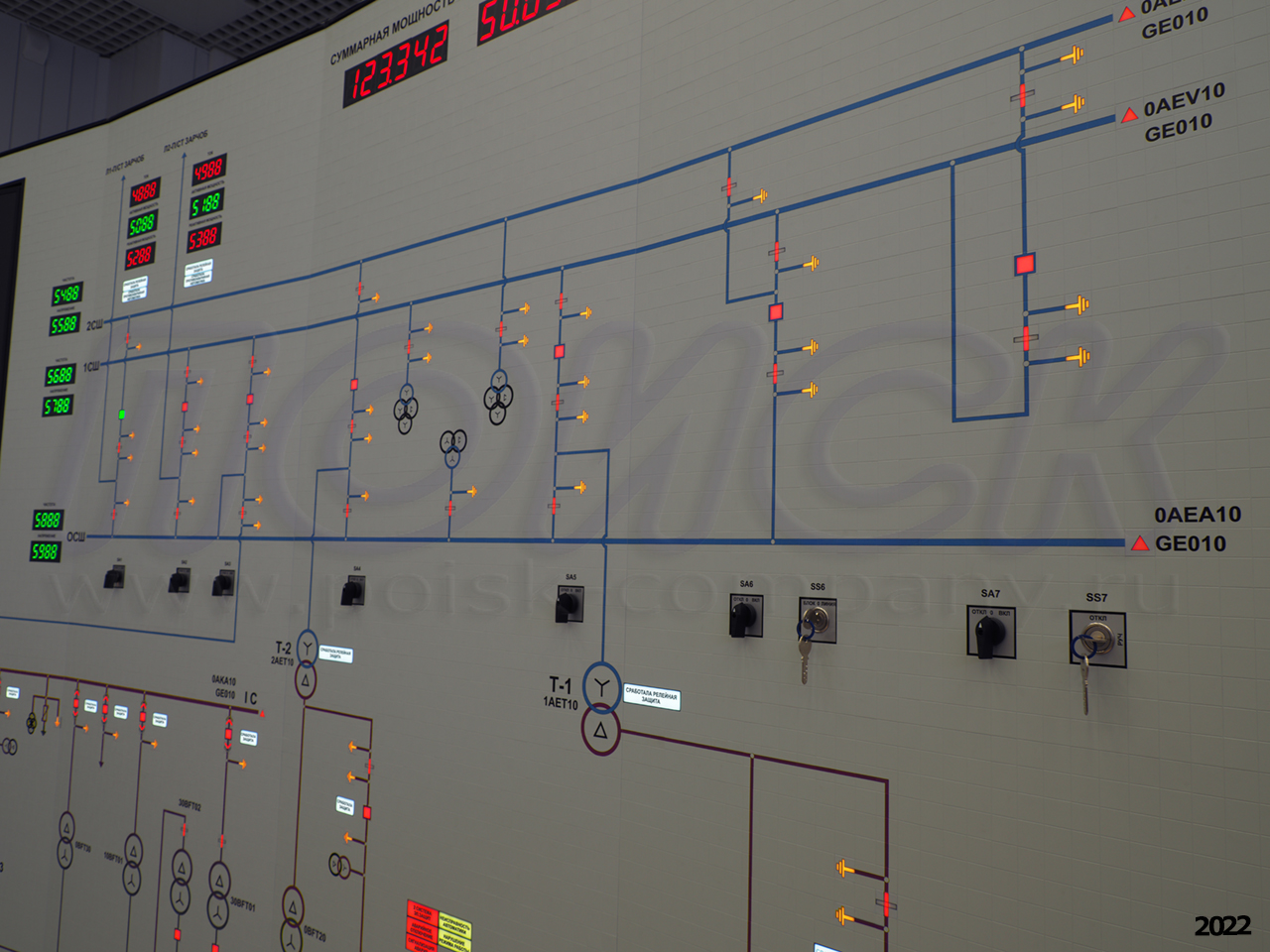

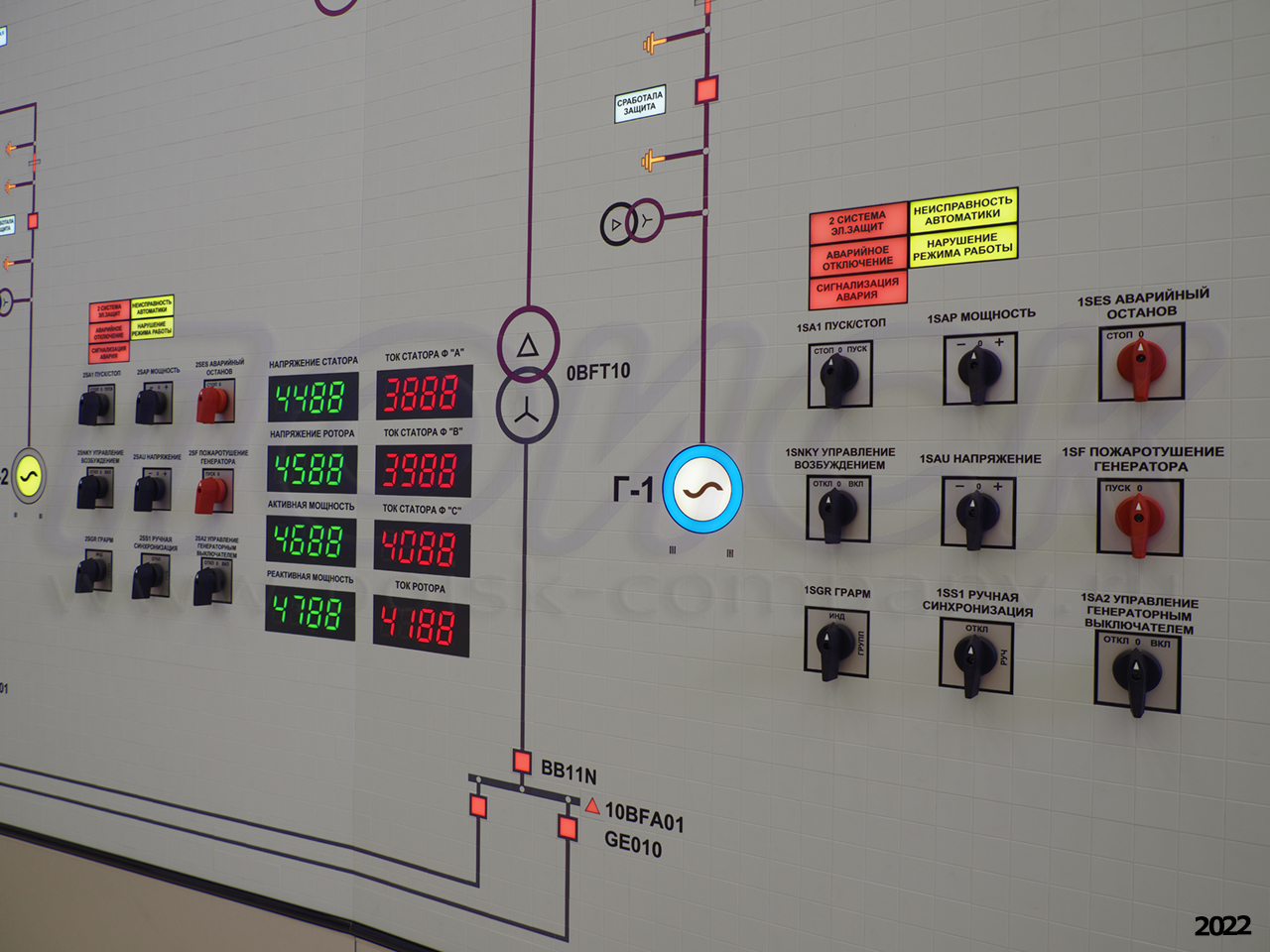

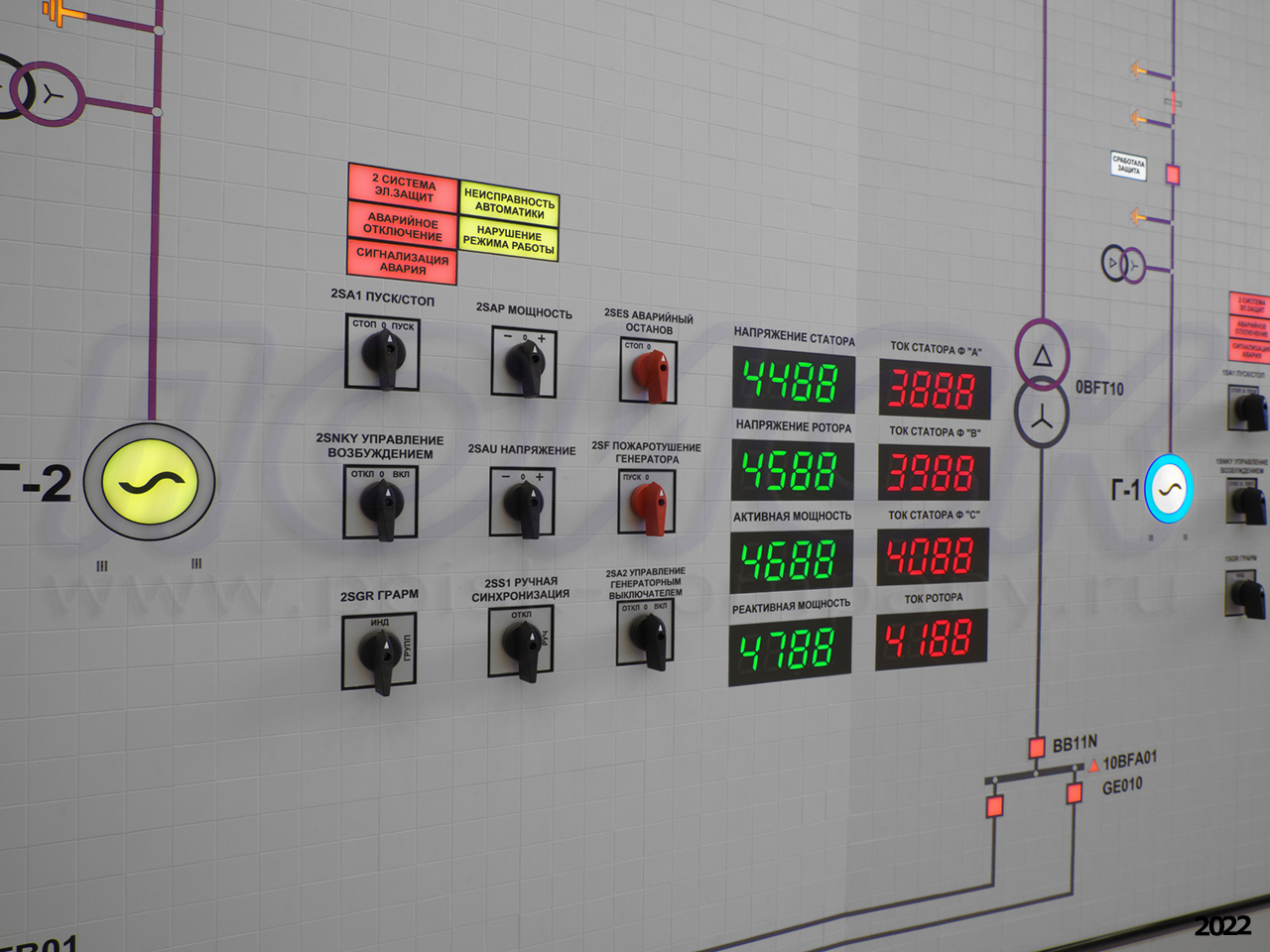

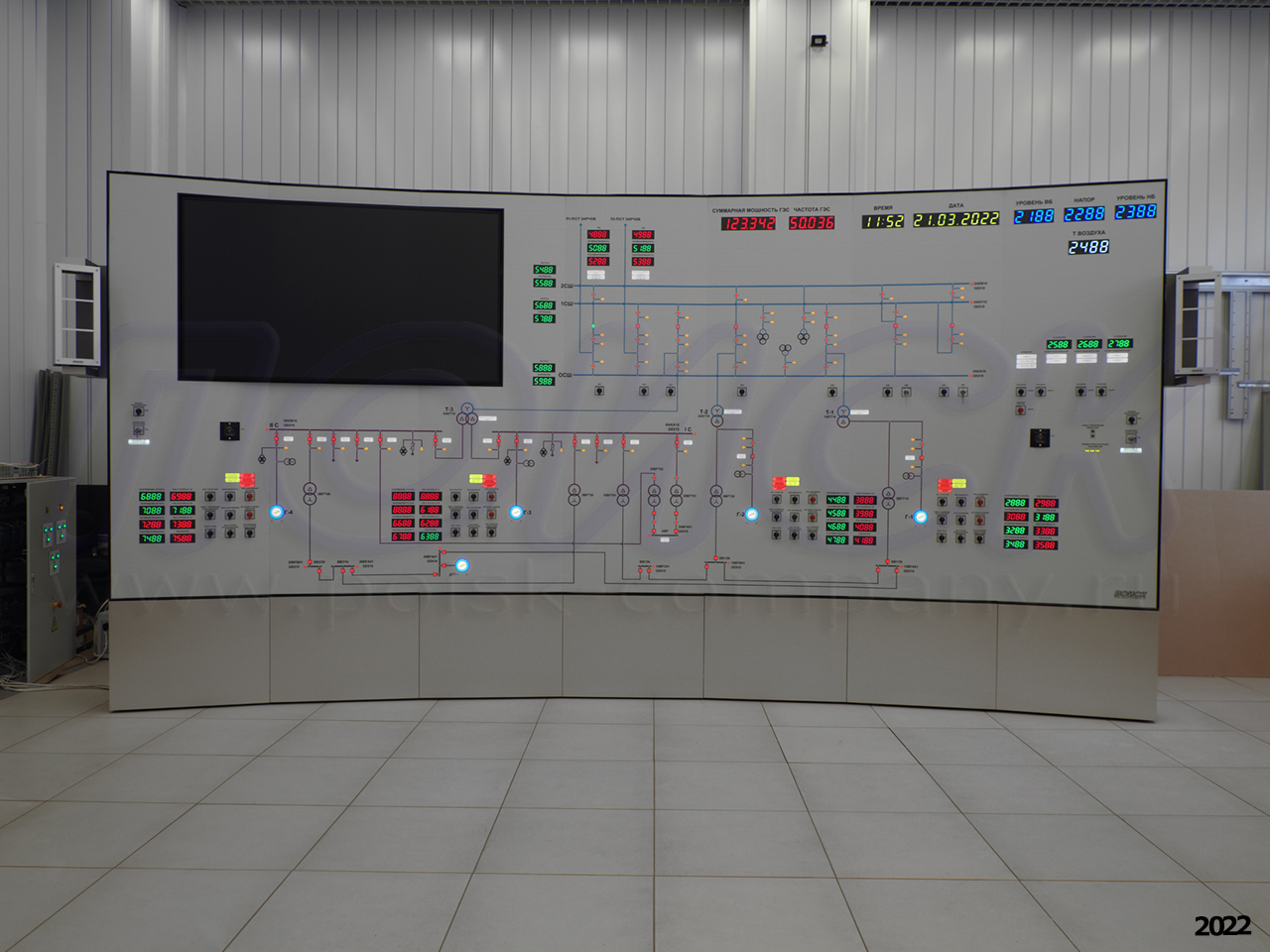

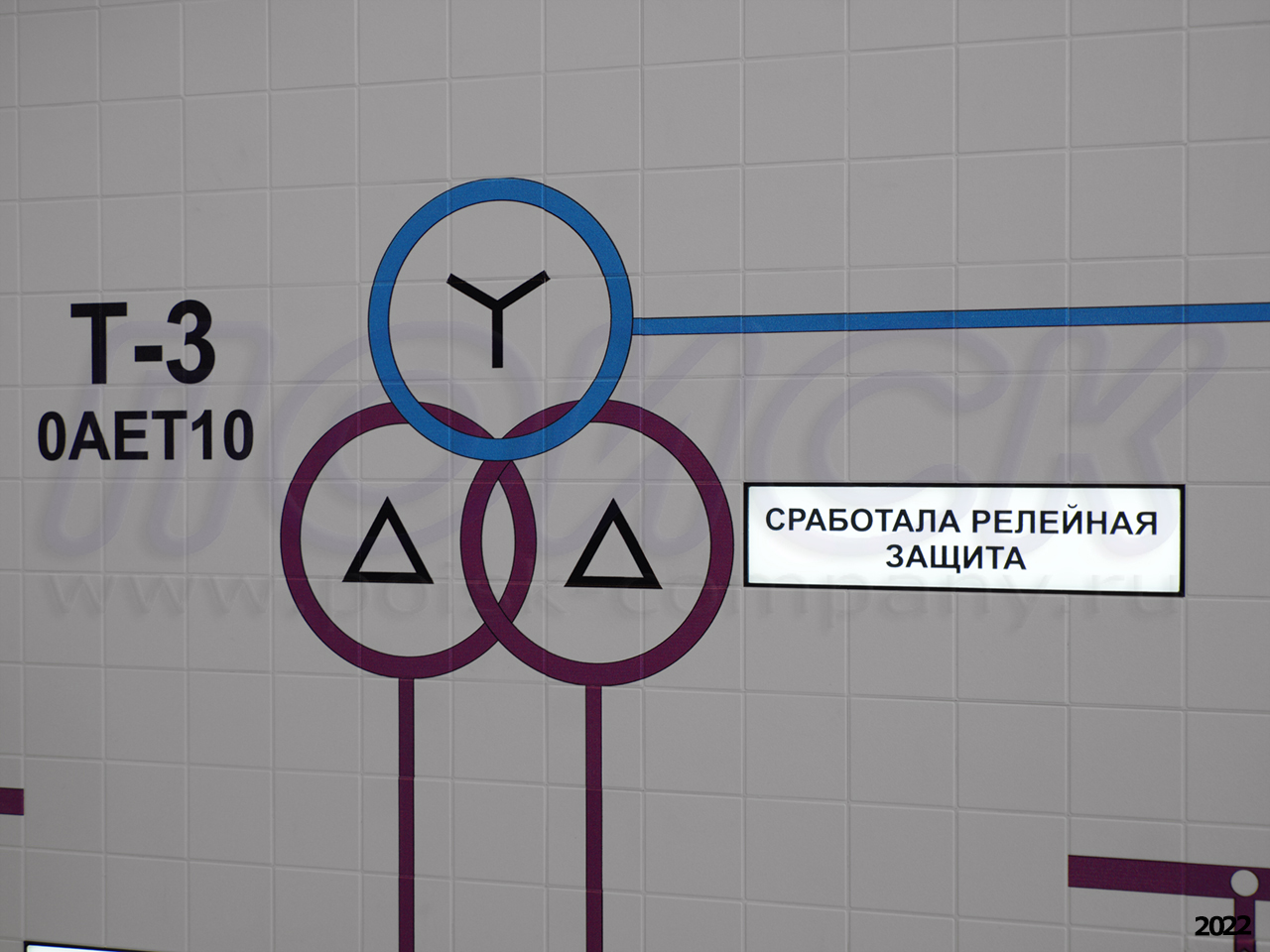

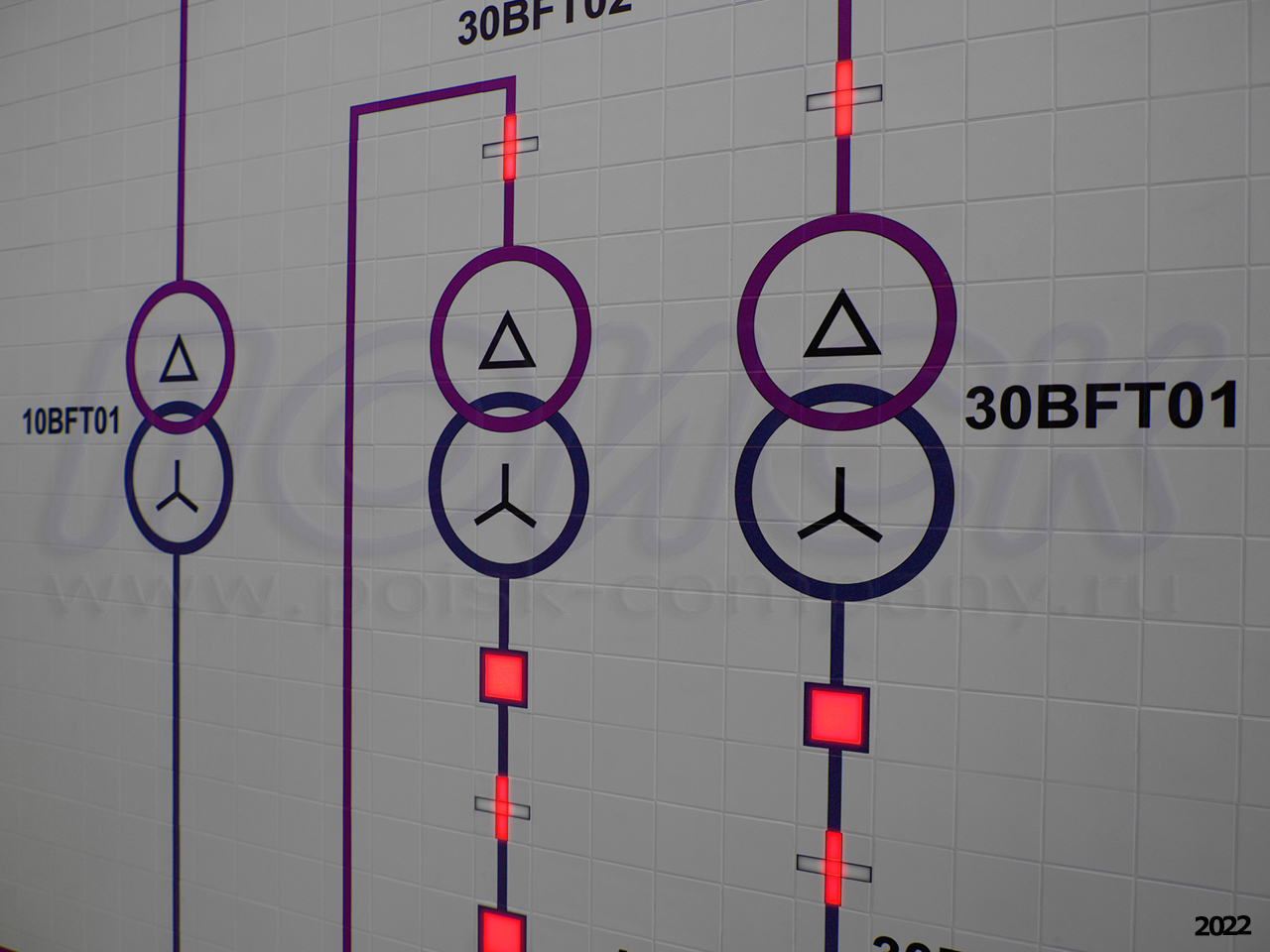

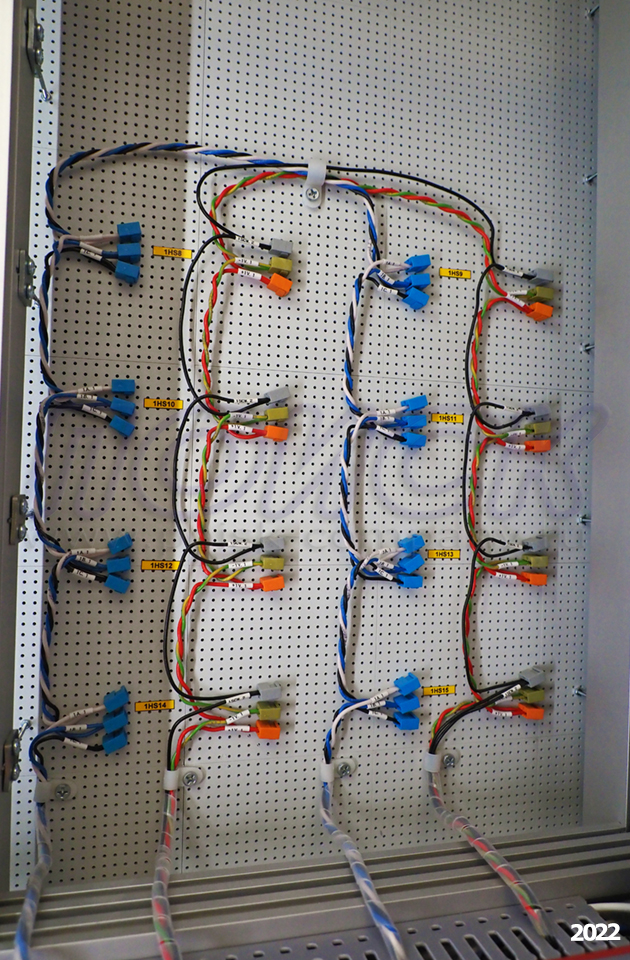

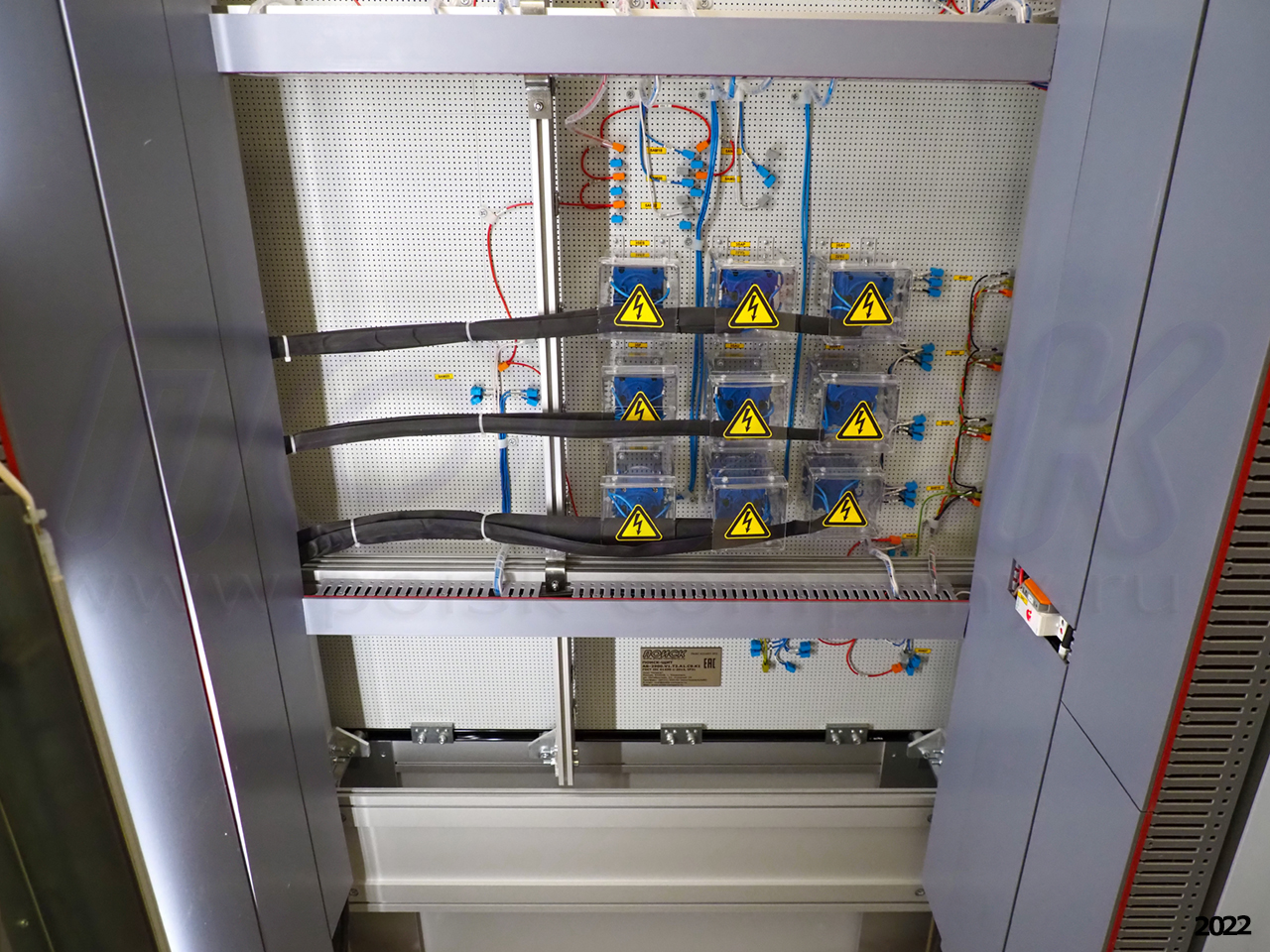

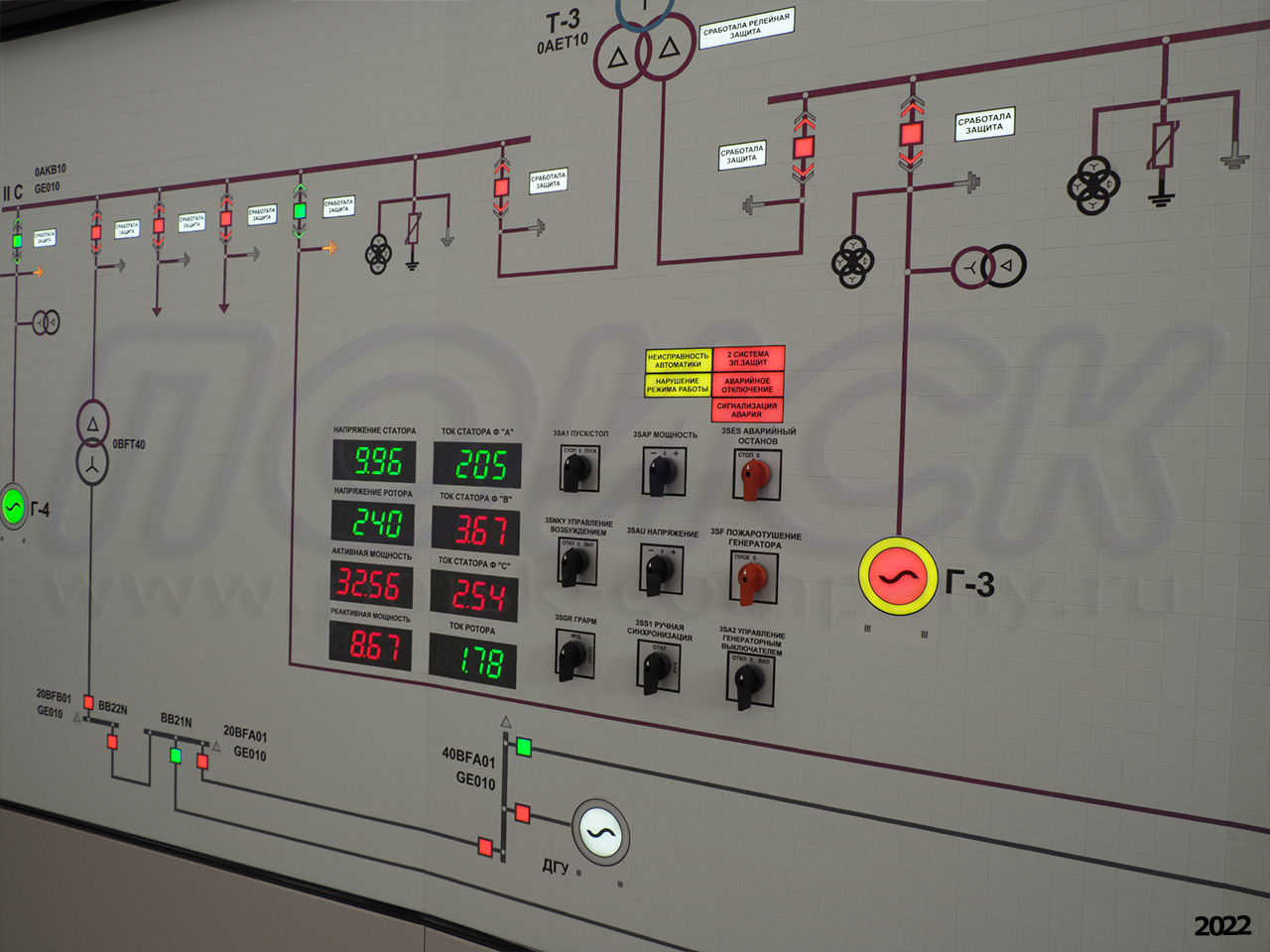

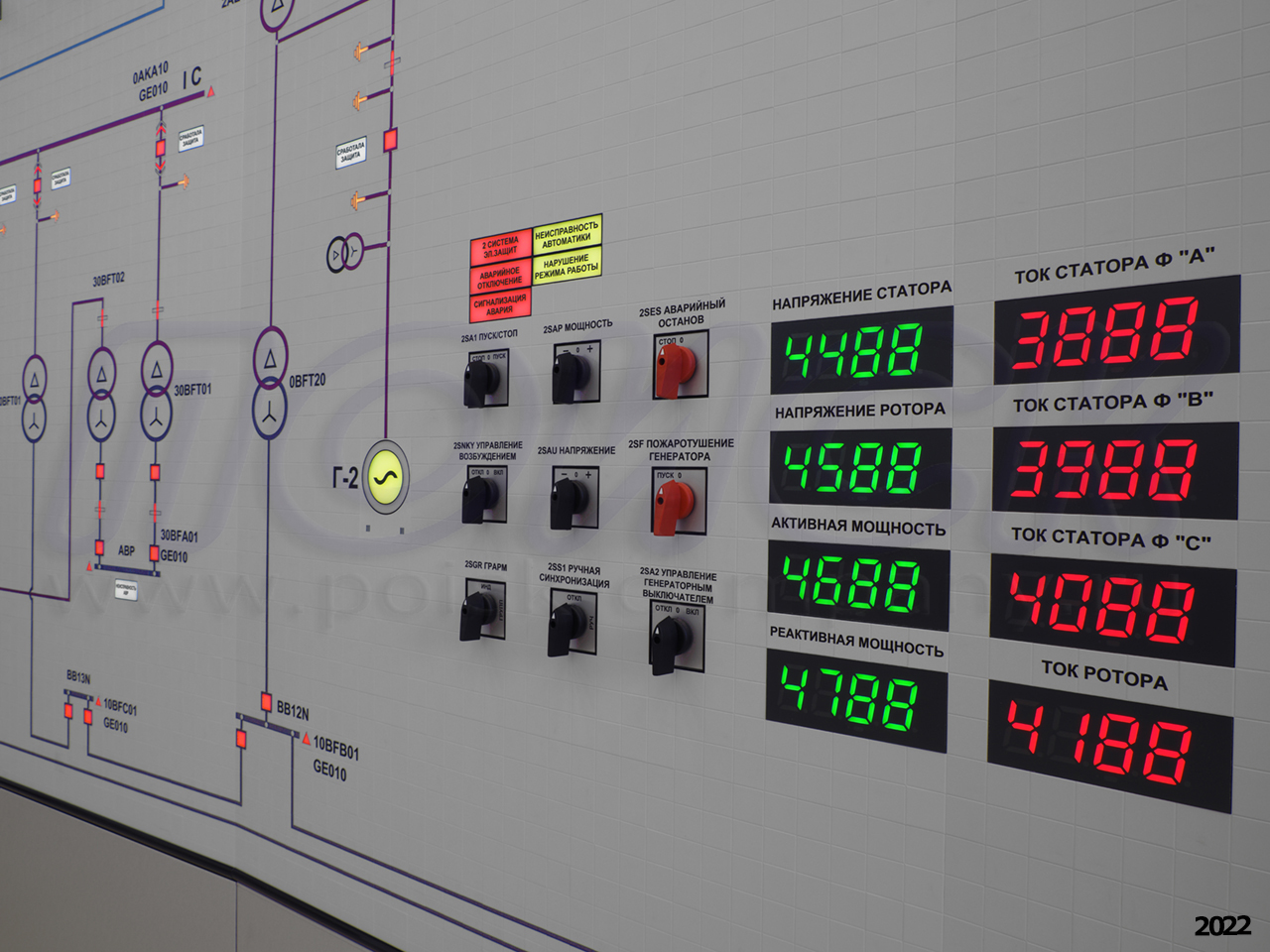

Щит выполнен и поставлен в виде отдельных секций в сборе с выполненным электрическим монтажом. Общий размер щита – 6,04х2,85 м, размер наборного поля - 5,6х2,25 м, высота цоколя - 0,6 м. Глубина щита 0,6 м. Щит состоит из 7 секций. Каждая секция состоит из жесткого алюминиевого каркаса, панели наборного поля с нанесенной мнемосхемой, встроенными ключами управления, приборами и индикаторами.

Щит выполнен и поставлен в виде отдельных секций в сборе с выполненным электрическим монтажом. Общий размер щита – 6,04х2,85 м, размер наборного поля - 5,6х2,25 м, высота цоколя - 0,6 м. Глубина щита 0,6 м. Щит состоит из 7 секций. Каждая секция состоит из жесткого алюминиевого каркаса, панели наборного поля с нанесенной мнемосхемой, встроенными ключами управления, приборами и индикаторами.

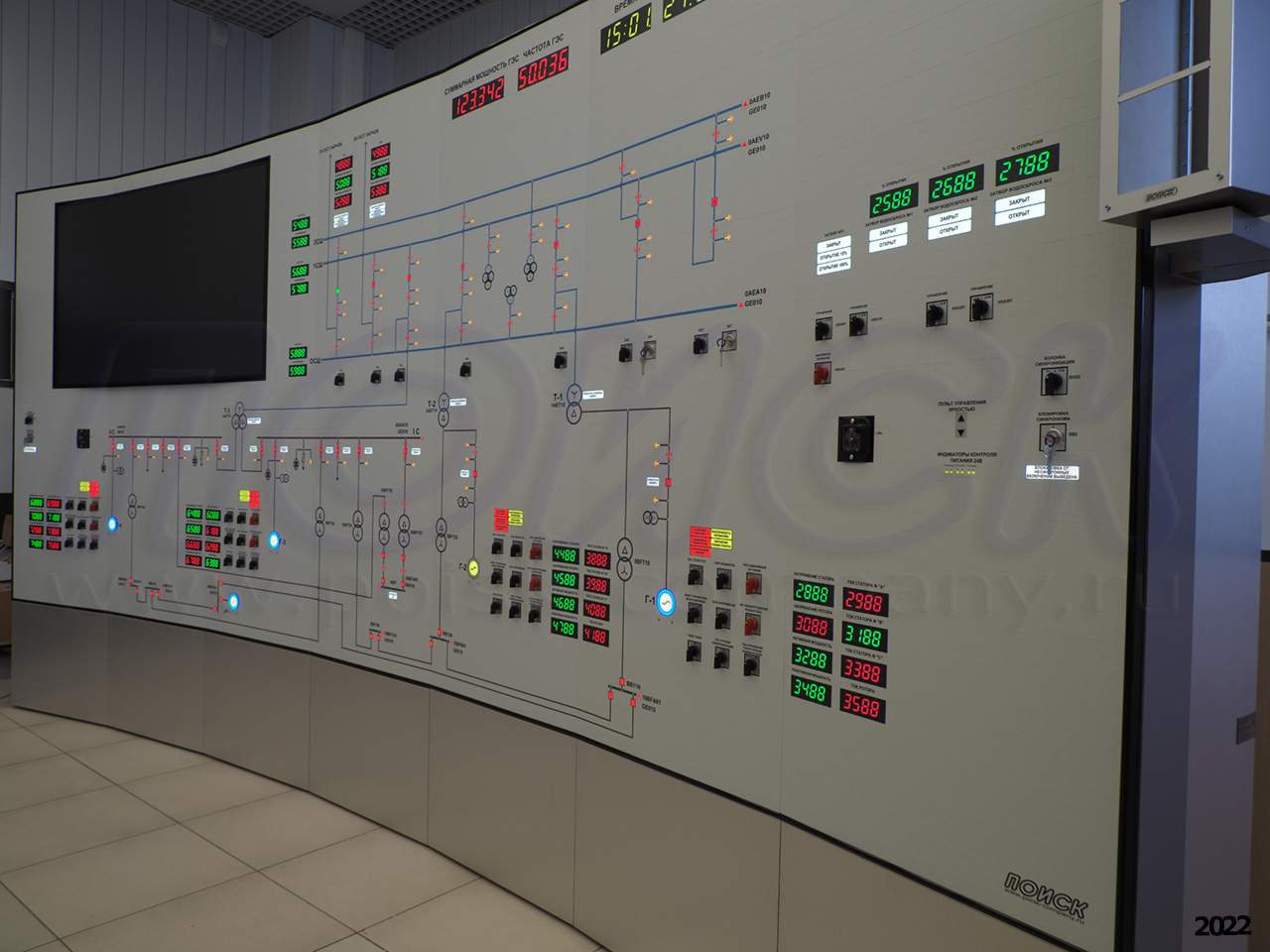

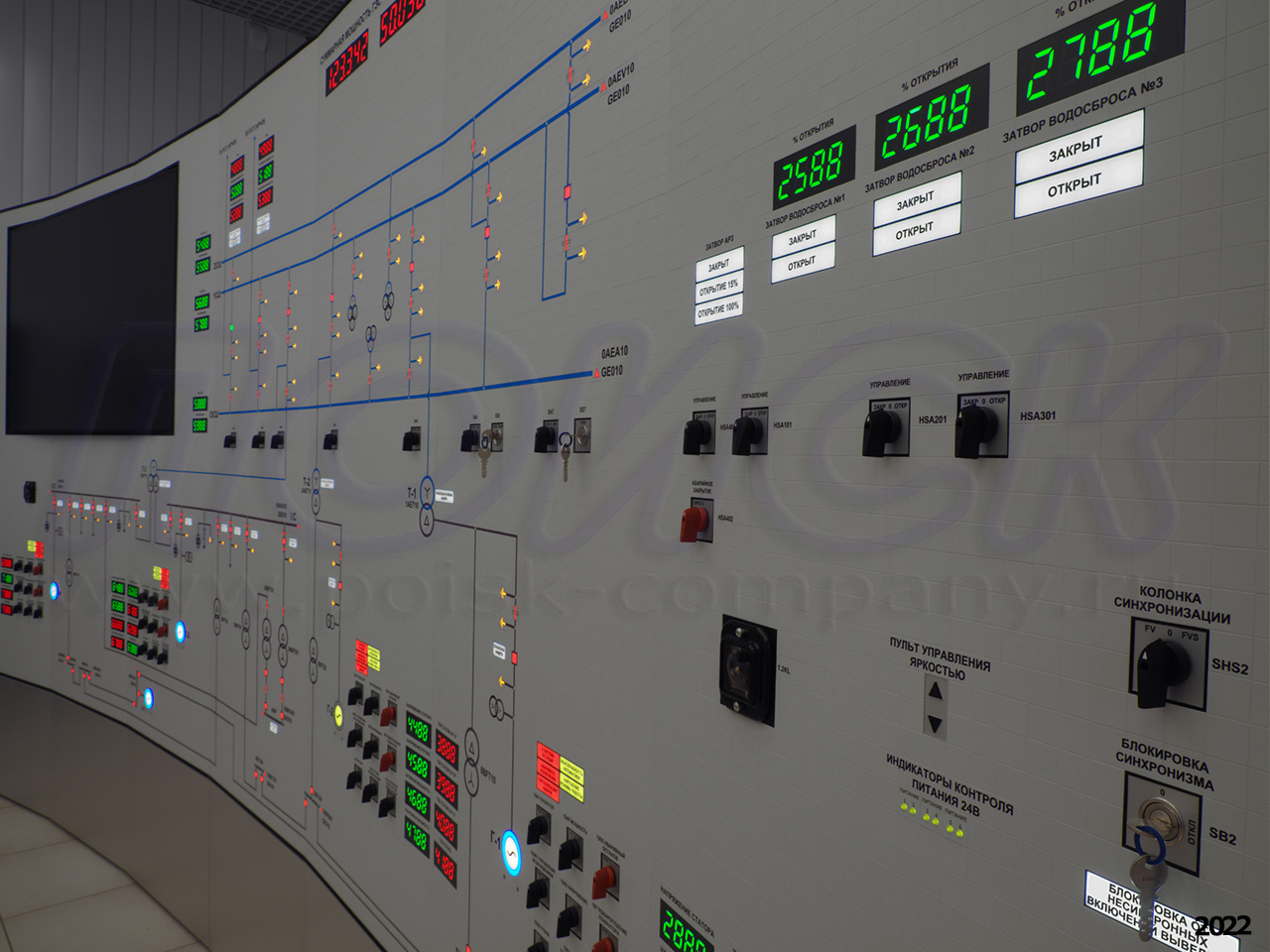

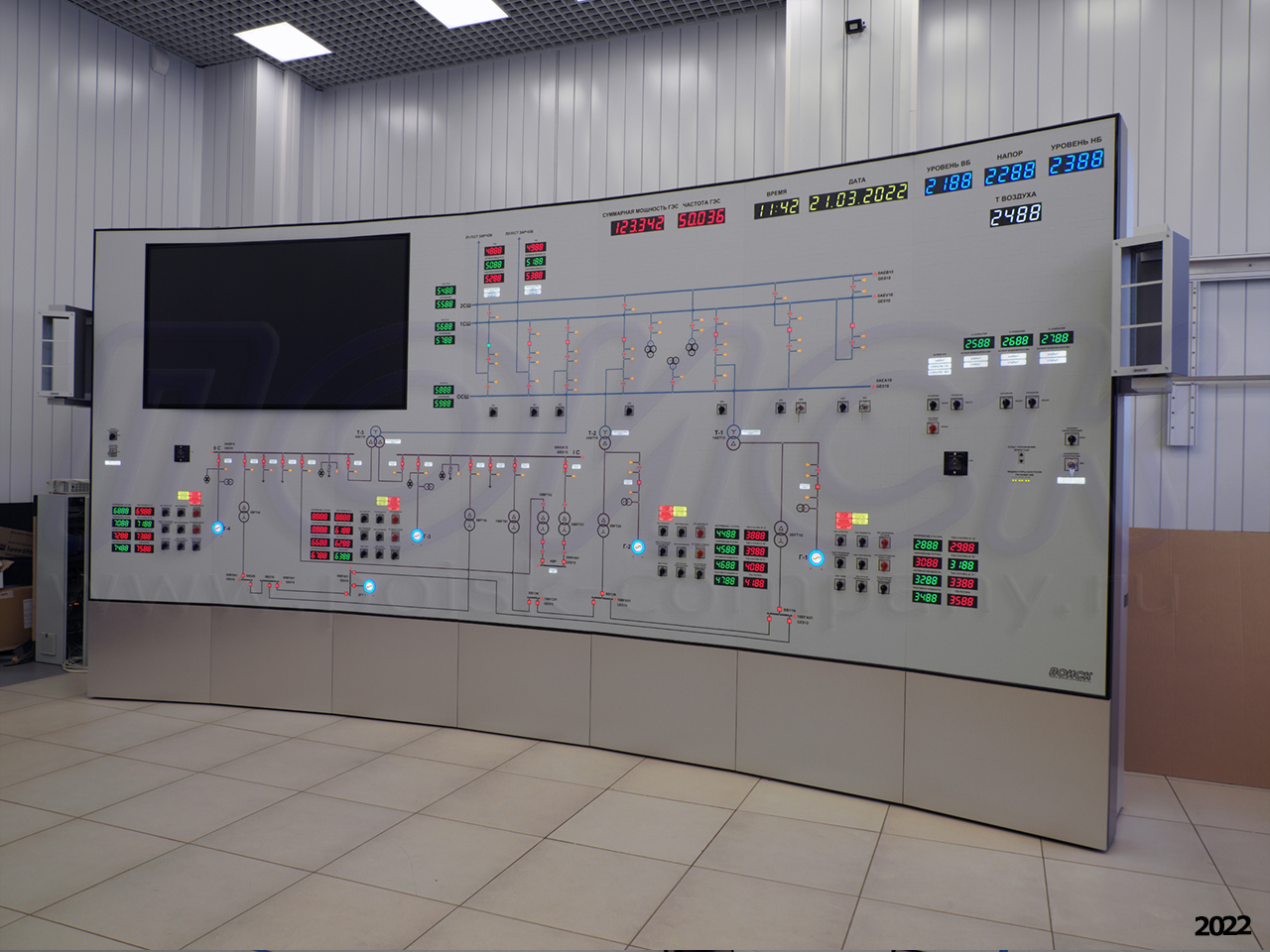

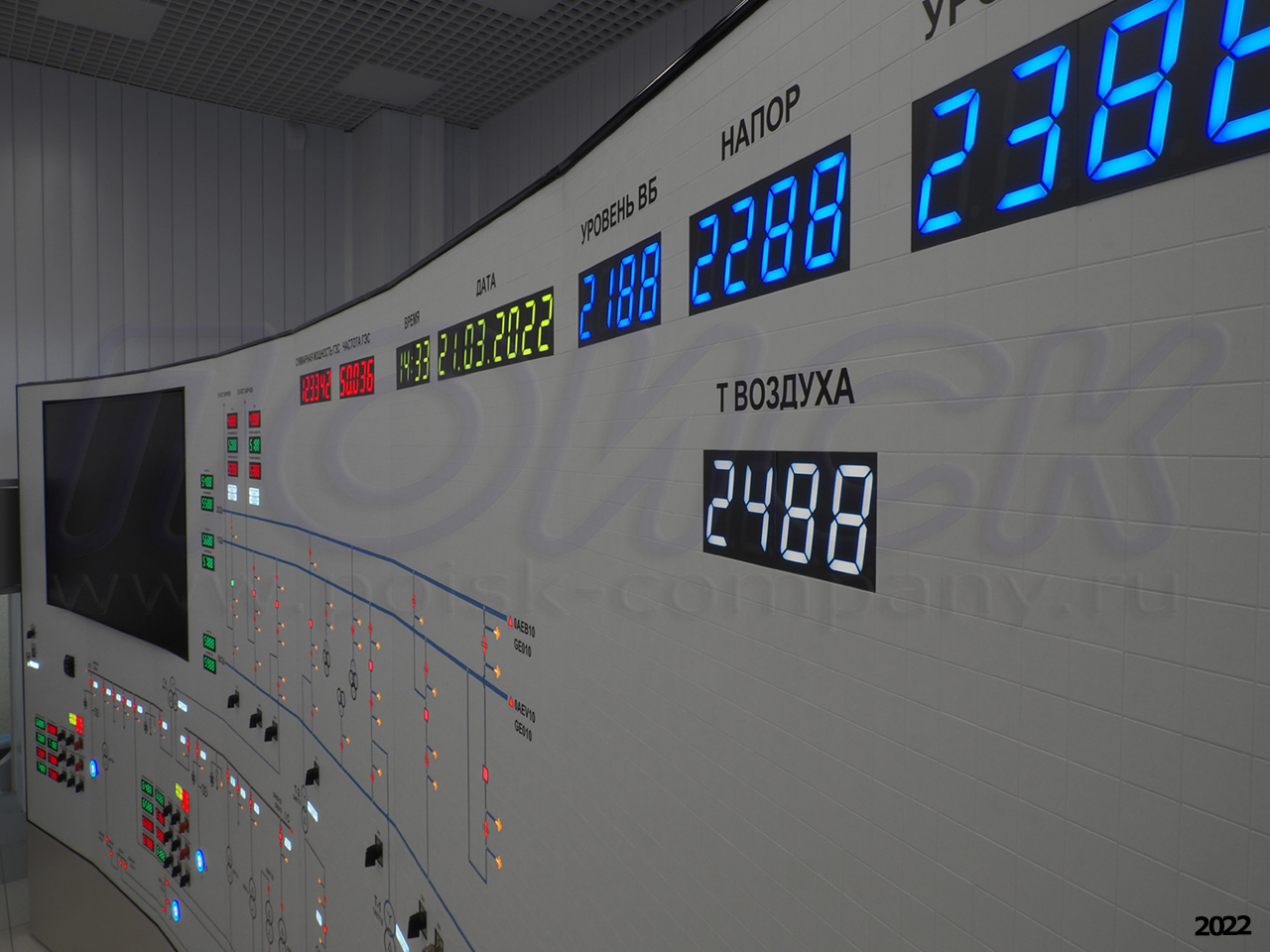

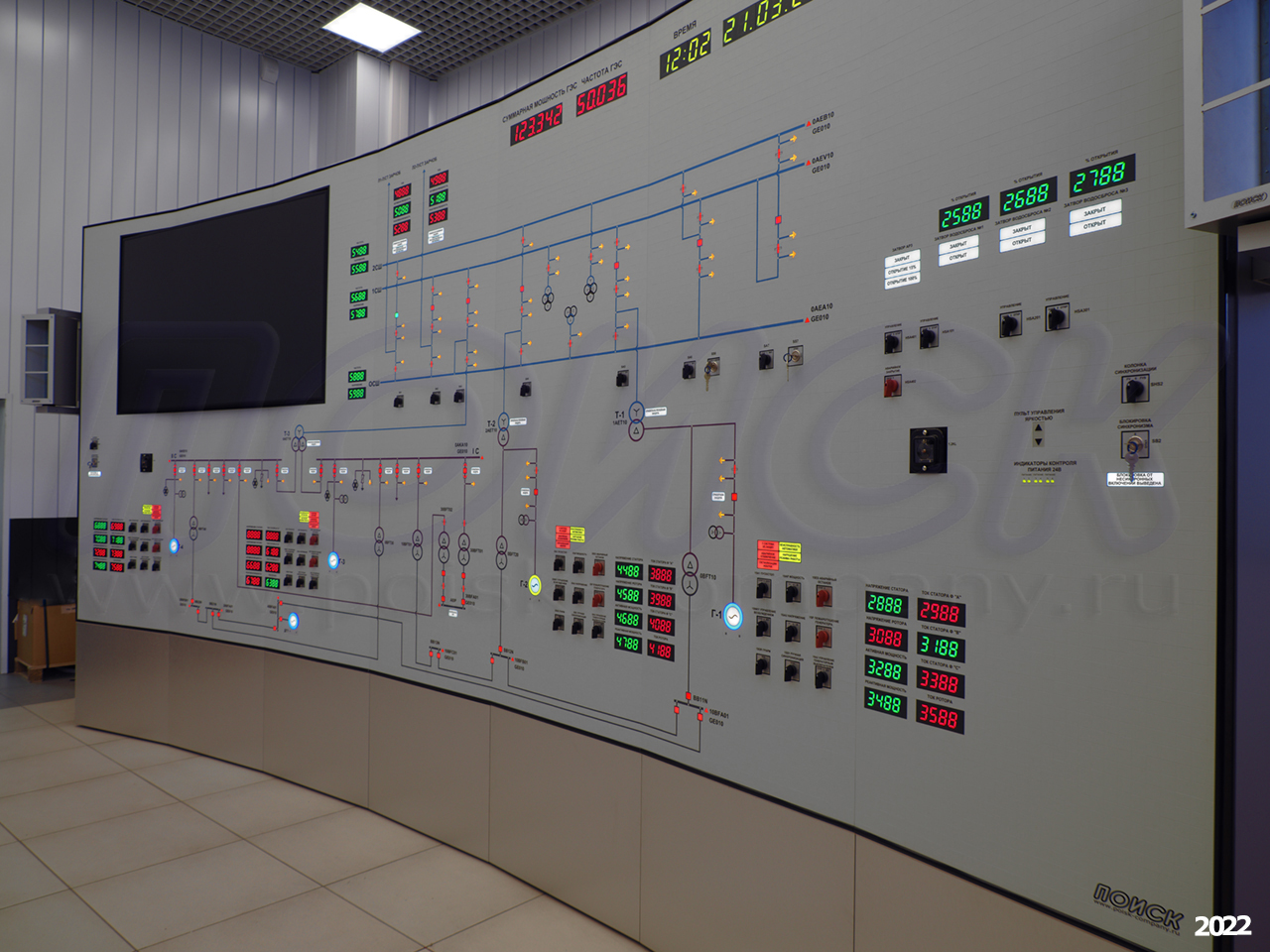

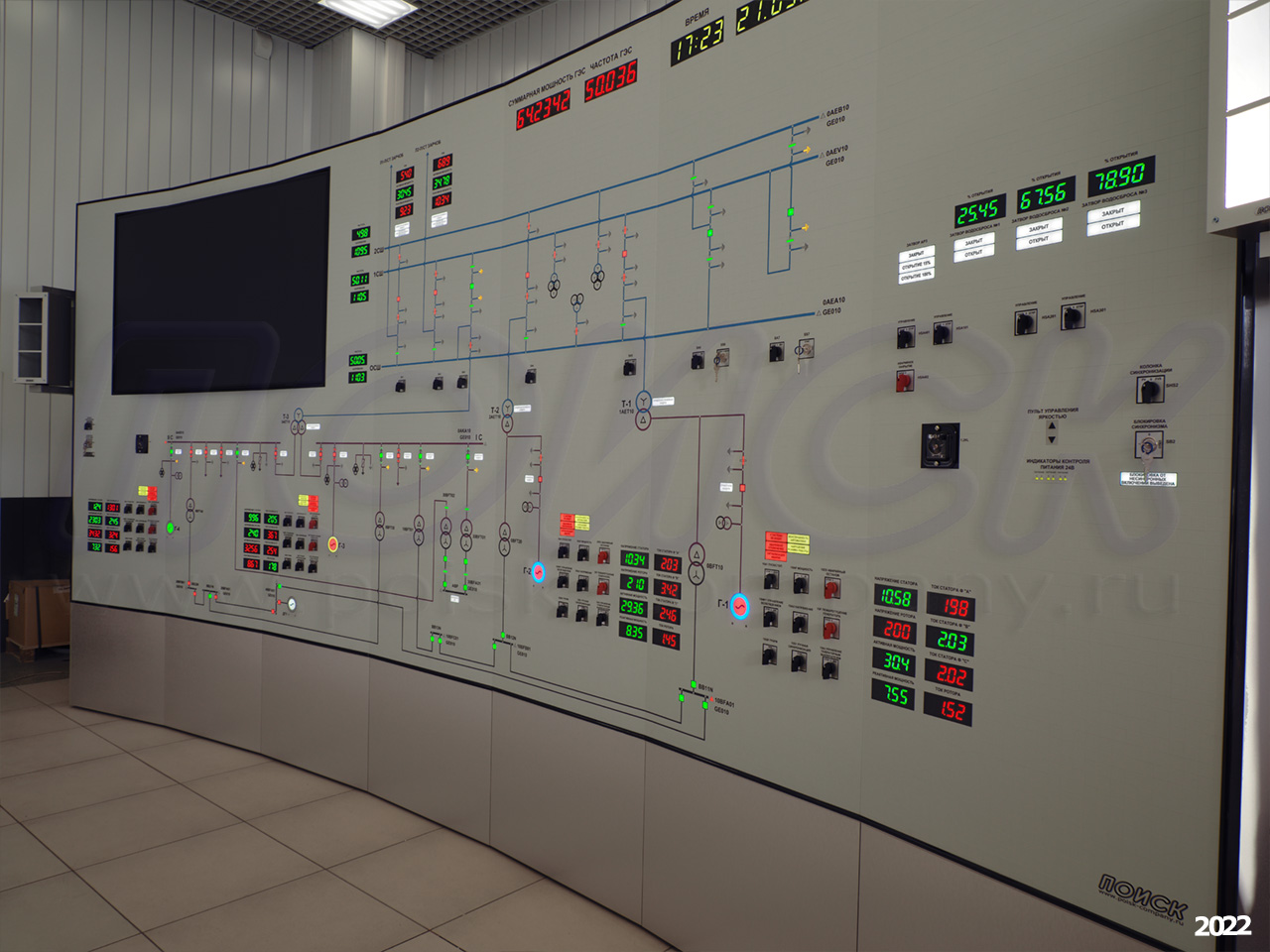

В плане щит установлен по дуге эллипса. В левой части наборного поля щита встроена ЖК-панель диагональю экрана 75".

Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции


СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита

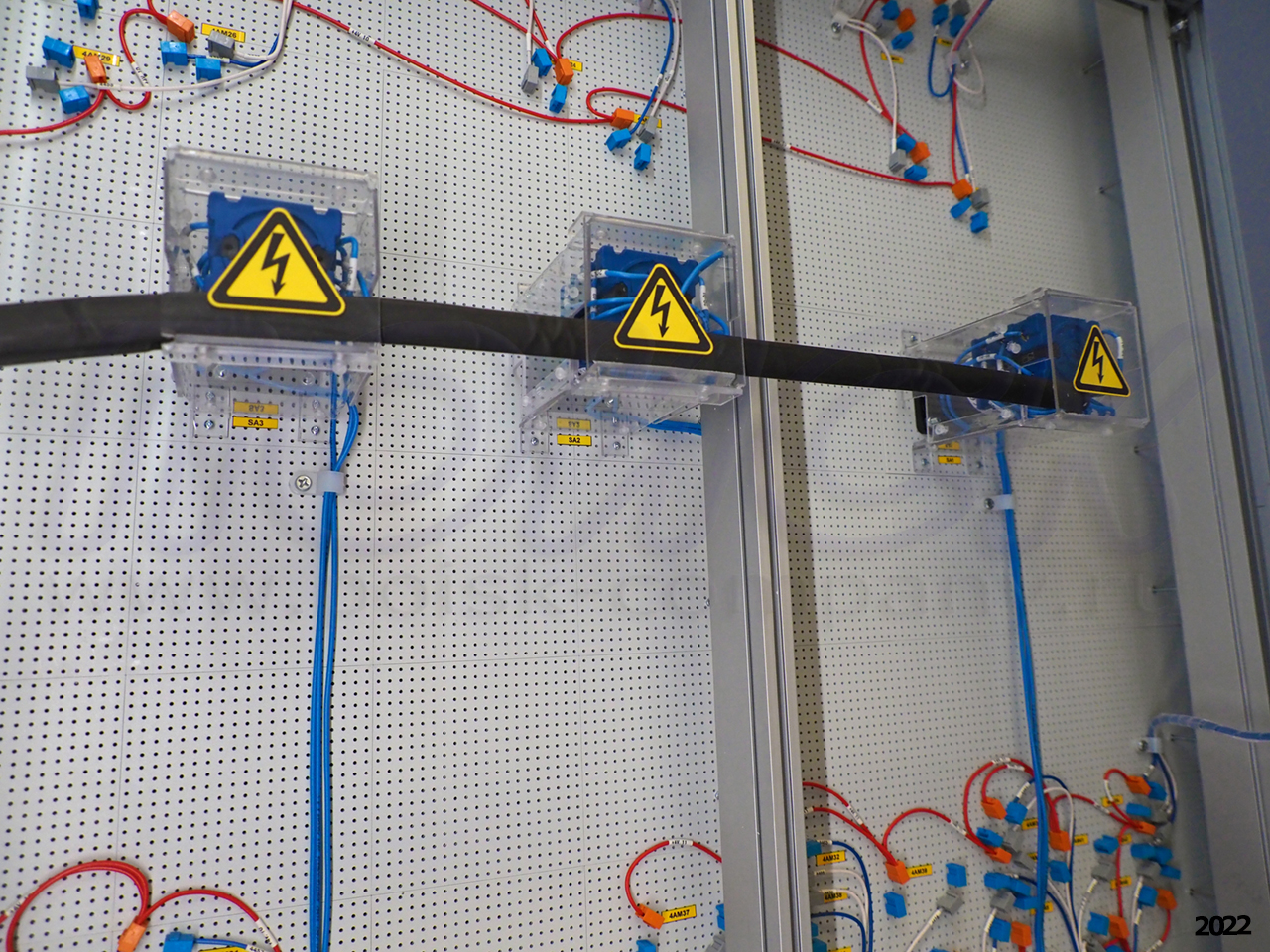

каркас Секции щита в сборе (каркас + панели наборного поля) с внутренним электрическим монтажом. Напольный, установленный по дуге эллипса, обслуживаемый сзади
наборное поле
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок no
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes(шеф-монтаж)
Сопряжение на аппаратном уровне с оборудованием станции, а также на программном уровне с АСУ ТП станции yes
Поставка запаса мнемосимволов
(% от числа смонтированных на щите)
10% активных мнемосимволов
20% пассивных мнемосимволов
2% фоновых ячеек

Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции
Диспетчерский щит для Туполангской гидроэлектростанции


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного аппликативного щита ПОИСК-ЩИТ-М с мнемосхемой размером 5,6х2,25 м, включая разработку проекта, изготовление и комплектацию щита (каркас, система освещения внутреннего пространства щита, цоколь, фриз, наборное поле, комплект пассивных мнемосимволов (включая 20%-ный запас пассивных мнемосимволов от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
LCD-панель NEC 75" MultiSync® C751Q, 24/7, 350 nits, 4К (3840x2160), 1681х960 мм, рамка 14,8 мм с видеокабелем DisplayPort, 7,6 метра шт. 1

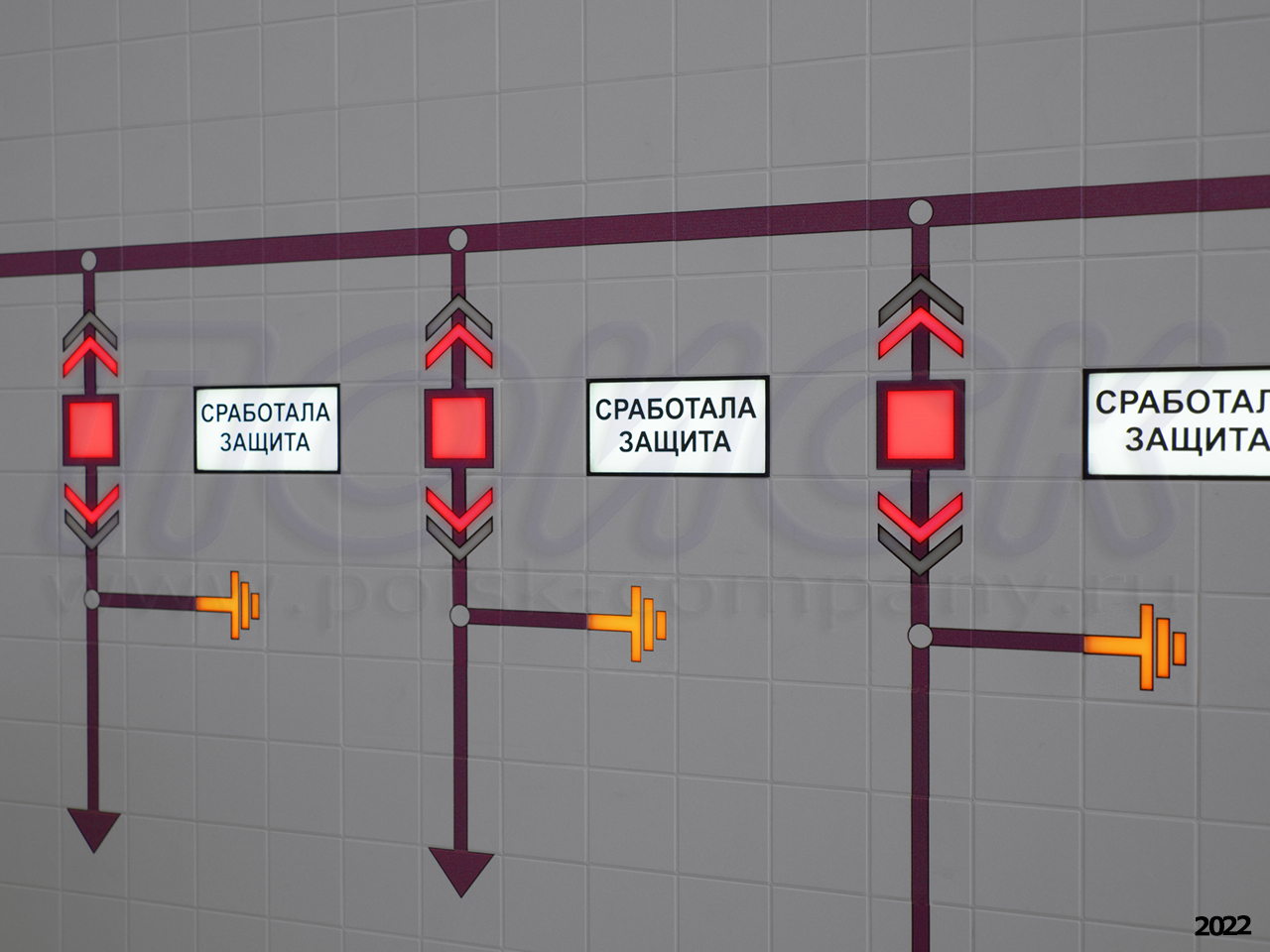

Мнемосимвол М-ВЭ-2ц, Выключатель, 25х25 мм, светодиодная индикация, светящийся квадрат (2 цвета) шт. 44
Мнемосимвол М-РВЭ-2ц, Разъединитель, 25х25 мм, светодиодная индикация, светящийся "крест" (2 цвета) шт. 34
Мнемосимвол М-ВНЭ-2ц, Выкатная тележка, 25х25 мм, светодиодная индикация, светящийся "крест" (2 цвета) шт. 26
Мнемосимвол М-ССЭ-1ц, Индикатор состояния, 25х25 мм, светодиодная индикация, светящийся треугольник (1 цвет) шт. 15
Мнемосимвол М-ЗНЭ-1ц, Заземляющий нож, 25х25 мм, светодиодная индикация, светящийся символ заземления (1 цвет) шт. 62
Мнемосимвол ТС5025-1ц, Табло сигнальное 50х25 мм, светодиодная индикация (1 цвет) шт. 16
Мнемосимвол ТС7525-1ц, Табло сигнальное 75х25 мм, светодиодная индикация (1 цвет) шт. 22
Мнемосимвол ТС10025-1ц, Табло сигнальное 100х25 мм, светодиодная индикация (1 цвет) шт. 20
Мнемосимвол М-Г-7ц, Генератор, диам. 75 мм, светодиодная индикация, светящаяся лицевая поверхность: круг + внешнее кольцо (5 + 2 цвета) + зуммер шт. 6

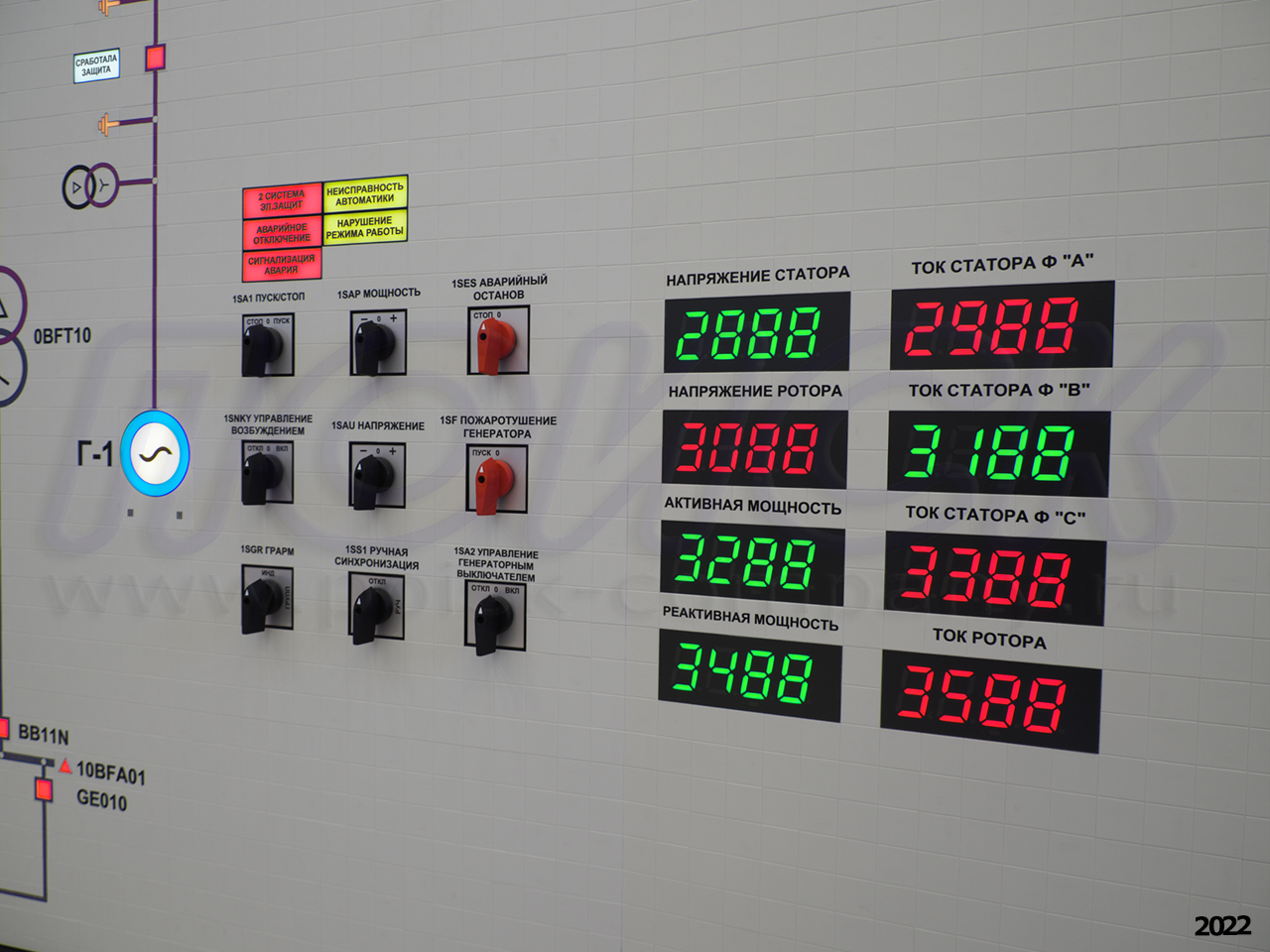

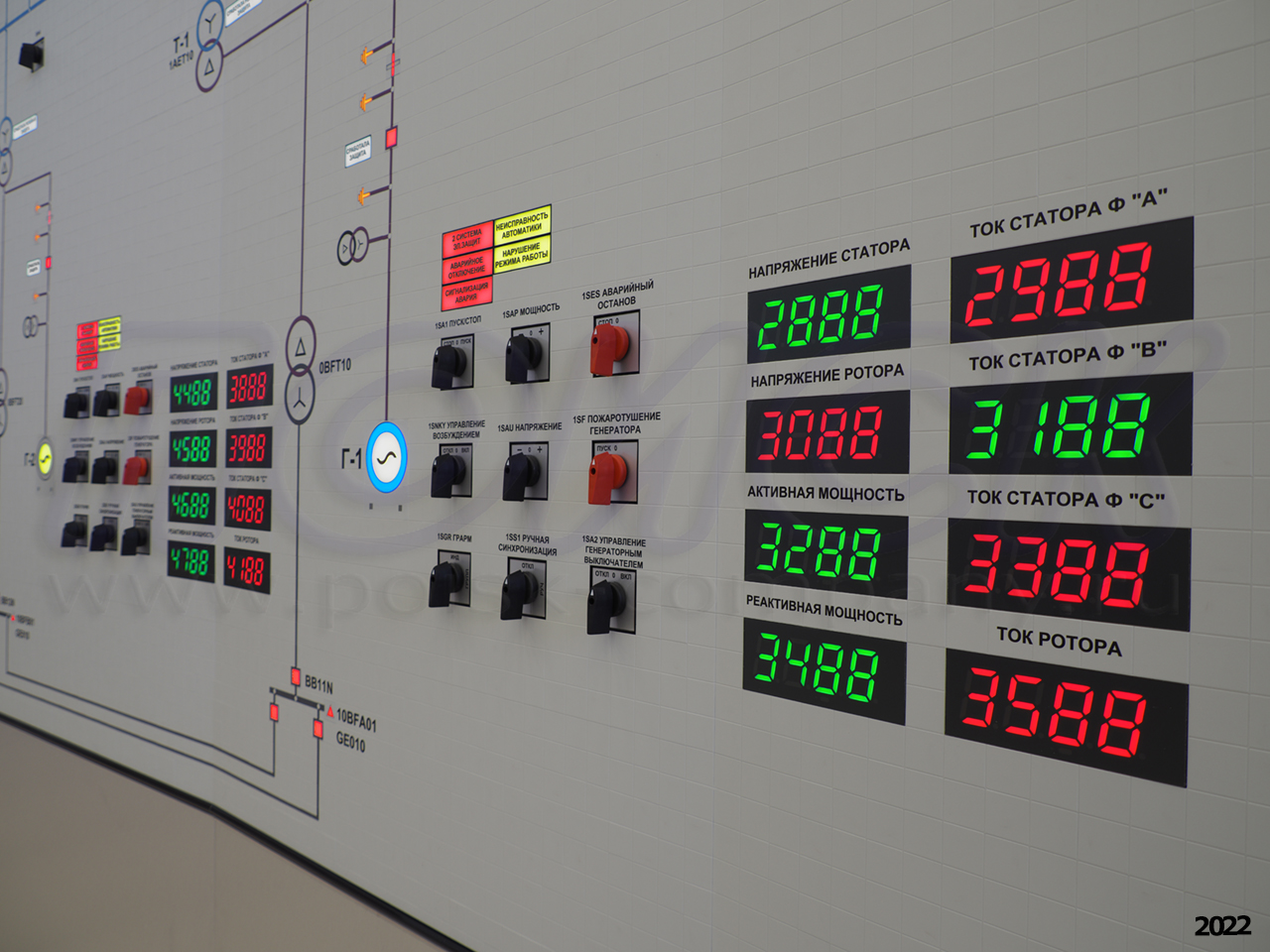

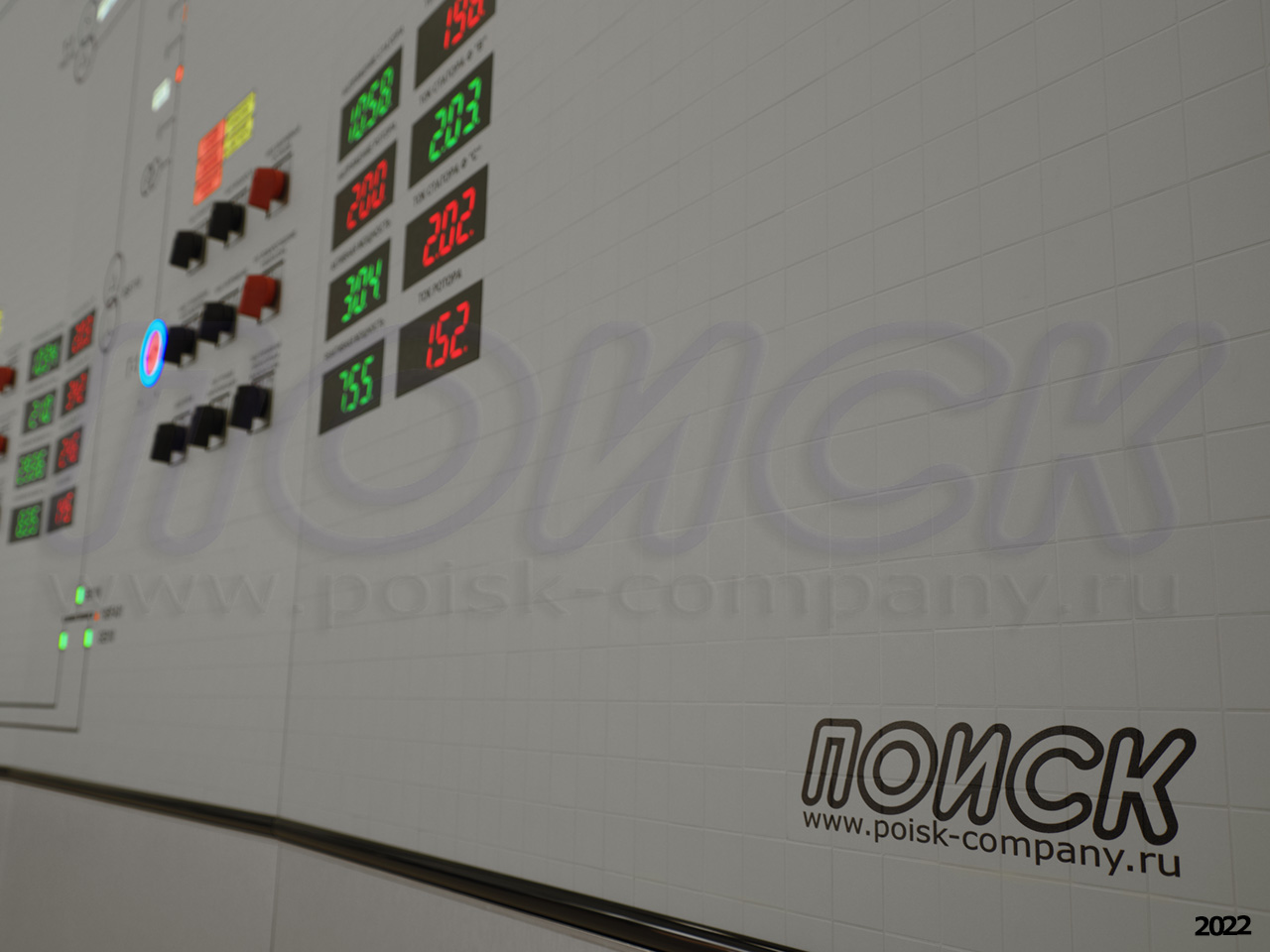

Индикатор Ин4.32М, семисегментный, 4 знакоместа, высота символов 32 мм, двухцветный, RS-485/Modbus RTU, 115 Кбит/с шт. 52
Часы Ин4Р60М-NTP, семисегментный 225x75 мм, 4 знакоместа, одноцветный, высота символов 60 мм, коррекция по NTP-протоколу шт. 1
Индикатор даты Ин8Р60М, семисегментный 450х75 мм, 8 знакомест, одноцветный, высота символов 60 мм, управление от Часов шт. 1
Индикатор Ин4.60М, семисегментный 200х75 мм, 4 знакоместа, одноцветный, высота символов 60 мм, RS-485/Modbus RTU, 115 Кбит/с шт. 4
Индикатор Ин5.60М, семисегментный 250х75 мм, 5 знакоместа, одноцветный, высота символов 60 мм, RS-485/Modbus RTU, 115 Кбит/с шт. 1
Индикатор Ин6.60М, семисегментный 300х75 мм, 6 знакоместа, одноцветный, высота символов 60 мм, RS-485/Modbus RTU, 115 Кбит/с шт. 1
Ремонтный комплект ячеек индикаторов ИнХ.60М компл. 1

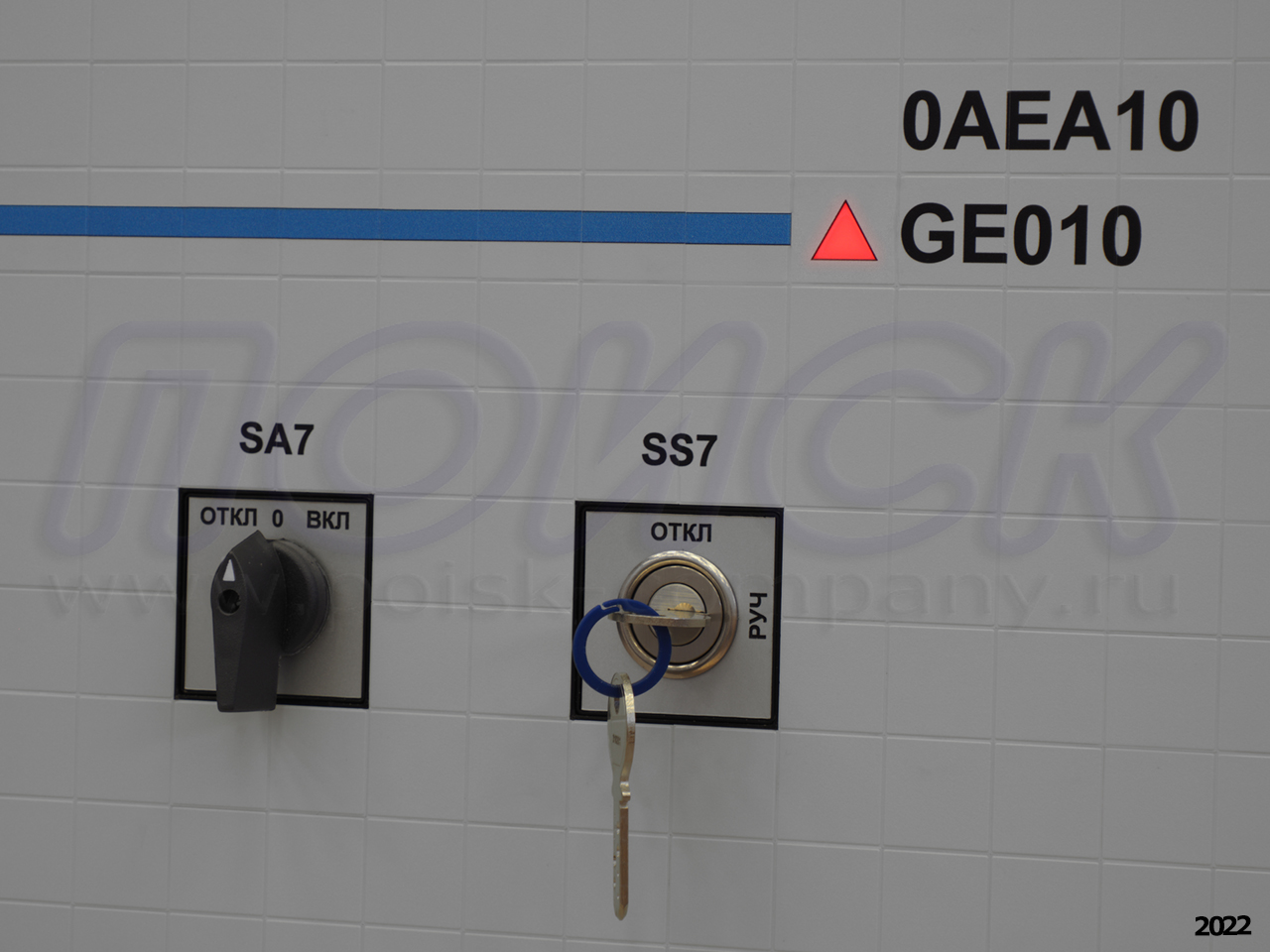

Ключ управления Kraus&Naimer CH16, самовозврат, -45°/0/+45° (1НО-0-1НО) шт. 5
Ключ управления Kraus&Naimer CH16, самовозврат, -45°/0 (2НО-0) шт. 10
Ключ управления Kraus&Naimer CH16, самовозврат, -45°/0/+45° (2НО-0-2НО) шт. 13
Ключ управления Kraus&Naimer CH16, фиксированный, 0/+90° (0-6НО), управление ключом шт. 2
Ключ управления Kraus&Naimer CH16, фиксированный, 0/+90° (2НО-2НО) шт. 5
Ключ управления Kraus&Naimer CH16, фиксированный, 0/+90° (0-6НО) шт. 5
Ключ управления Kraus&Naimer CH16, фиксированный, -45°/0/+45° (6НО-5НО), управление ключом шт. 2
Ключ управления Kraus&Naimer CH16, фиксированный, 0/+90° (2НО-7НО) шт. 6
Ключ управления Kraus&Naimer CH16, самовозврат, -45°/0/+45° (3НО-0-3НО) шт. 17
Ключ управления Kraus&Naimer CH16, фиксированный, 0/+90° (0-2НО), управление ключом шт. 3
Ключ управления Kraus&Naimer CH16, фиксированный, -45°/0/+45° (2НО-0-7НО) шт. 3
Корпус колонки синхронизации шт. 2
Монтажный комплект (провода, кабели, клеммы, наконечники, крепеж, DIN-рейки, кабельные каналы, гофротруба, маркировка) компл. 1
Комплект инструментов для внесения изменений в мнемосхему компл. 1
Контроллер КZ88 (контроллер группы, управление контроллерами КZ05/КZ40), RS-485/Modbus RTU, 115 Кбит/с шт. 9
Контроллер КZ40 с терминальной платой P32Z, 16 входов, =24В, со встроенным источником питания шт. 13
Контроллер КZ05 с терминальной платой P32Z, 32 выхода по 250 мА, =24В, со встроенной диагностикой выходного тока шт. 19
Шкаф питания размером 800х1200х300 мм; универсальный вход: ~220В/=220В, выход: 24В 1440 Вт, двойной комплект преобразователей питания ~220В/=220В -> 24В с горячим вводом резерва по 24В, трансформатор для изоляции ~220В от земли шт. 1
Пульт настольный + пульт щитовой для регулировки яркости и тестирования мнемосимволов КА (коммутационных аппаратов) и АПС (аварийно-предупредительной сигнализации) компл. 1
Стол диспетчерский ПОИСК-Y2 на 2 раб. места, 3600х2000 мм (каркас из анодированных алюминиевых профилей, облицовка (навесные панели и дверцы) из огнестойких декоративных алюминиевых композитных панелей, двухслойная столешница из ЛДСП со светодиодной подсветкой различных цветов), отсек для системных блоков, отсек для источников бесперебойного питания, отсеки для хранения документов или размещения дополнительного оборудования, отсеки с выдвижными ящиками, встроенный монтажный модуль (система кабельных каналов с розетками, расположенными рядом со столешницей: Розетка 2К+з, белая, 45005 (8 шт.), Розетка 2К+з, красная, 45015 (8 шт.), Розетка RJ-45, 45037 (8 шт.), Розетка RJ-11, 45017 (8 шт.), 2 кронштейна ABC Mount ProSolution-D10 для двух мониторов) шт. 1
Кресло SAMURAI SL-3.04 шт. 2
