Компания ПОИСК осуществила поставку оборудования и программного обеспечения, а также выполнила работы по оснащению Оренбургского ПО (филиала ПАО «Россети Волга» - «Оренбургэнерго») диспетчерской информационной системой, предназначенной для отображения на видеостене заказчика электронной мнемосхемы электросети г. Оренбурга.

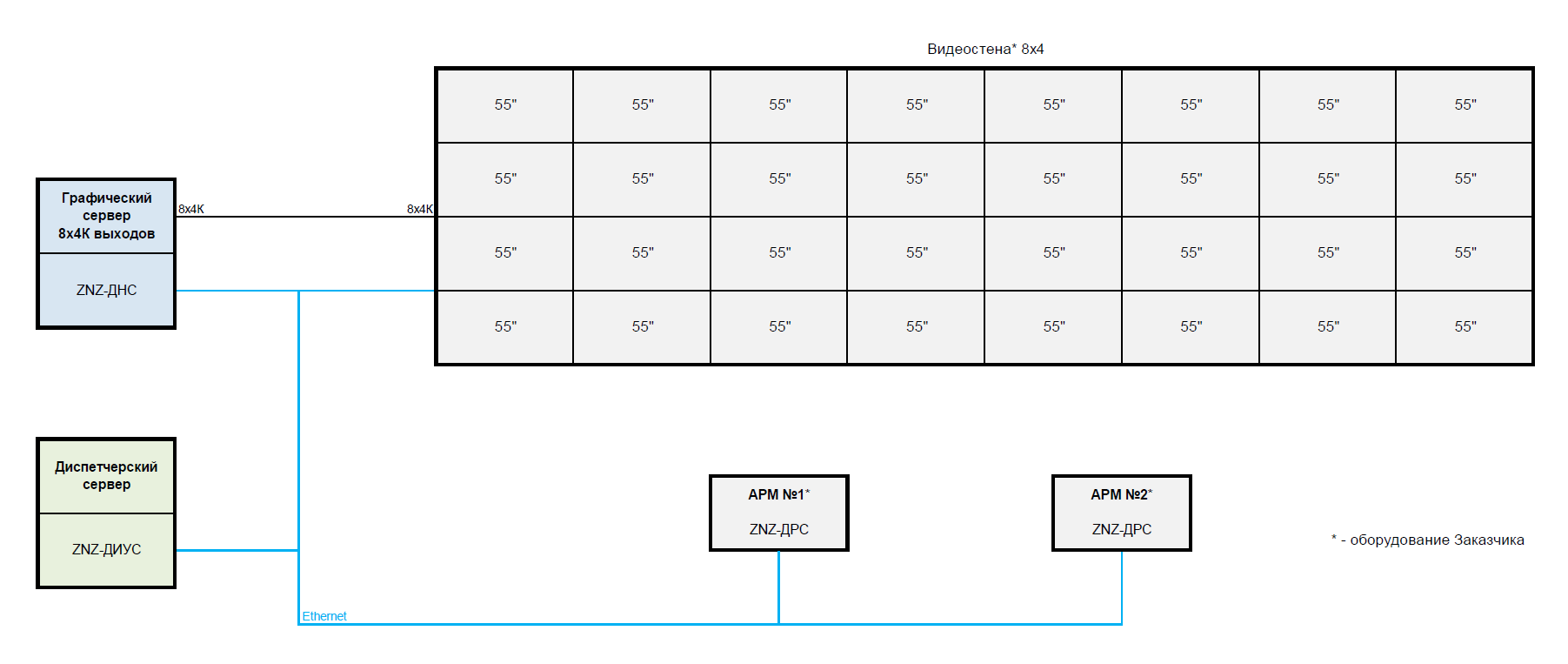

Система состоит из:
• - графического сервера, производства (сборки) компании ПОИСК, предназначенного для отображения электронной мнемсхемы и прочей сопутствующей информации на полиэкране видеостены, состоящем из 32 экранов (55”, 1920х1080) и имеющем суммарное разрешение 15360х4320 пикселей (66,4 мегапикселей);
• - диспетчерского сервера, производства (сборки) компании ПОИСК, на котором расположена серверная часть диспетчерского ПО, включая базу данных;
• - комплекта диспетчерского ПО ZNZ, разработки компании ПОИСК;
• - комплексного многослойного проекта, созданного в ПО ZNZ и состоящего из нескольких взаимосвязанных слоев электронных мнемосхем.

Графический сервер отображает электронную мнемосхему на видеостене без потери качества (разрешение отображаемого изображения равно физическому разрешению полиэкрана - без растягивания), а ПО ZNZ благодаря встроенным специальным алгоритмам графического ускорения позволяет быстро и комфортно работать на видеостенах с электронными мнемосхемами разрешением в несколько десятков мегапикселей.

Имея изначально только видеостену и воспользовавшись услугами компании ПОИСК, заказчик смог без каких-либо дополнительных затрат приступить к работе с информационной системой, т.к. компания ПОИСК поставила оборудование и специализированное программное обеспечение, выполнила работы по созданию необходимого для работы контента (разработала, согласовала и передала заказчику электронные мнемосхемы), выполнила установку и конфигурирование программного обеспечения в диспетчерском пункте, провела обучение персонала заказчика, а также предоставила необходимые для работы инструкции и обучающие материалы.

Диспетчерское ПО ZNZ обеспечивает пользователя необходимым набором инструментов для наблюдения за объектами сети (электронная мнемосхема, имитирующая работу сети, отображение запитки линий, возможность ручного и автоматического (от системы телемеханики) ввода состояний коммутационных аппаратов сети, вывод телеизмерений, ведение оперативного и ретроспективного журналов, отображение отклонений от нормальной схемы и т.д.)

Помимо слоев с электронными однолинейными мнемосхемами в составе проекта компания ПОИСК разработала слой “Карта местности”, поверх которого заказчик своими силами дополнит проект слоем с линиями и объектами сети, отображенными в привязке к географическим координатам.

В составе ПО ZNZ имеется модуль ZNZ-EDT (Редактор), благодаря которому заказчик может своими силами вносить любые изменения в имеющиеся электронные мнемосхемы, а также создавать новые. Это же справедливо и для библиотеки элементов, из которых состоят мнемосхемы.

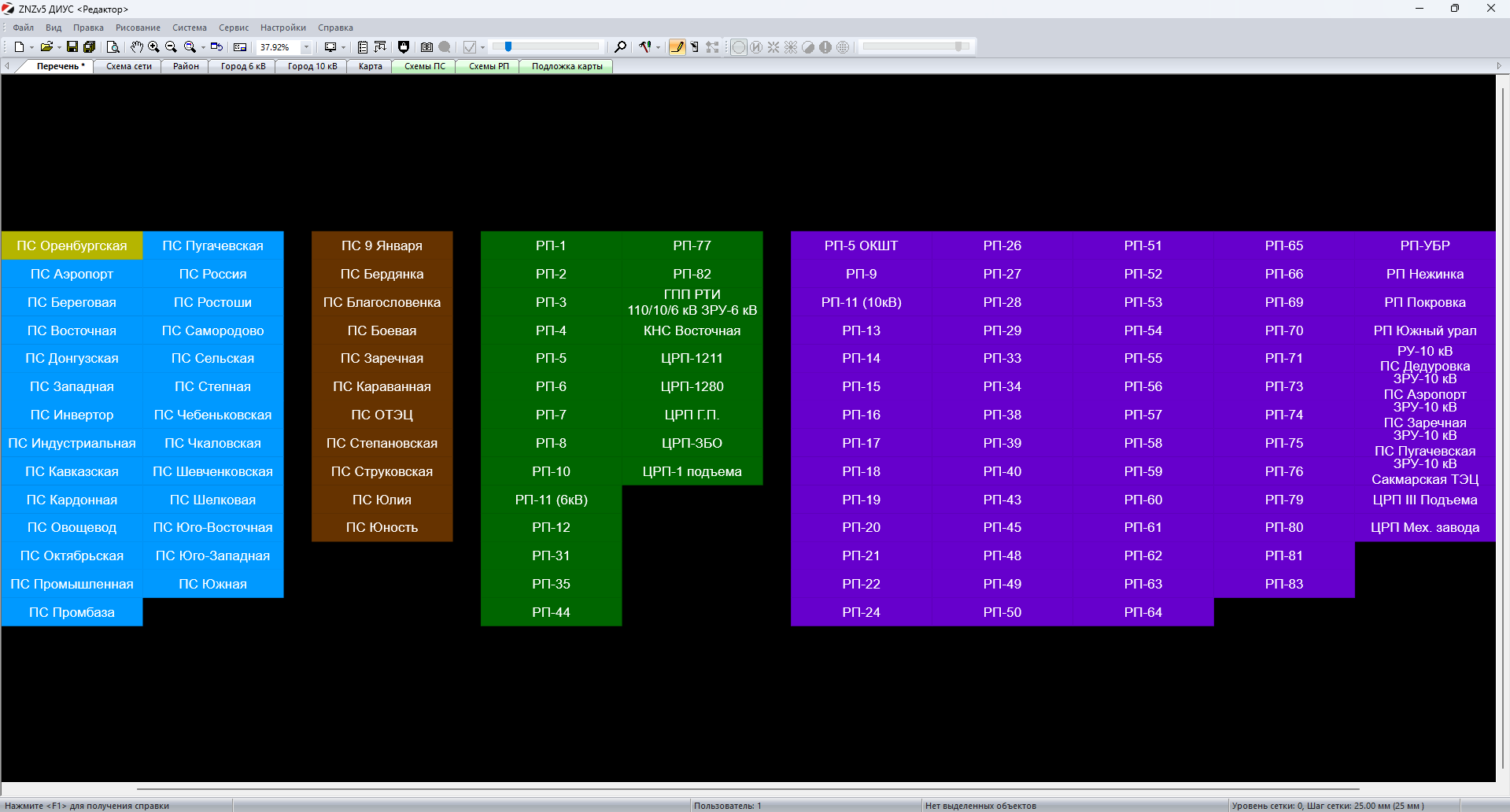

В данном случае проект содержит следующие слои:

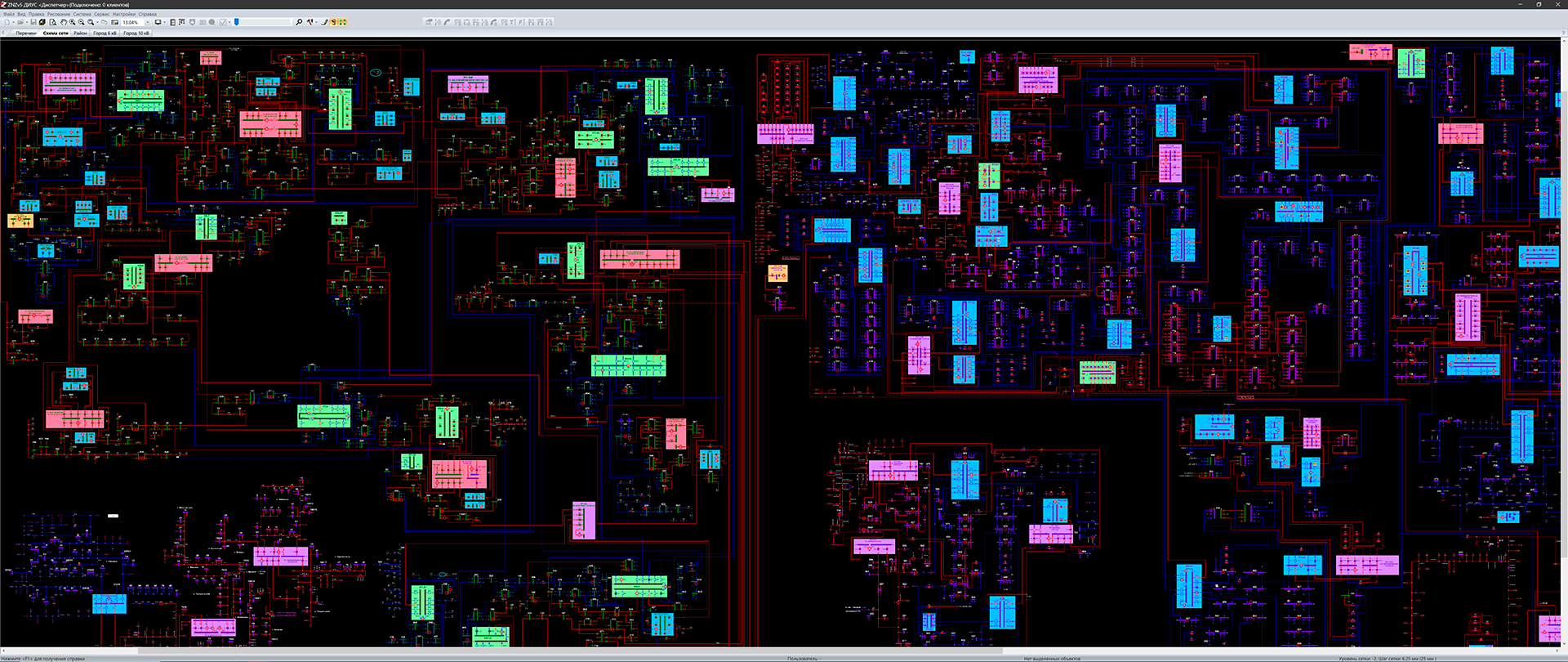

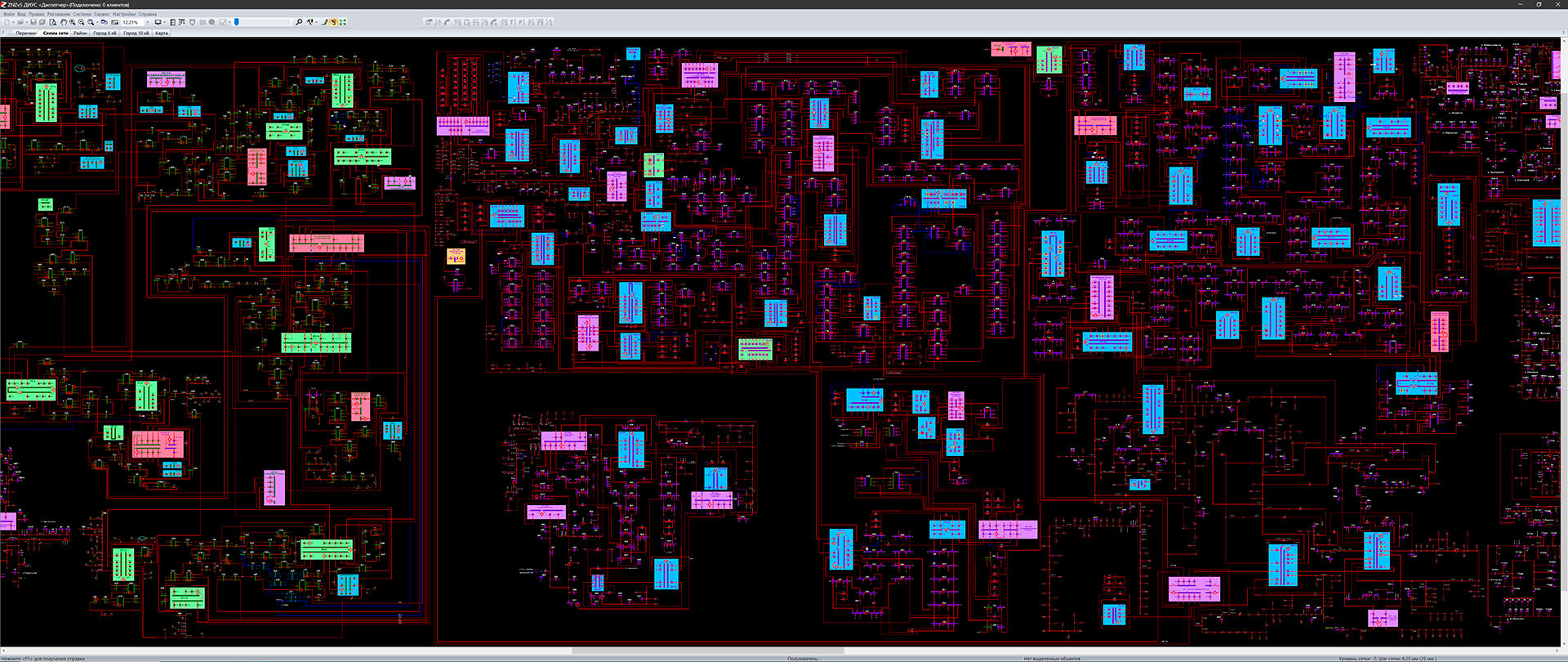

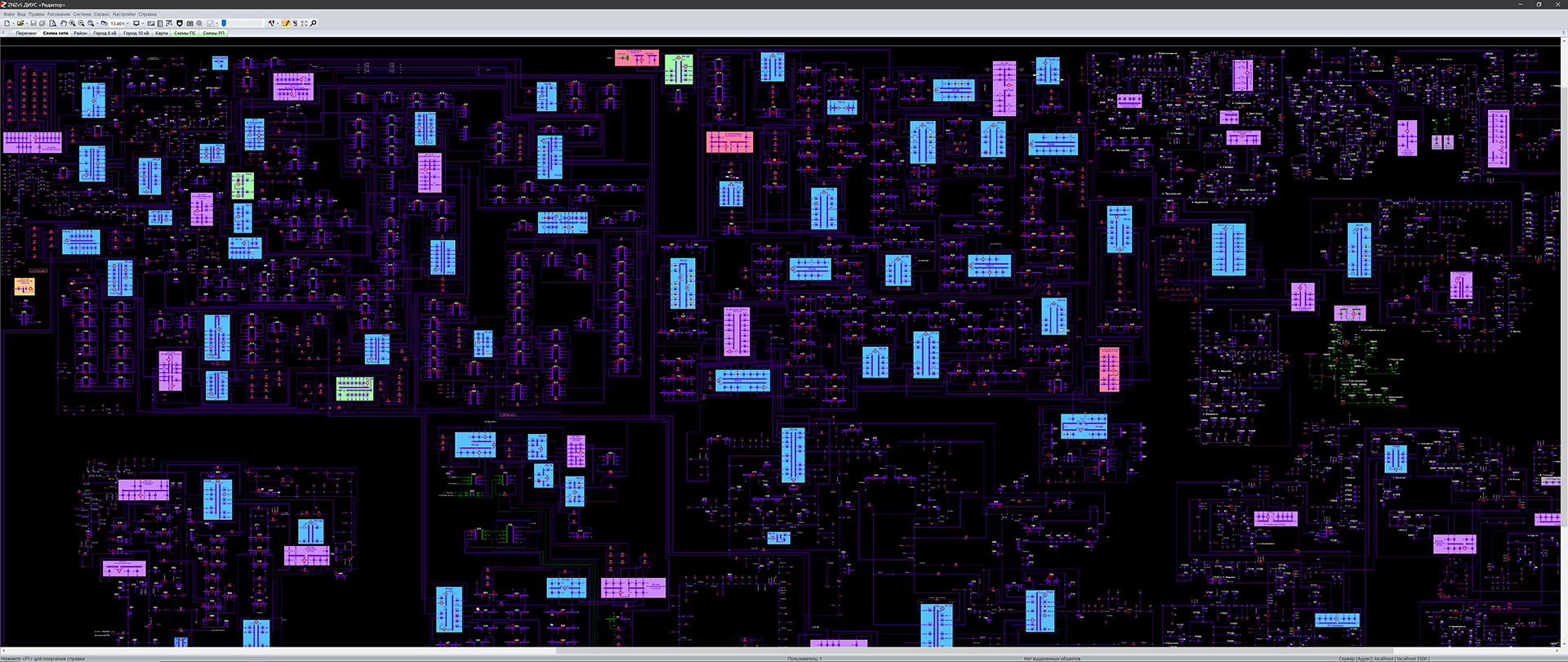

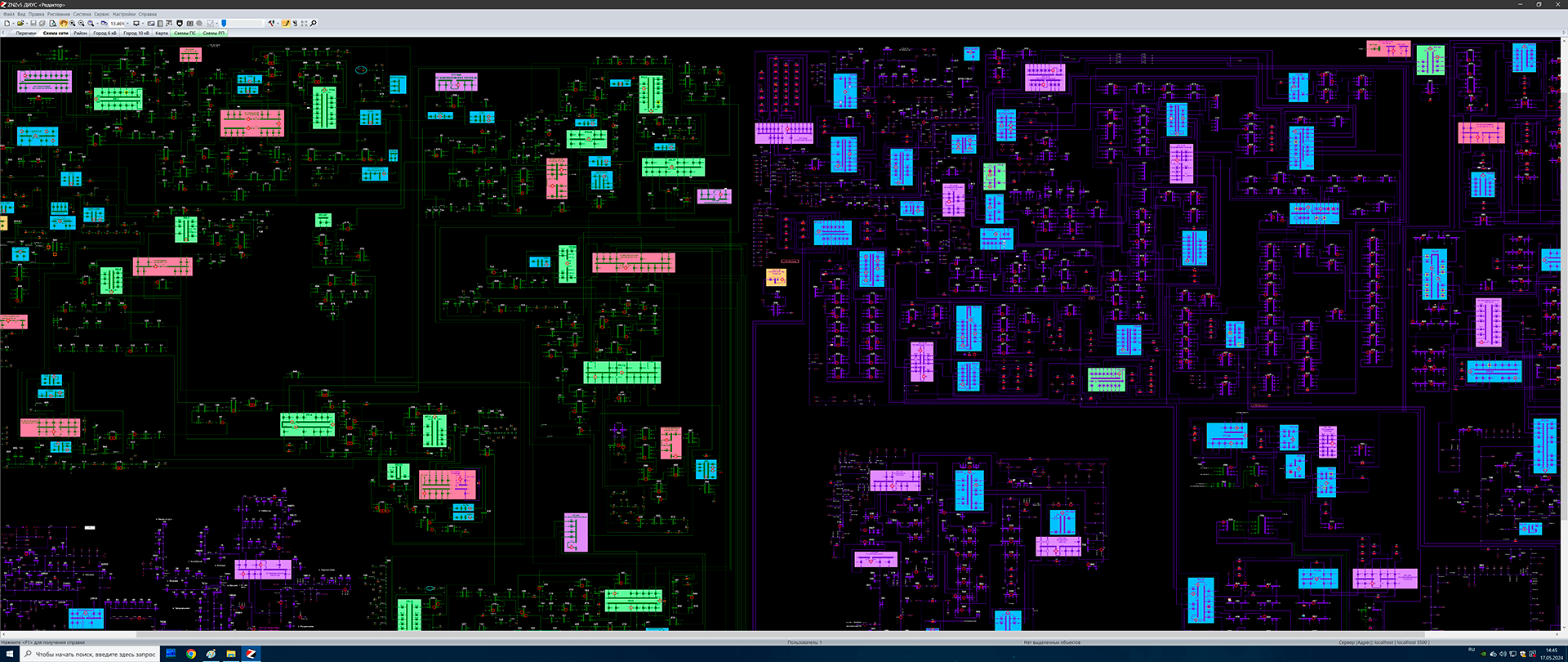

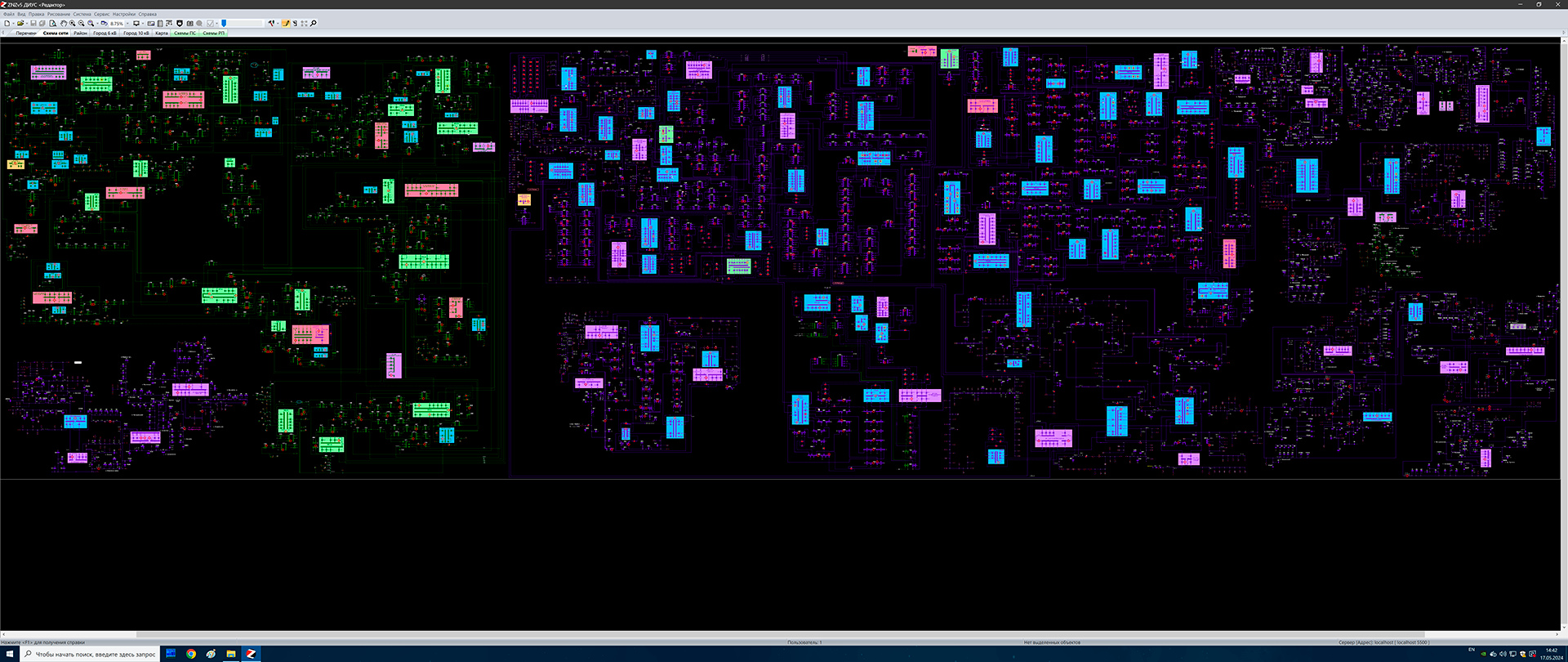

• - общая однолинейная мнемосхема сети заказчика, на которой отображены все ПС, РП и ТП, а также все взаимосвязи между этим объектами (ПС и РП отображены в сокращенном виде);

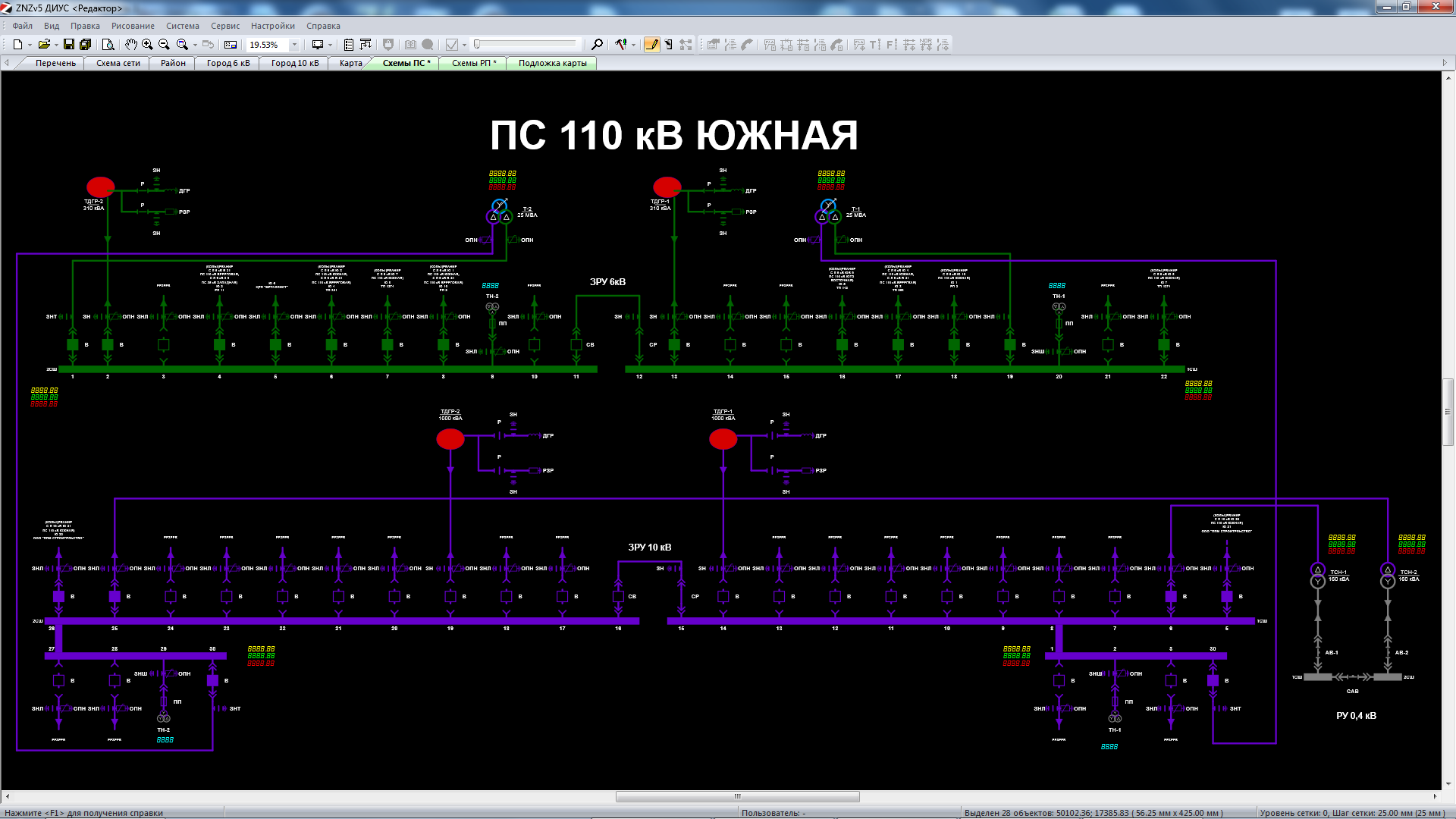

• - слои с отдельными подробными однолинейными схемами ПС и РП;
• - слой “Карта местности”.

Объем мнемосхемы - ПС: 41 шт., РП: 75 шт., ТП: около 2500 шт., реклоузеры: порядка 110 шт.; ВЛ/КЛ: около 8400 шт.

Помимо собственно создания электронных мнемосхем компания ПОИСК выполнила ряд необходимых сопутствующих работ по конфигурированию ПО ZNZ и созданного в нем комплексного многослойного проекта. Среди них: компоновка мнемосхемы в целом, создание библиотеки условно-графических обозначений (мнемосимволов), выбор цветовой гаммы, формы и прочих особенностей визуального отображения с учетом требований Заказчика, простановка диспетчерских наименований и прочей текстовой информации, создание нормальной схемы сети, указание точек нормального разрыва сети, создание учетных записей пользователей и конфигурирование их прав, согласование мнемосхемы с Заказчиком, создание форм паспортов оборудования, конфигурирование модулей Отчеты по абонентам и Бланки переключений (создание точек привязки абонентов к объектам сети и точек привязки бланков и прочей документации к объектам сети), сопряжение электронной мнемосхемы в ПО ZNZ с системой телемеханики заказчика (в объеме: около 2600 ТС и 1200 ТИ).

Для работы диспетчеров организовано два рабочих места, оснащенных клиентскими версиями ПО ZNZ – “ZNZ-ДРС. Просмотр и управление (Диспетчерская рабочая станция)”.
