Компания ПОИСК спроектировала, изготовила, поставила, осуществила шеф-монтаж и пусконаладку (выполнила полный цикл работ) активного мозаичного диспетчерского щита для АО «Северский трубный завод», г. Полевской, Свердловская обл.

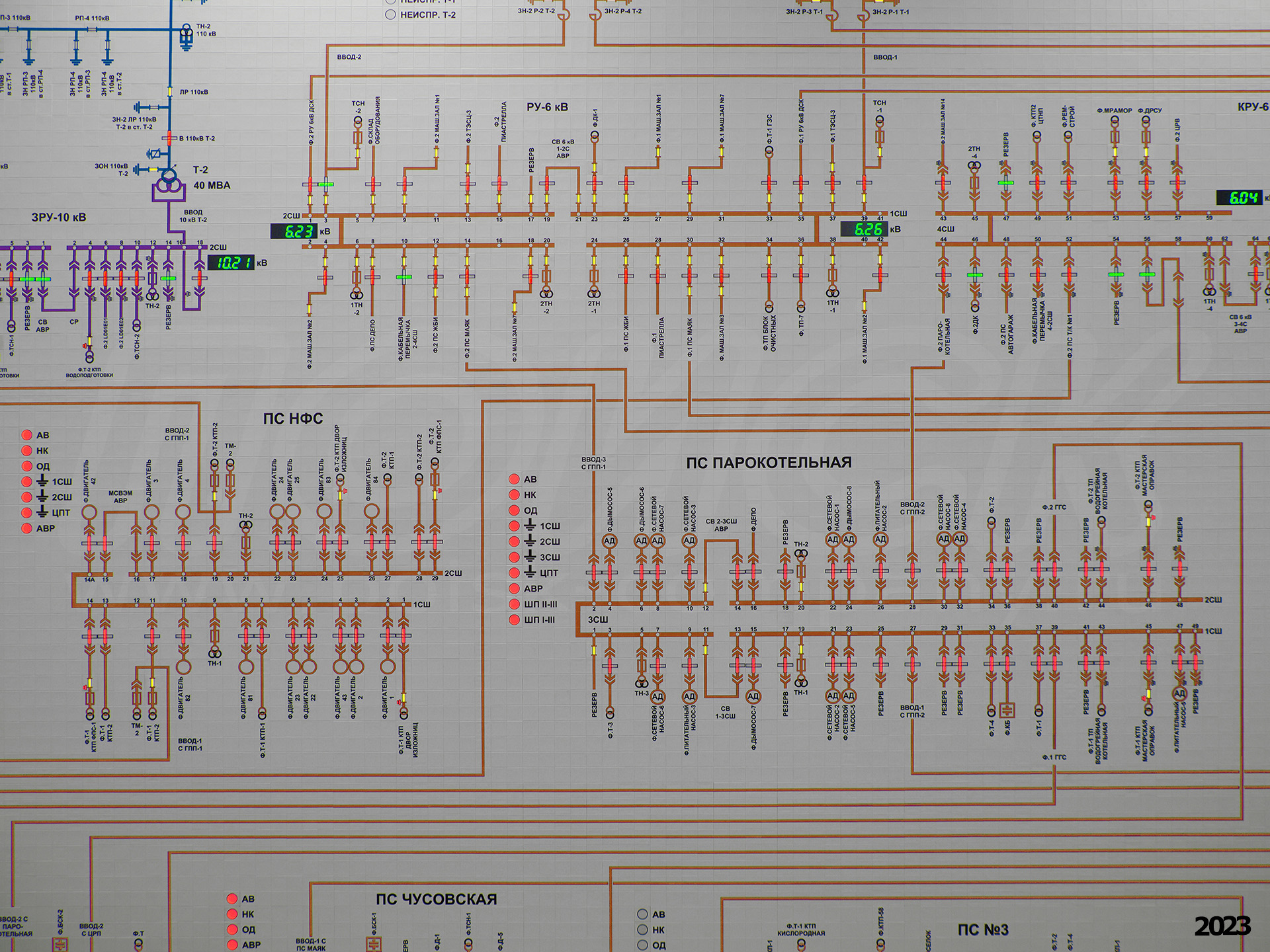

На щите отображается мнемосхема сети предприятия 220/110/35/6/0,4 кВ.

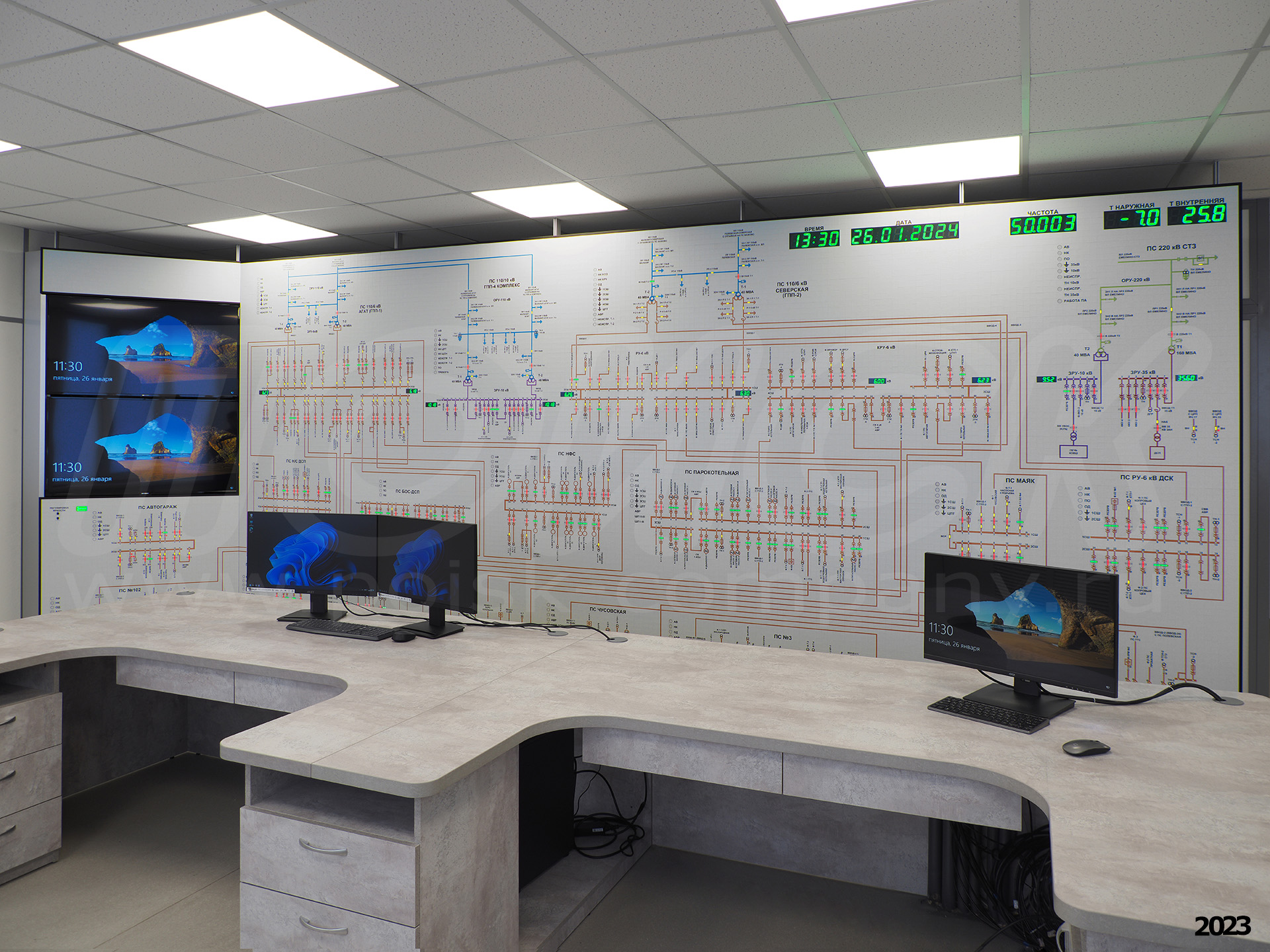

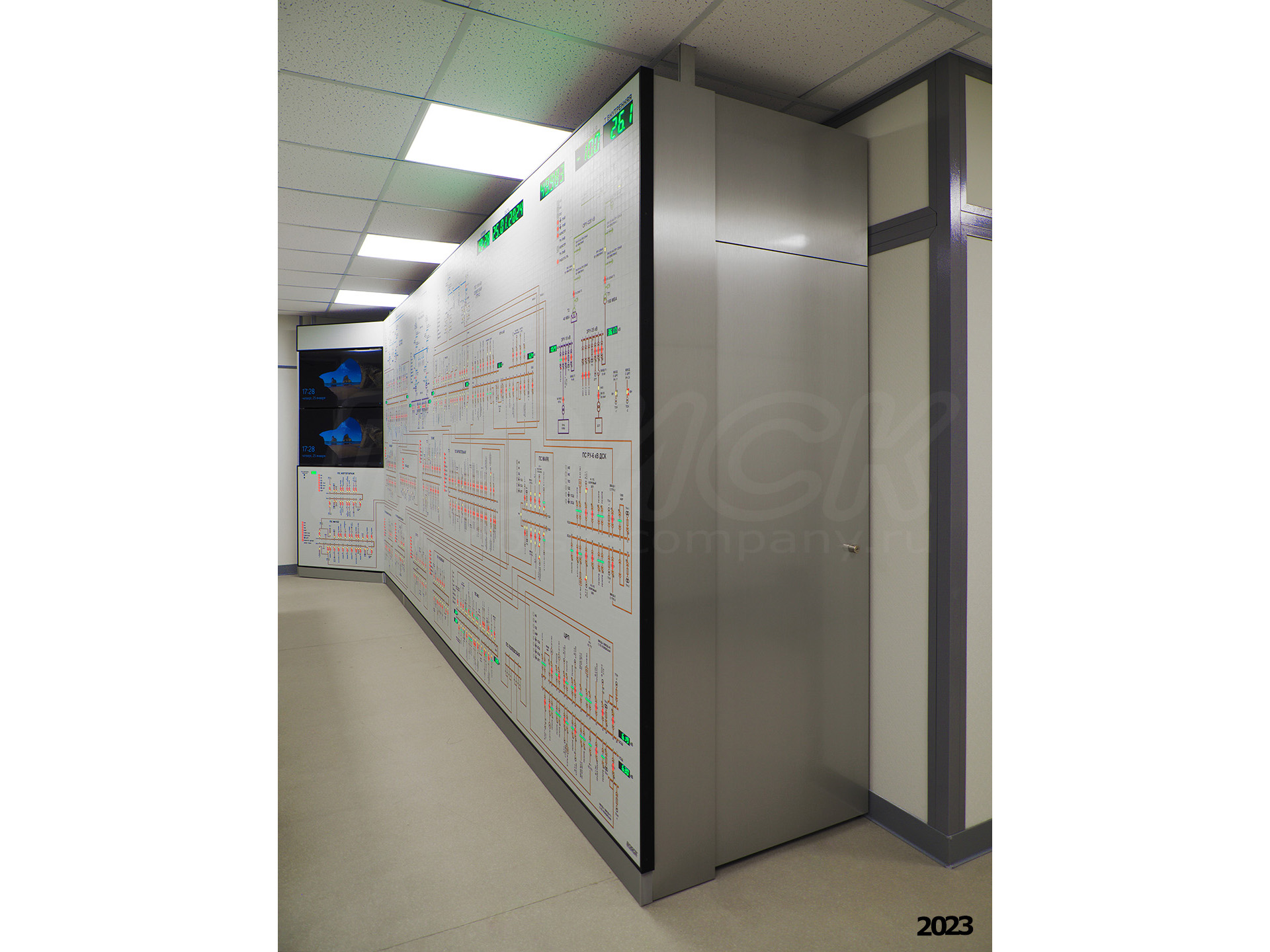

Общий размер щита – 2,5х6,0 м. Высота цоколя – 0,1 м. Щит установлен в плане помещения по ломаной линии вплотную к двум смежным стенам, глубина щита – 960 мм; для обслуживания встроенной в щит системы управления за щитом организована технологическая зона шириной от 700 до 1000 мм, доступ в которую осуществляется через дверь, расположенную с боковой стороны щита.

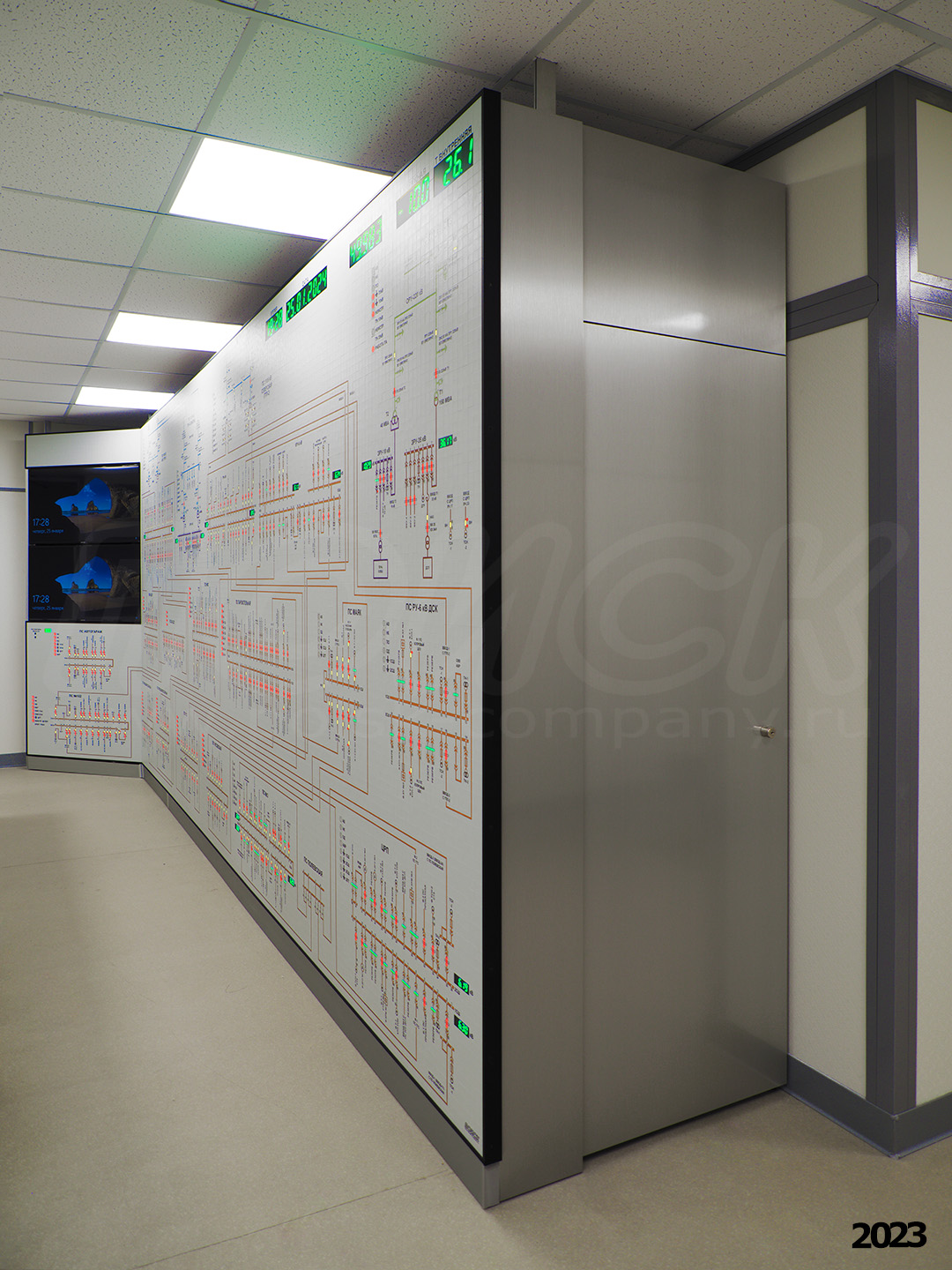

Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей. Таким же образом выполнена дверь с боковой стороны щита.

Каркас щита имеет секционную конструкцию и выполнен из высококачественных анодированных алюминиевых профилей, соединенных между собой быстродействующими замками.

Щит выполнен по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчивости мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высокоточной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого зара-нее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге.

Для закрепления на поверхности наборного поля переносных мнемосимволов (плакатов, значков) используется специальная клейкая мастика, которая после удаления не оставляет следов.

Мнемосхема щита плоская: все пассивные и активные мнемосимволы установлены заподлицо с фоновыми ячейками наборного поля щита. При этом для установки индикаторов и табло не требуется создания отверстий в основе щита, т.к. все эти приборы имеют глубину 10 мм, - такую же, как у пассивных/активных мнемосимволов и фоновых ячеек. Таким образом, любые элементы мнемосхемы при необходимости могут быть перемещены с шагом 25 мм в любое другое место щита.

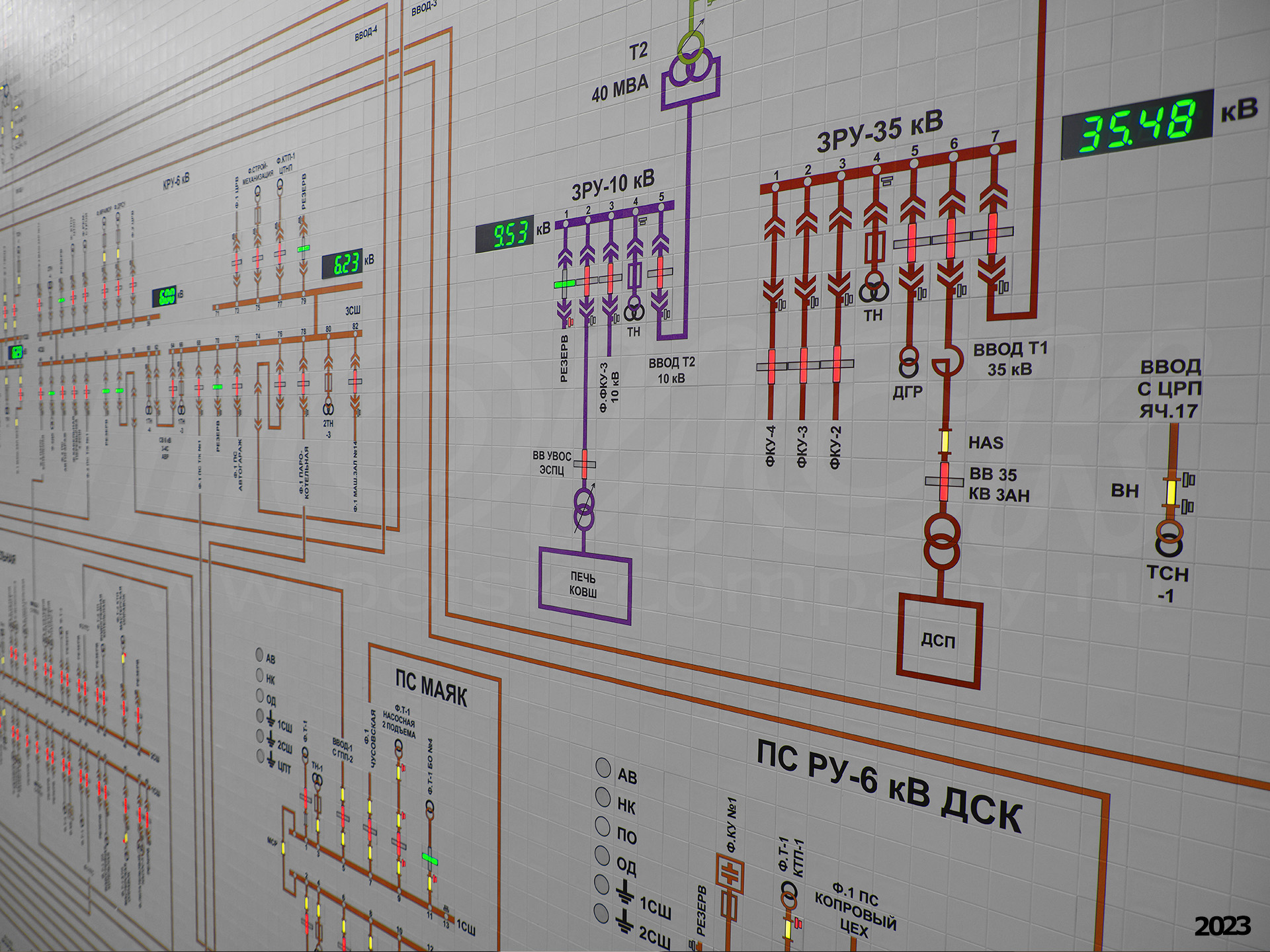

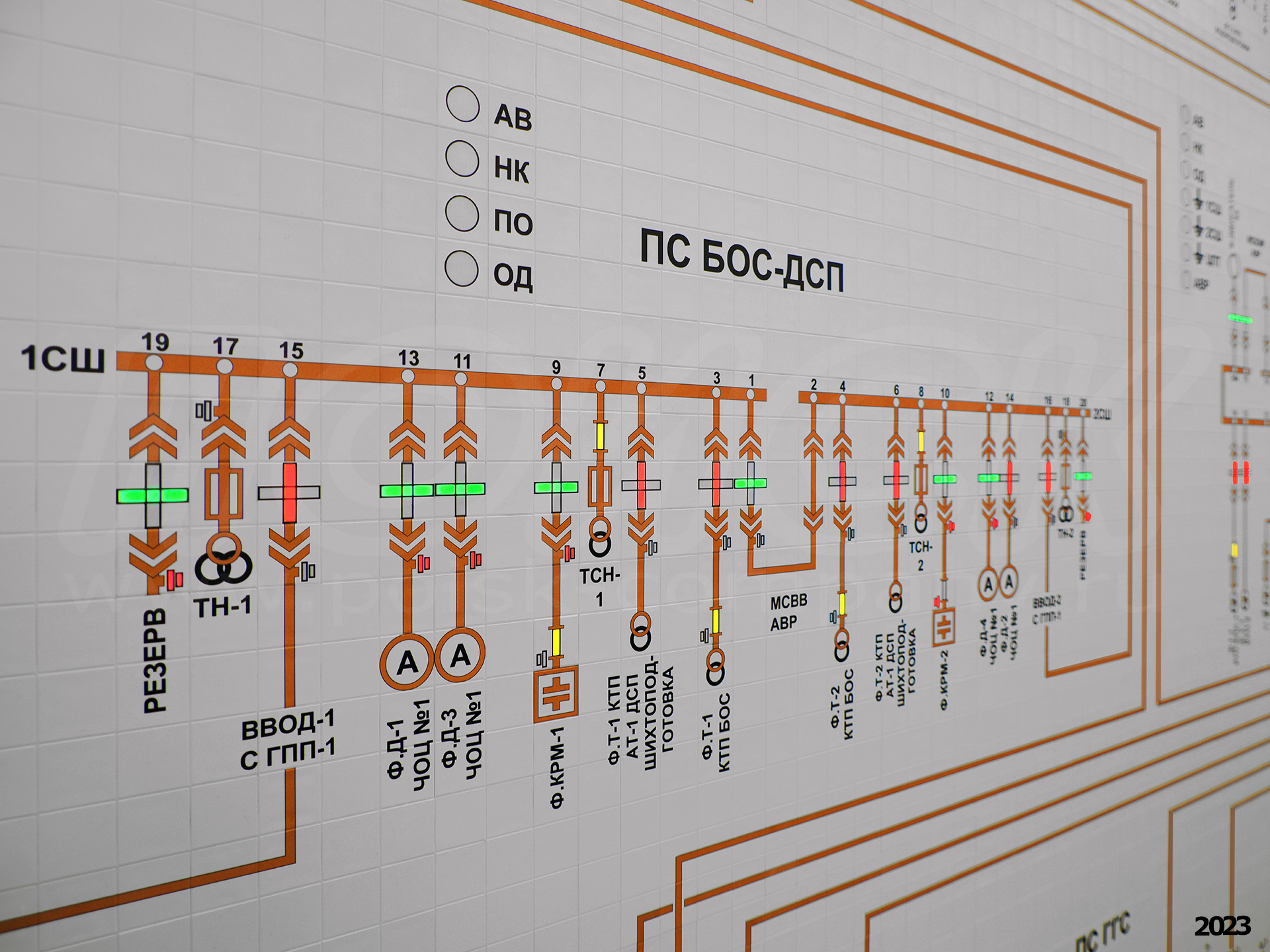

Активные мнемосимволы выполняются методом печати непрозрачного (непросвечиваемого) фона (соответствующего по цвету и фактуре обычным фоновым ячейкам наборного поля) поверх полупрозрачного корпуса мнемосимвола (подсвечиваемая зона остается неокрашенной). Благодаря такой технологии возможно создание мнемосимволов с любым внешним видом и любой символикой. Т.е. светящаяся зона активного мнемосимвола может иметь любую форму (круг, квадрат, прямоугольник, треугольник, стрелка, любая фигура под заказ) с равномерной светодиодной подсветкой. Зона свечения в зависимости от типа коммутационного аппарата занимает либо всю лицевую поверхность ячейки размером 25х25 мм, либо ее часть.

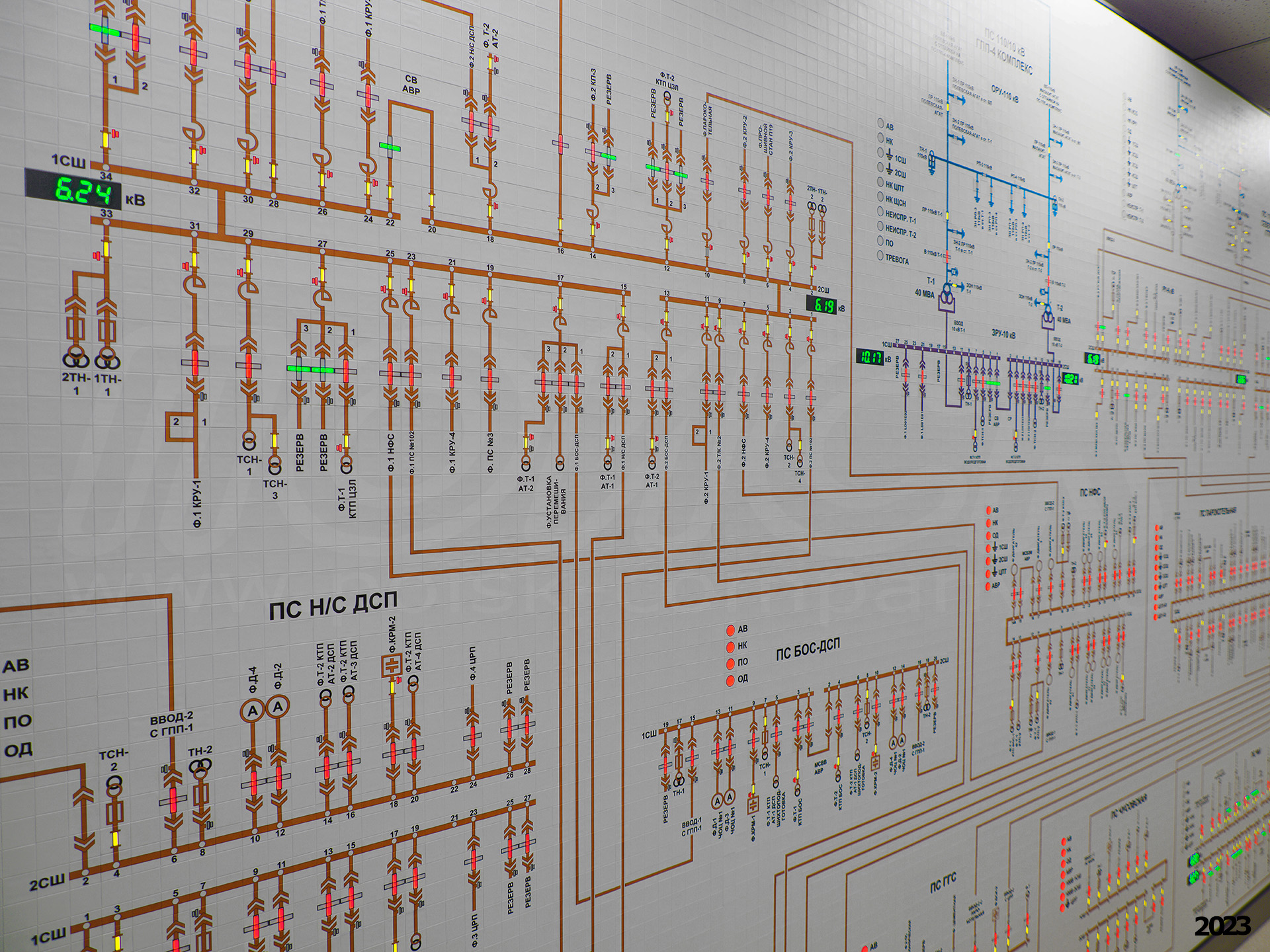

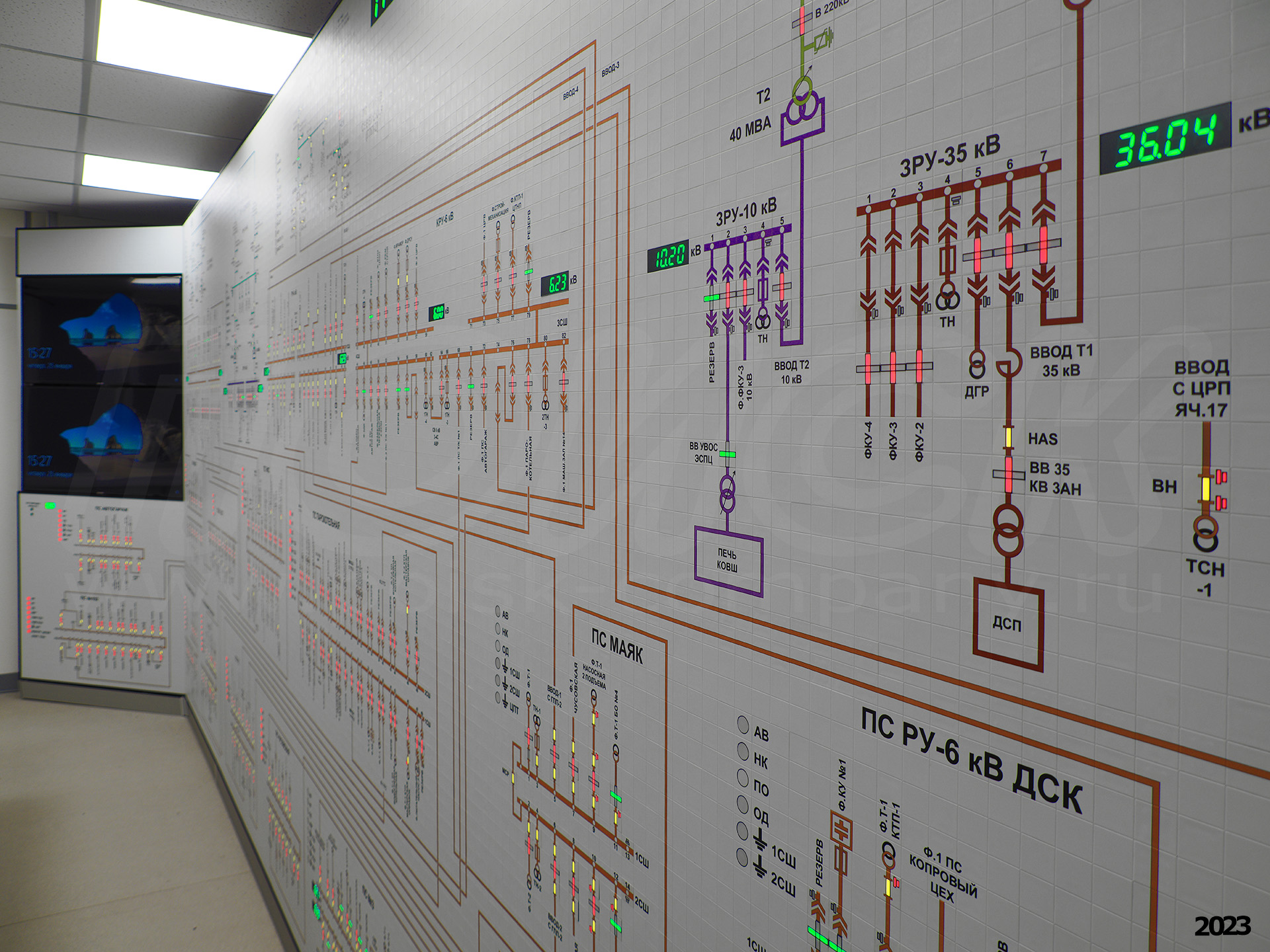

На 14 кв.м. щита размещена мнемосхема, состоящая из 18 ПС и 1 центральной распределительной подстанции (ЦРП), а также соединяющие их ЛЭП.

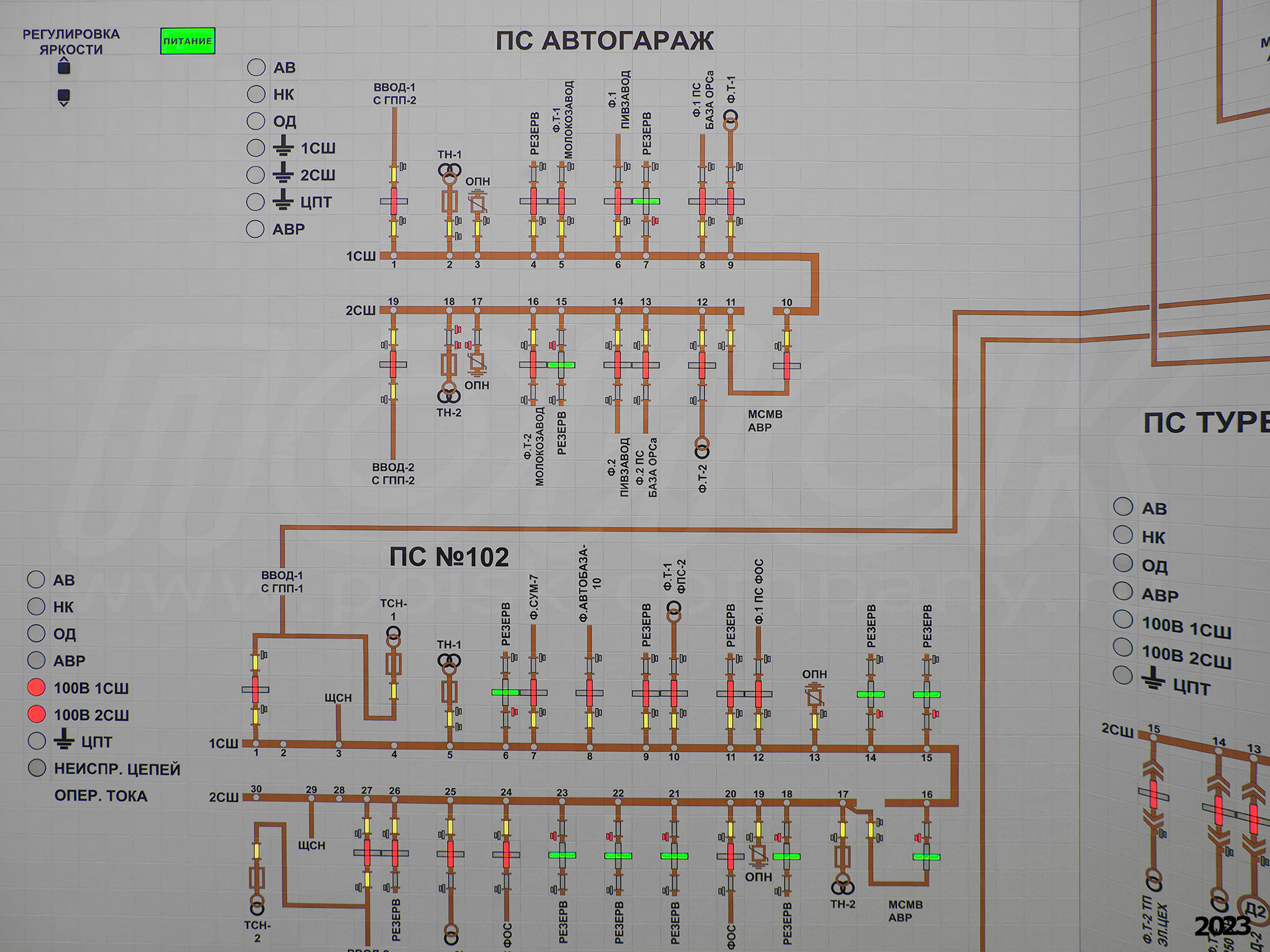

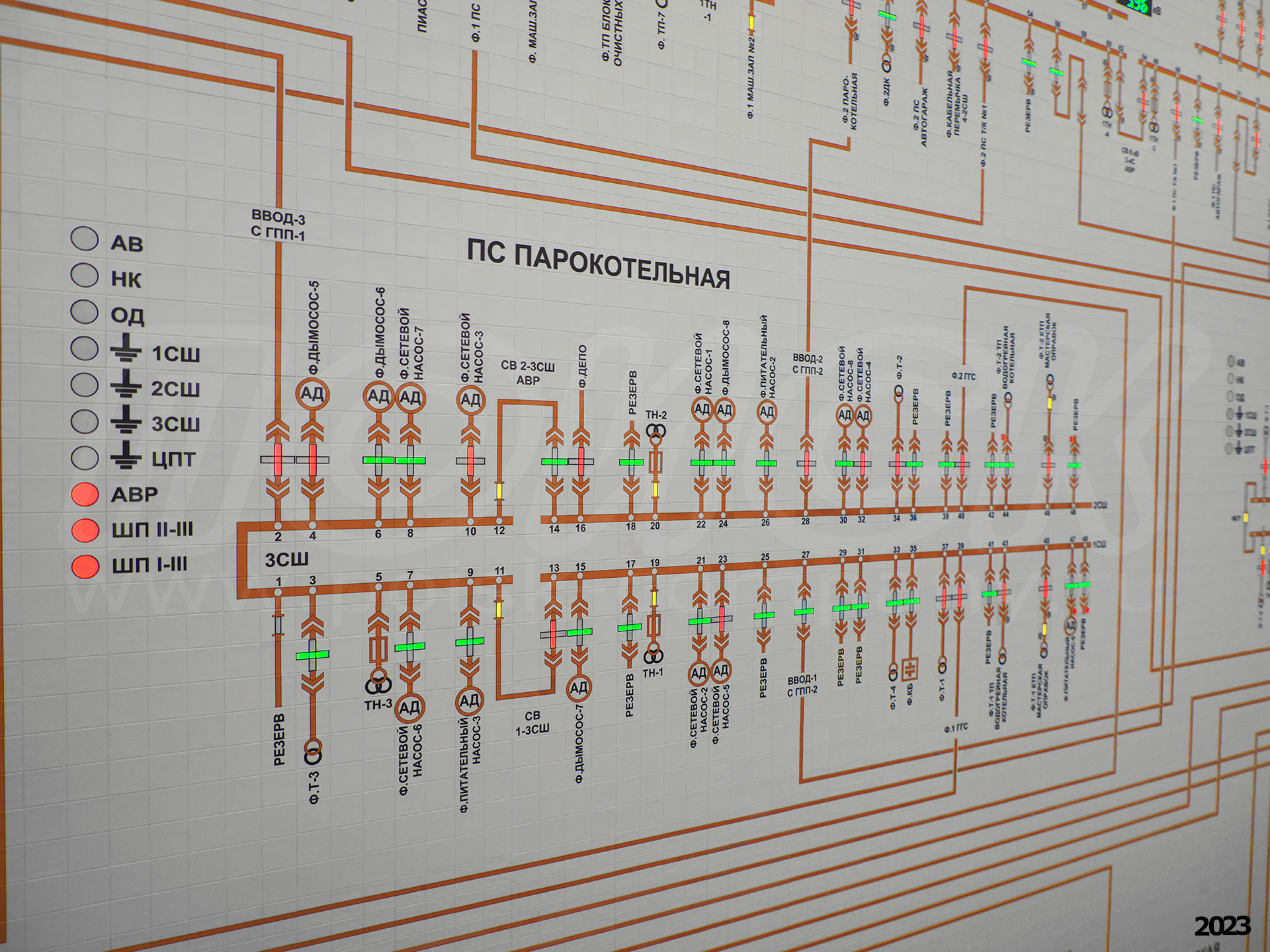

Щит – активный: коммутационные аппараты показаны мнемосимволами, оснащенными светодиодной индикацией и управляются от сервера щита. Часть из них управляется диспетчером вручную из диспетчерского ПО ZNZ, а часть – автоматически от системы телемеханики (через ПО ZNZ). Диспетчерское ПО ZNZ сопряжено с имеющейся у Заказчика системой телемеханики по протоколу МЭК 870-5-104. Всего щит содержит около 1000 активных мнемосимволов коммутационных аппаратов.

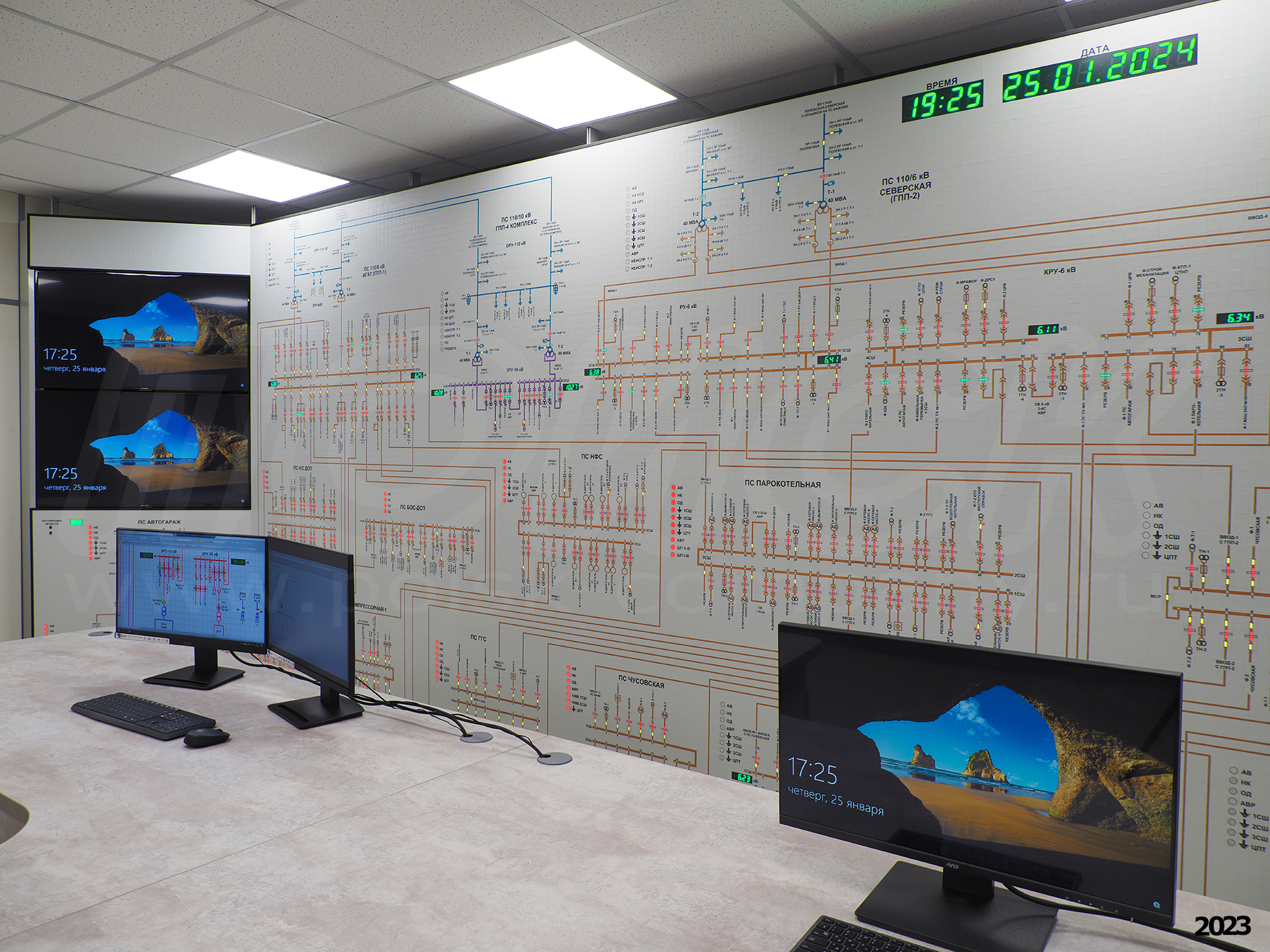

В верхней части наборного поля щита расположены числовые приборы/индикаторы, с высотой символов 60 мм, отображающие время, дату, температуру в помещении и на улице, а также частоту сети. Время и дата синхронизируются от сервера телемеханики, но, при необходимости, корректировка может производиться вручную при помощи пульта дистанционного управления.

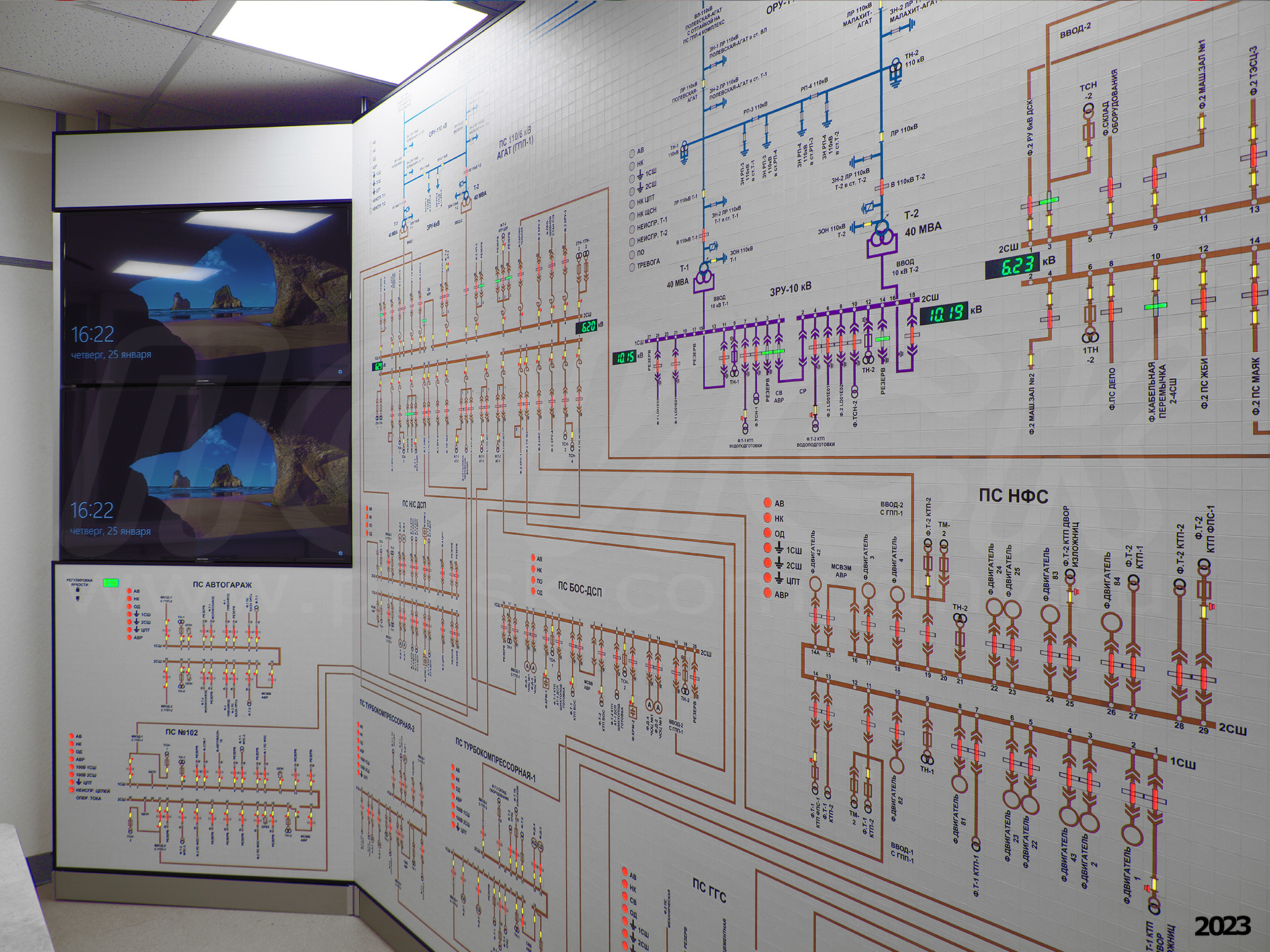

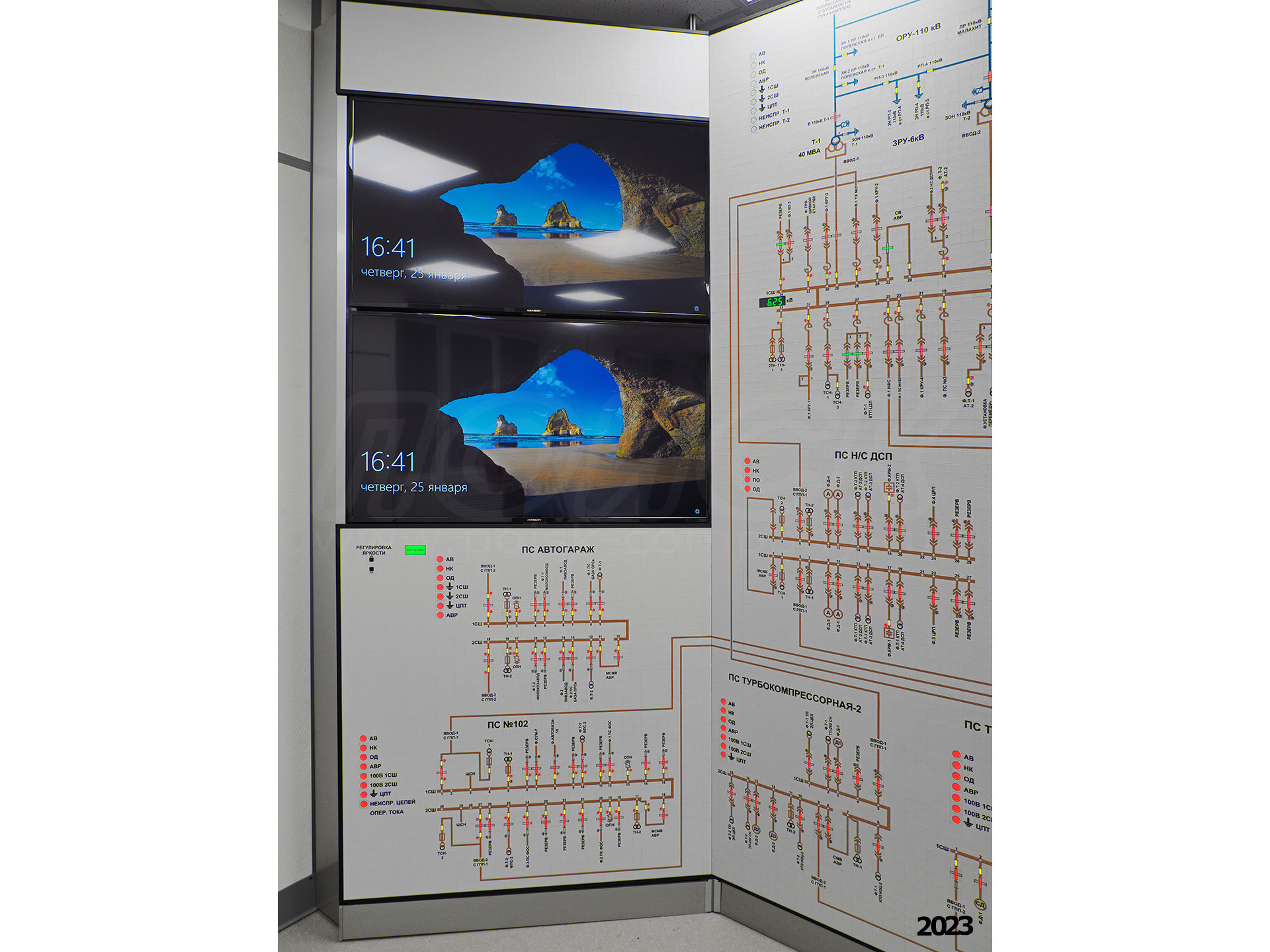

Кроме активных мнемосимволов коммутационных аппаратов щит содержит числовые семисегментные индикаторы, с высотой символов 18 мм, на которых отображаются полученные от системы телемеханики телеизмерения. В крайнюю секцию щита встроены две ЖК-панели 43". Экраны ЖК-панелей находятся в одной плоскости с панелью наборного поля щита (заподлицо). В дополнение ЖК-панелей был поставлен матричный коммутатор и компьютер АРМ телемеханики, с помощью которых можно выводить информацию на эти ЖК-панели.

Питание и управление всеми активными мнемосимволами осуществляется при помощи контроллеров серии KZ производства компании ПОИСК, в которых реализована функция поканальной регулировки яркости, защиты выходов от короткого замыкания на землю и на шину 24 В, а также функция контроля целостности всей выходной цепи: источник питания - мнемосимвол - провода - соединительные контакты - выход контроллера.

Управление контроллерами щита осуществляется от головного контроллера щита, размещенного в щите под встроенными ЖК-панелями. На нем установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационная управляющая станция, серверная часть), включая дополнительные модули:

• - Журнал событий,
• - Отклонение от нормальной схемы,
• - модуль Внешние связи. МЭК-104-Мастер/ОРС-Клиент,

а также непосредственно управляющий контроллерами драйвер PDMT.

В ПО ZNZ диспетчеры работают с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей производить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мнемосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое.

В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная".

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 480 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в отдельном закрытом металлическом шкафу. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

После установки диспетчерского щита специалисты компании ПОИСК провели сопряжение щита с системой телемеханики на программном уровне по протоколу МЭК 870-5-104.
