При поступлении на один или несколько входов сигналов срабатывания защит щит переходит в состояние СОБЫТИЕ, при котором:

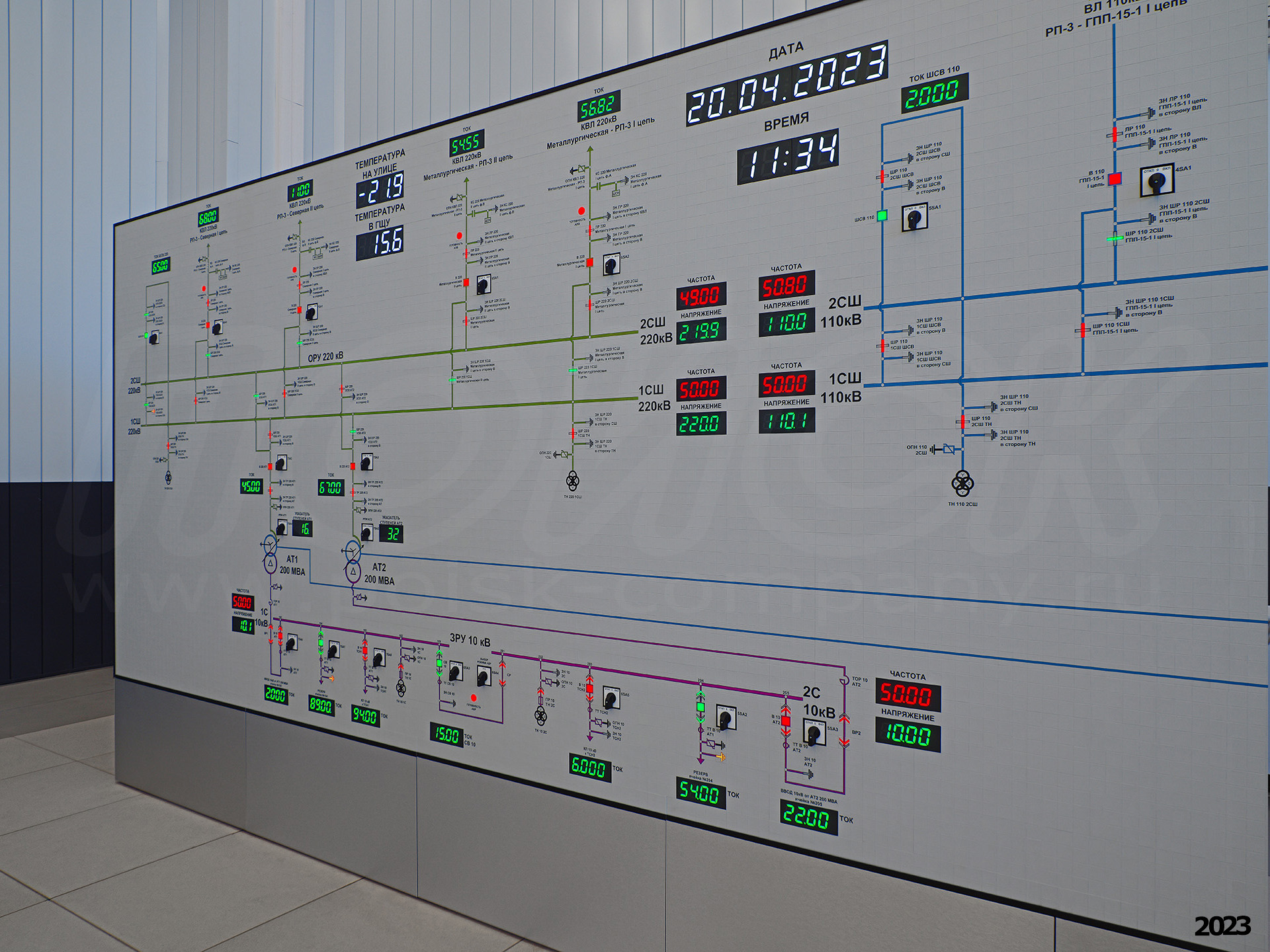

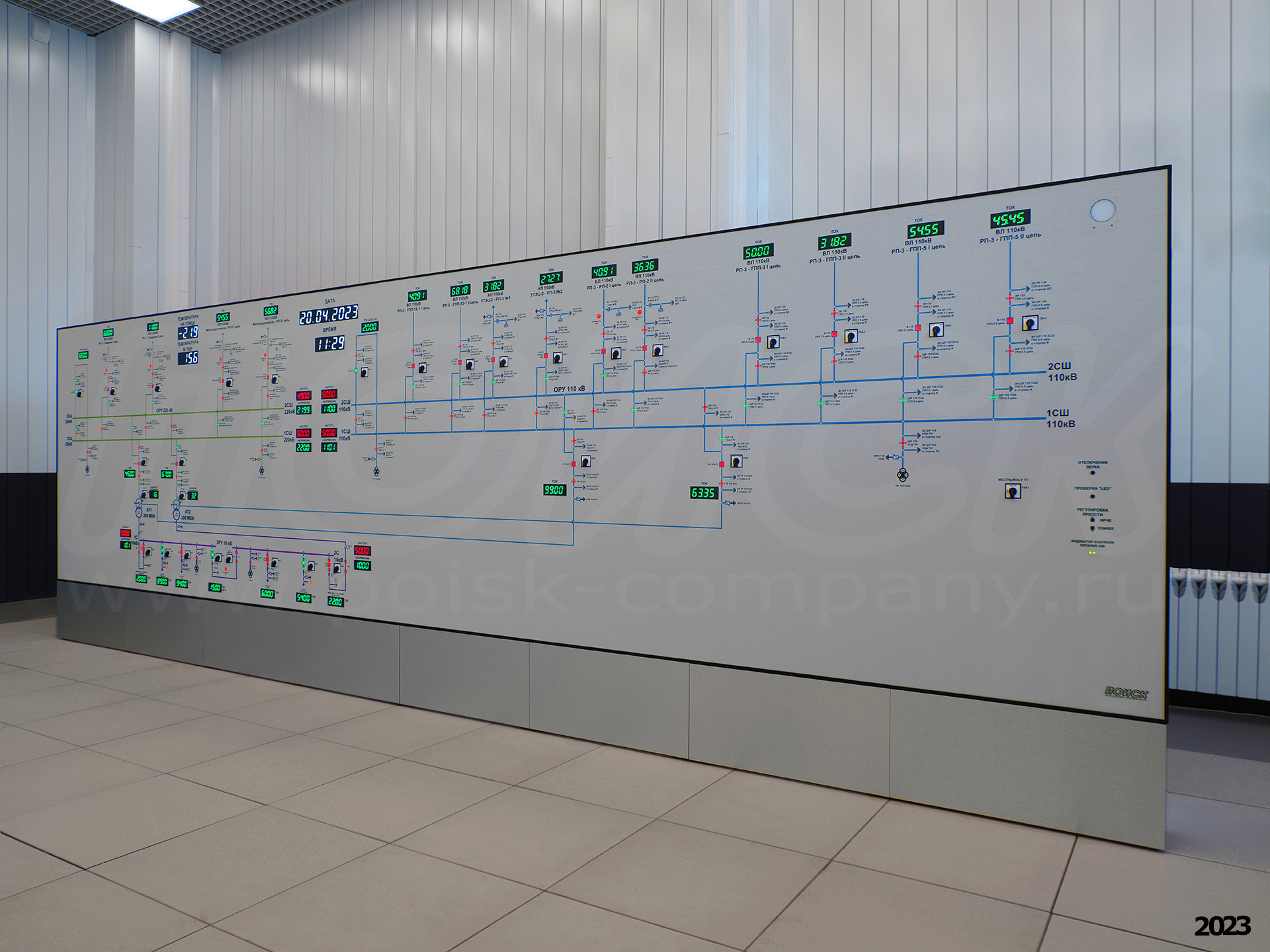

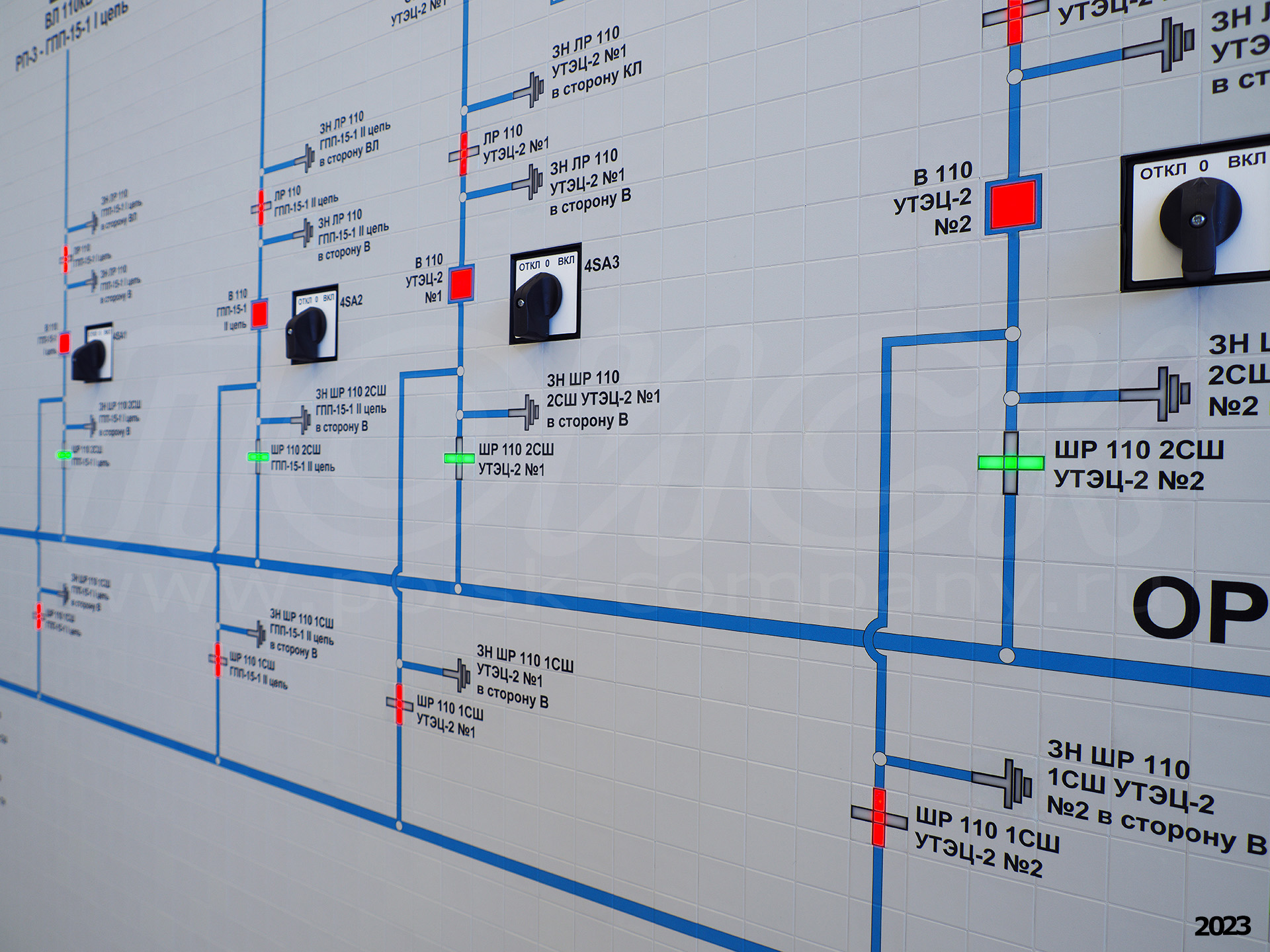

• яркость всех мнемосимволов КА, кроме тех, на которые пришел сигнал СРАБАТЫВАНИЕ ЗАЩИТ, переводится на определенный невысокий фиксированный (программируемый пользователем) уровень PWM MIN, на фоне которого отчетливо выделяется мнемосимвол, получивший сигнал СРАБАТЫВАНИЕ ЗАЩИТ и мигающий на повышенном уровне яркости цветом отключенного состояния (в данном случае - зеленым),
• мнемосимвол, получивший сигнал СРАБАТЫВАНИЕ ЗАЩИТ, мигает с частотой около 1 Гц, меняя яркость от уровня PWM MIN до максимально возможного,
• включается общий светозвуковой аварийный сигнализатор событий (светящийся двумя цветами круг диаметром 75 мм, оснащенный двумя звукоизлучателями),
• яркость цифровых индикаторов не меняется (продолжает оставаться на уровне, предшествующем наступлению режима СОБЫТИЕ),
• состояние щита СОБЫТИЕ длится до тех пор, пока не будет произведено квитирование.

Квитирование аварийного состояния может производиться из АСУ ТП или непосредственно со щита. Квитирование из АСУ ТП происходит следующим образом:

• терминал управления выключателем получает команду квитирования непосредственно от АСУ ТП,
• несоответствие между состоянием выключателя и его состоянием в АСУ ТП ликвидируется, сигнал СРАБАТЫВАНИЕ ЗАЩИТ, направленный в щит в момент срабатывания защиты, снимается,
• щит, пребывавший с момента получения сигнала СРАБАТЫВАНИЕ ЗАЩИТ в состоянии СОБЫТИЕ (мигание символа выключателя, понижение общей яркости символов КА, звуковой сигнал), переходит в обычное рабочее состояние (яркость символов КА возвращается на первоначальный «рабочий» уровень, символ «аварийного» выключателя перестает мигать и также переходит на рабочий уровень яркости, звуковой сигнал отключается).

Квитирование со щита происходит следующим образом:

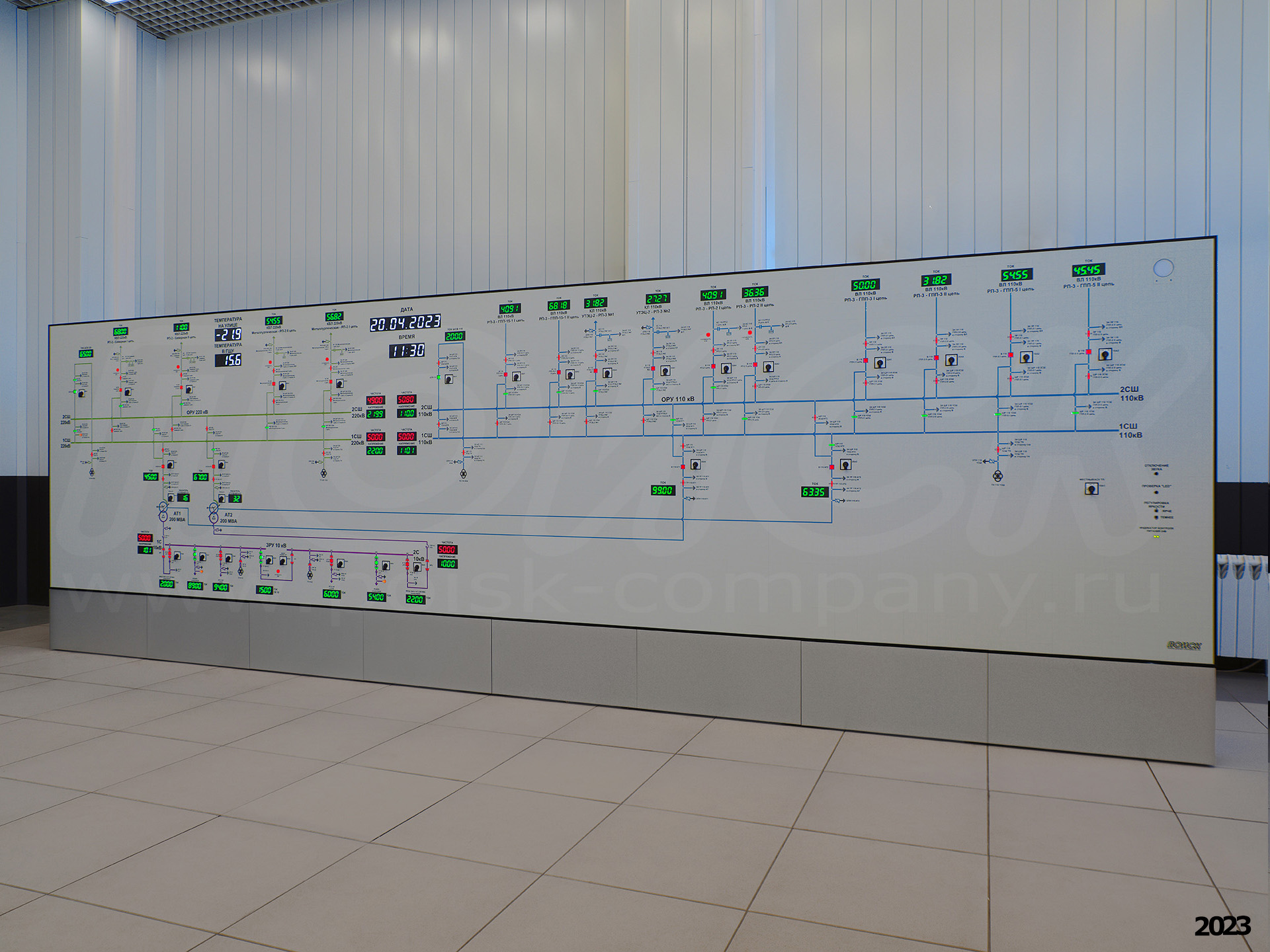

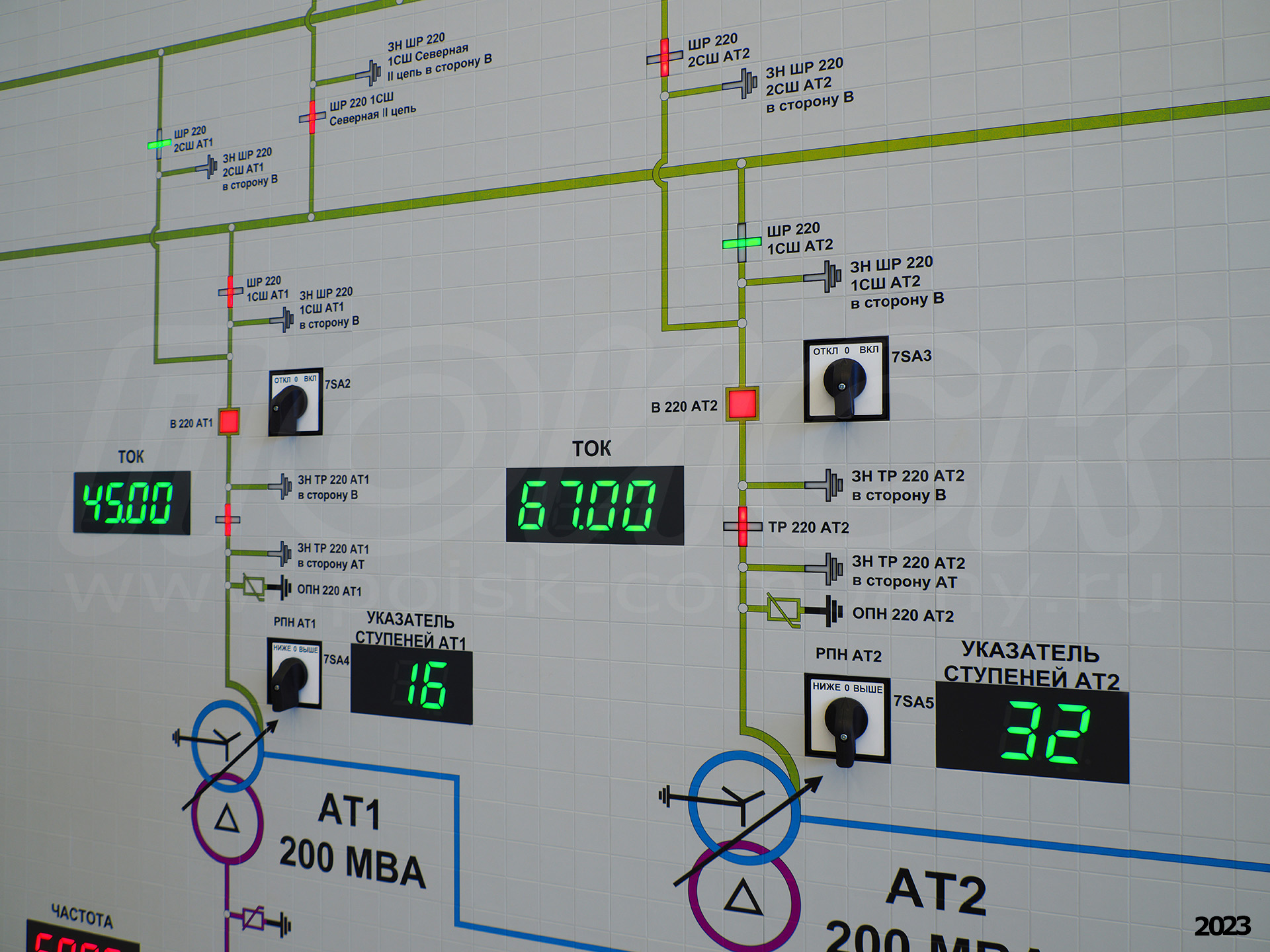

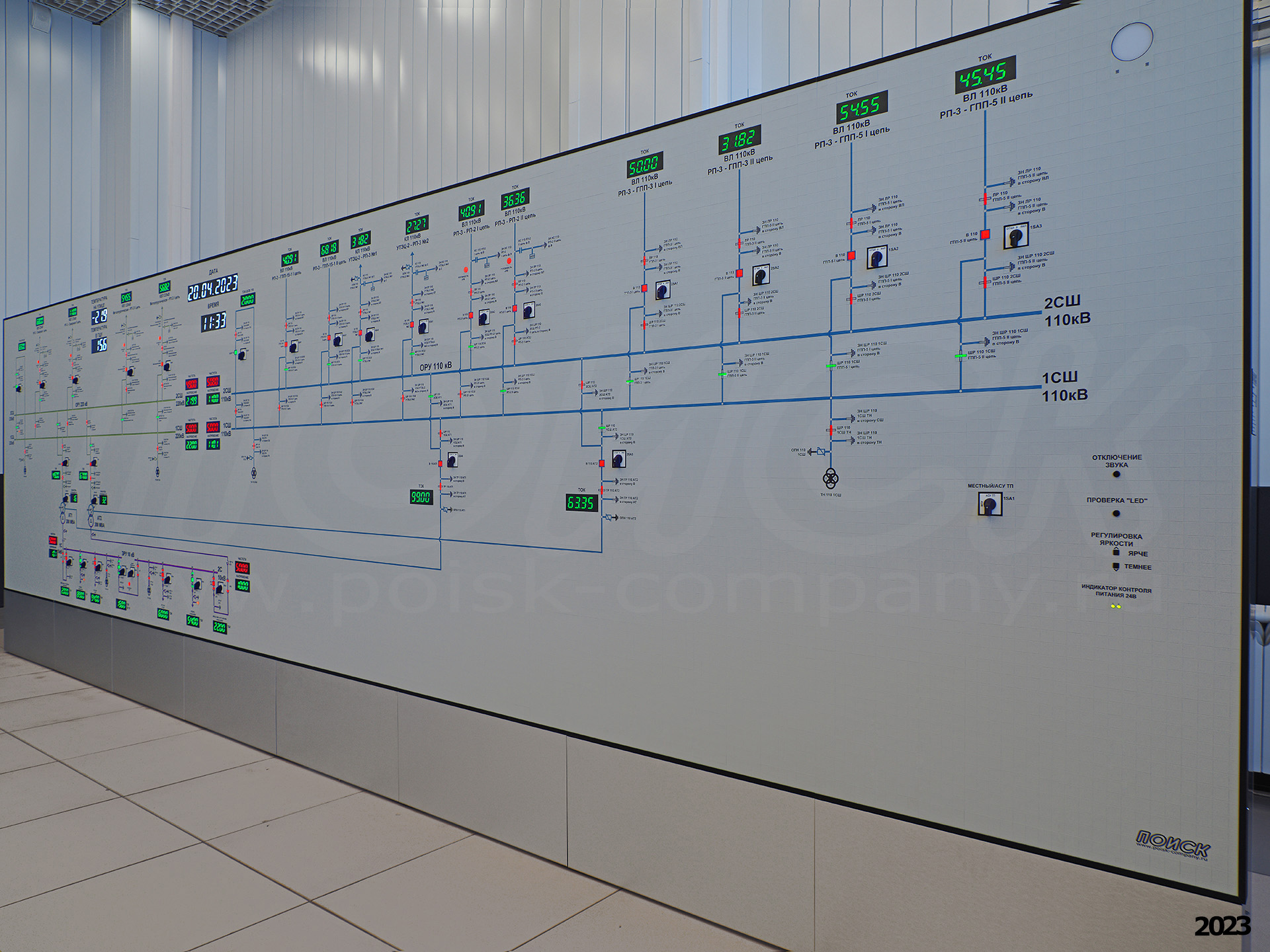

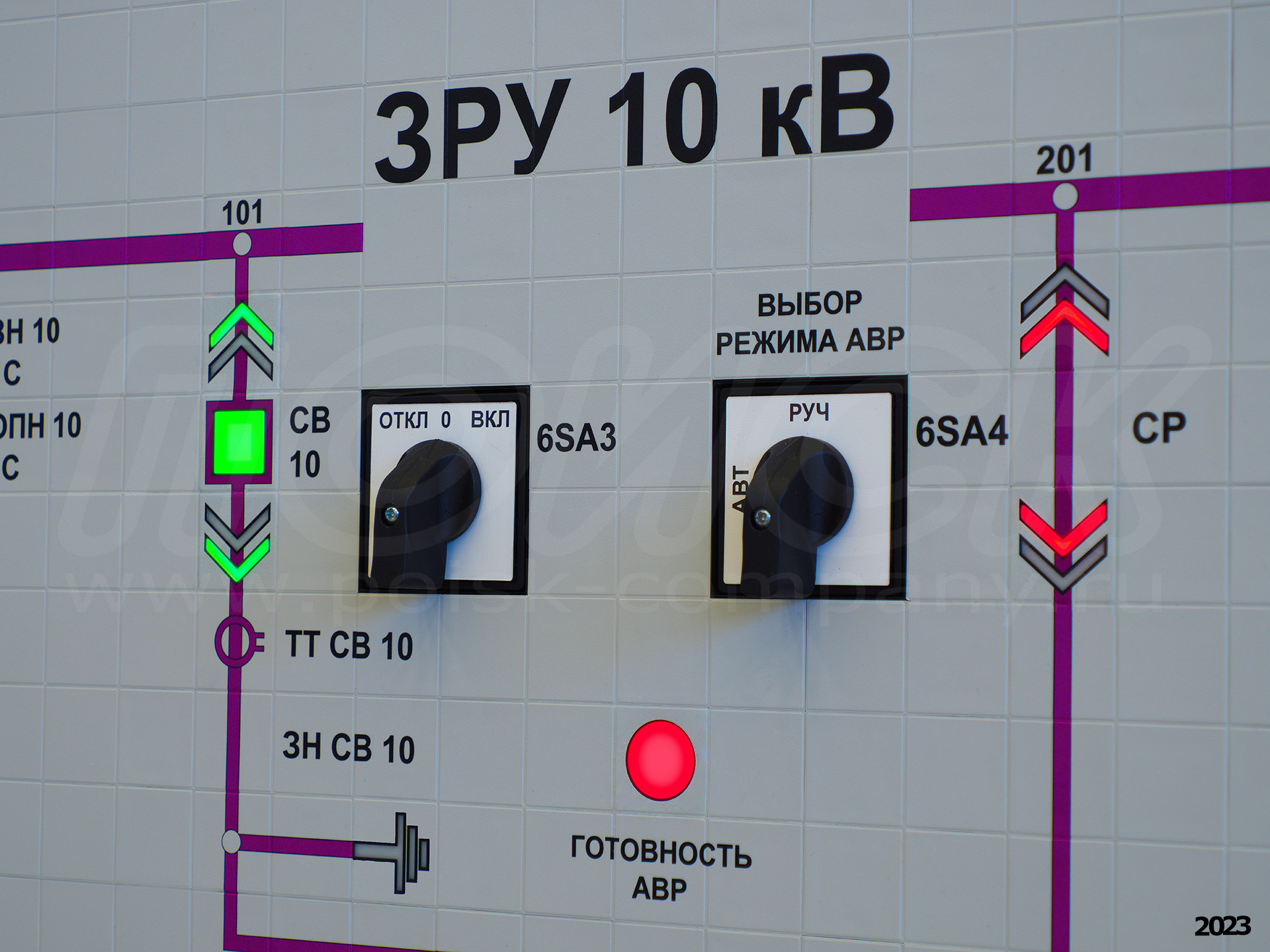

• ключ управления «аварийным» выключателем на щите поворачивается оператором в положение ОТКЛЮЧЕН и удерживается в нем на протяжении определенного времени (ключ с самовозвратом в среднее положение),
• сигнал ОТКЛЮЧЕНИЕ поступает в терминал, в данном режиме работы терминал воспринимает эту команду, как команду квитирования, ликвидирует несоответствие между состоянием выключателя и состоянием ключа на щите (как он его «понимает»), снимает сигнал СРАБАТЫВАНИЕ ЗАЩИТ, идущий на щит,
• щит, пребывавший с момента получения сигнала СРАБАТЫВАНИЕ ЗАЩИТ в состоянии СОБЫТИЕ (мигание символа выключателя, понижение общей яркости символов КА, звуковой сигнал), переходит в обычное рабочее состояние (яркость символов КА возвращается на первоначальный «рабочий» уровень, символ «аварийного» выключателя перестает мигать и также переходит на рабочий уровень яркости, звуковой сигнал отключается).

На щите имеется кнопка ОТМЕНА ЗВУКА. Нажатие на эту кнопку вызовет отключение звукового сигнала, несмотря на продолжение режима СОБЫТИЕ. Световая индикация светозвукового сигнализатора останется и продолжится до момента квитирования. Данной кнопкой можно воспользоваться в любой момент состояния СОБЫТИЕ независимо от того, какой вариант квитирования предполагается использовать.

В случае одновременного (или последовательного) аварийного отключения нескольких выключателей на щит поступит соответствующее количество сигналов СРАБАТЫВАНИЕ ЗАЩИТ. Щит перейдет в состояние СОБЫТИЕ, но в режим мигания с повышенной яркостью войдут несколько мнемосимволов - те, на которые поступят упомянутые сигналы. Квитирование в данном случае будет осуществляться последовательно. Сначала ключ управления одного из выключателей будет повернут в положение отключен, через какое-то время терминал снимет сигнал СРАБАТЫВАНИЕ ЗАЩИТ по данному выключателю, мнемосимвол данного выключателя перейдет в режим непрерывного свечения на яркости PWM MIN. Звуковой сигнал, если он до этого был отключен, возобновится. Затем поворотом ключа управления следующего аварийно отключившегося выключателя квитируется его состояние, и так далее. В нормальный рабочий режим щит вернется только после квитирования последнего из аварийных событий.

Оптимальный уровень яркости PWM MIN подбирается и устанавливается на начальном этапе эксплуатации щита и может быть изменен впоследствии при необходимости с помощью тех же встроенных в щит кнопок регулировки яркости.

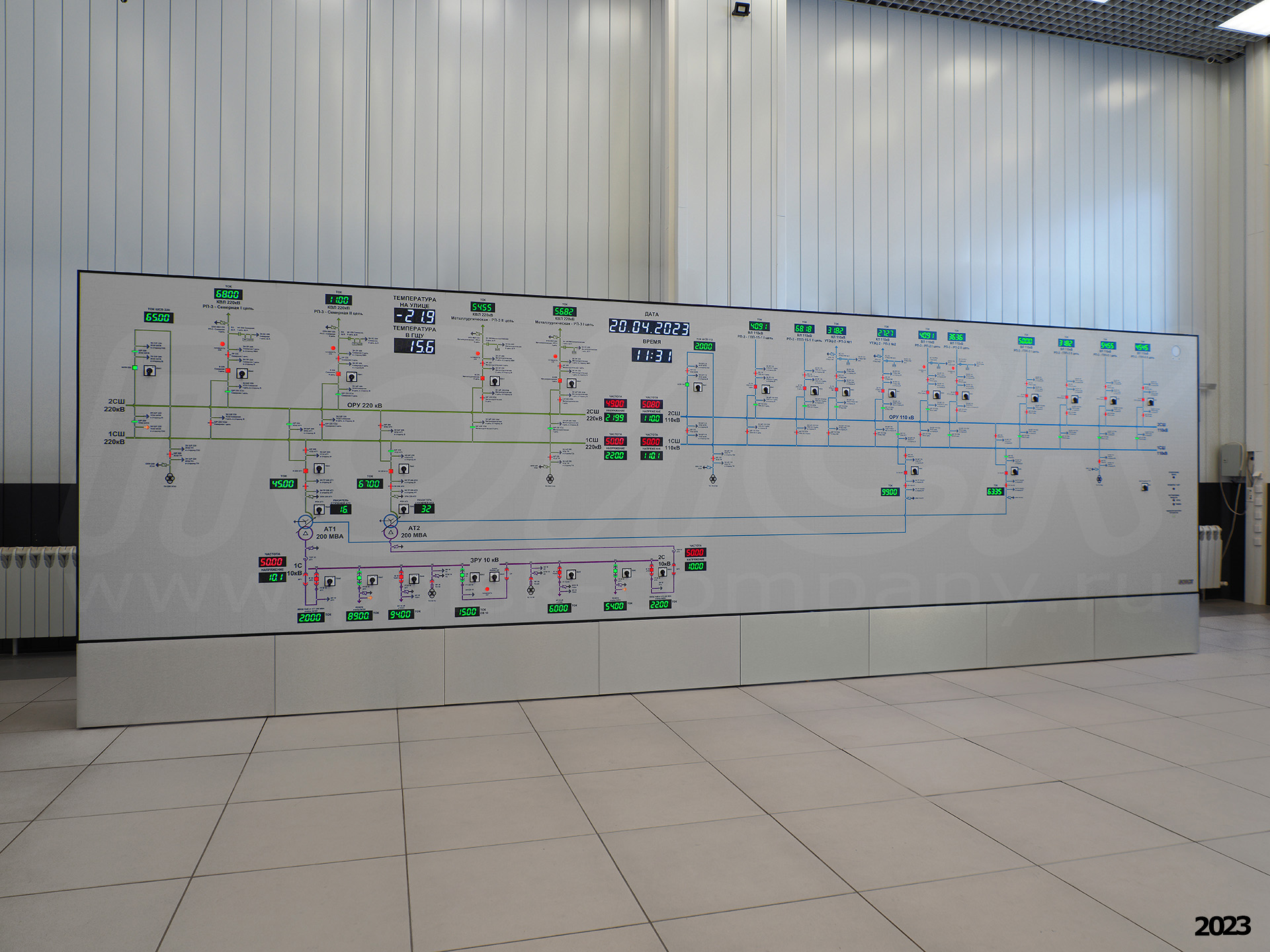

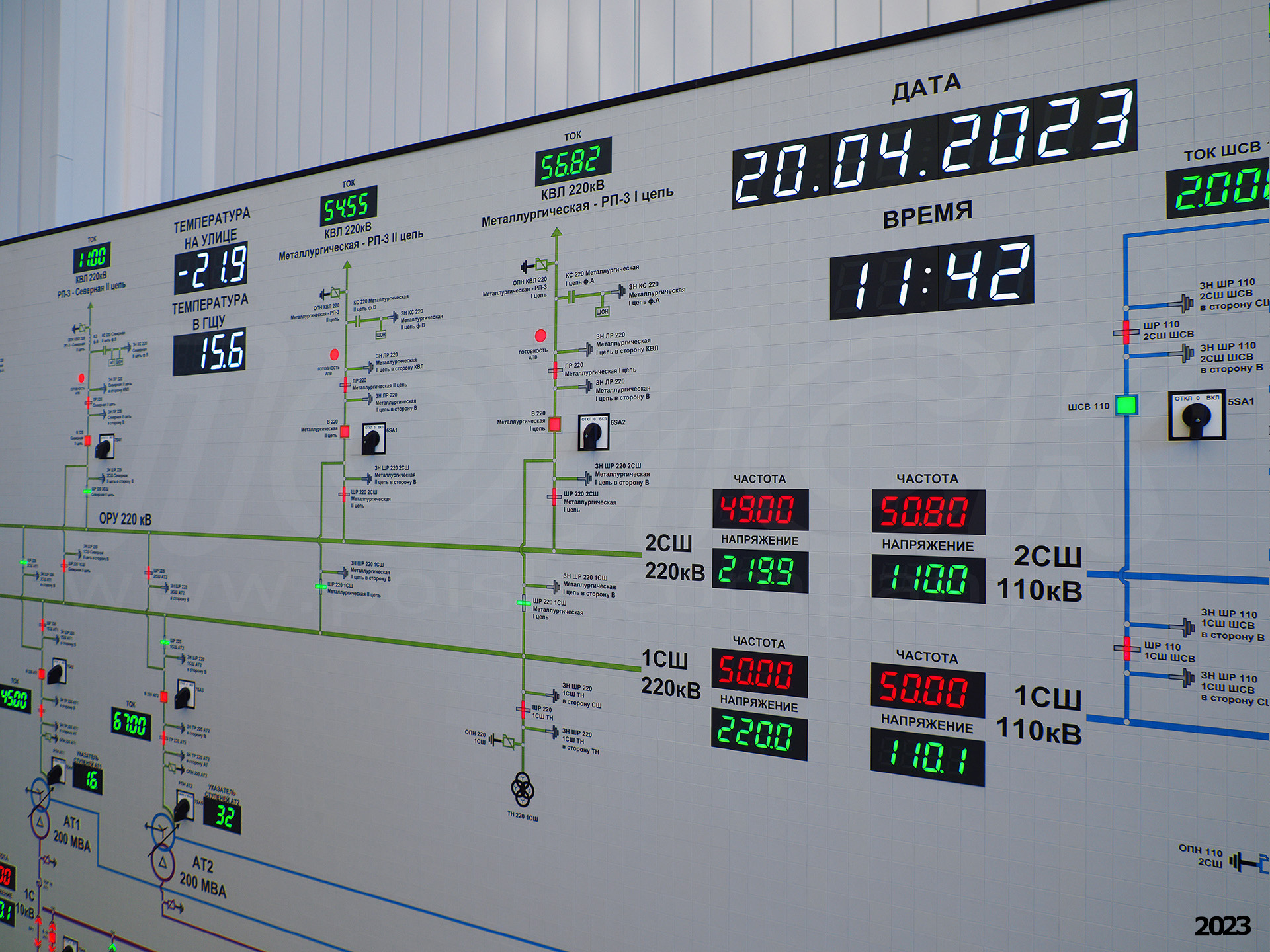

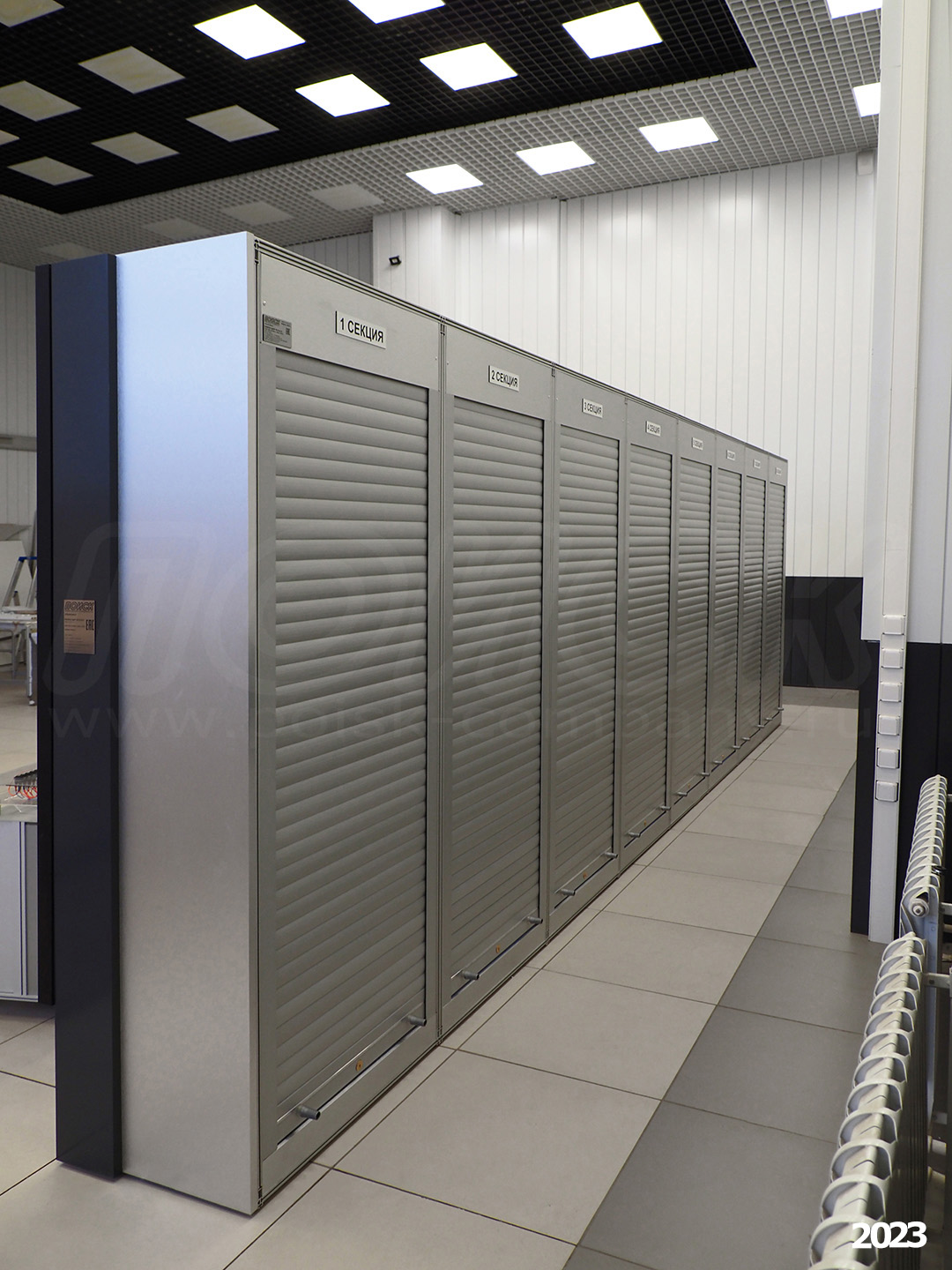

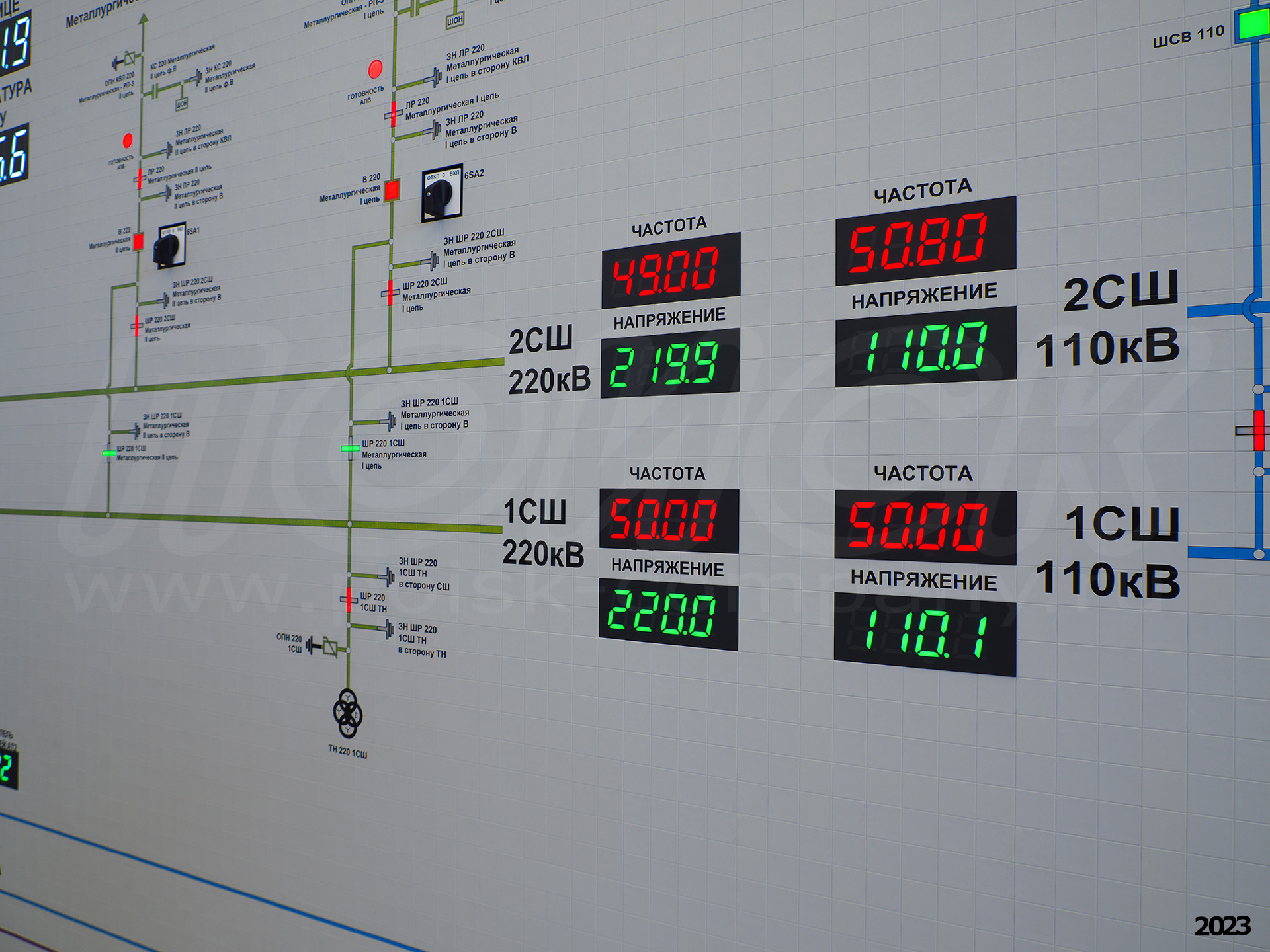

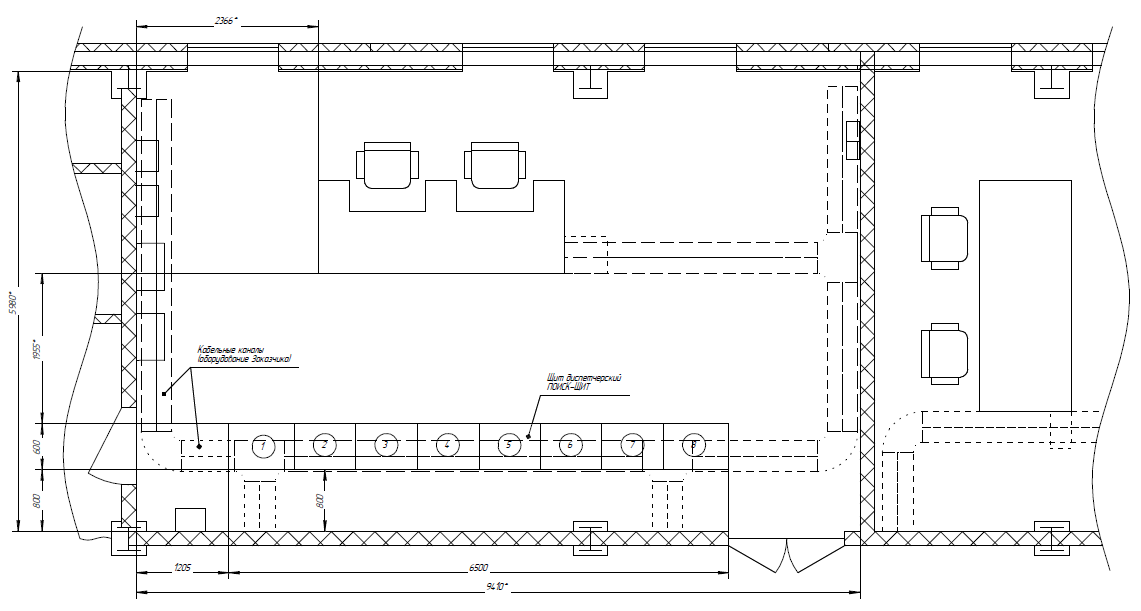

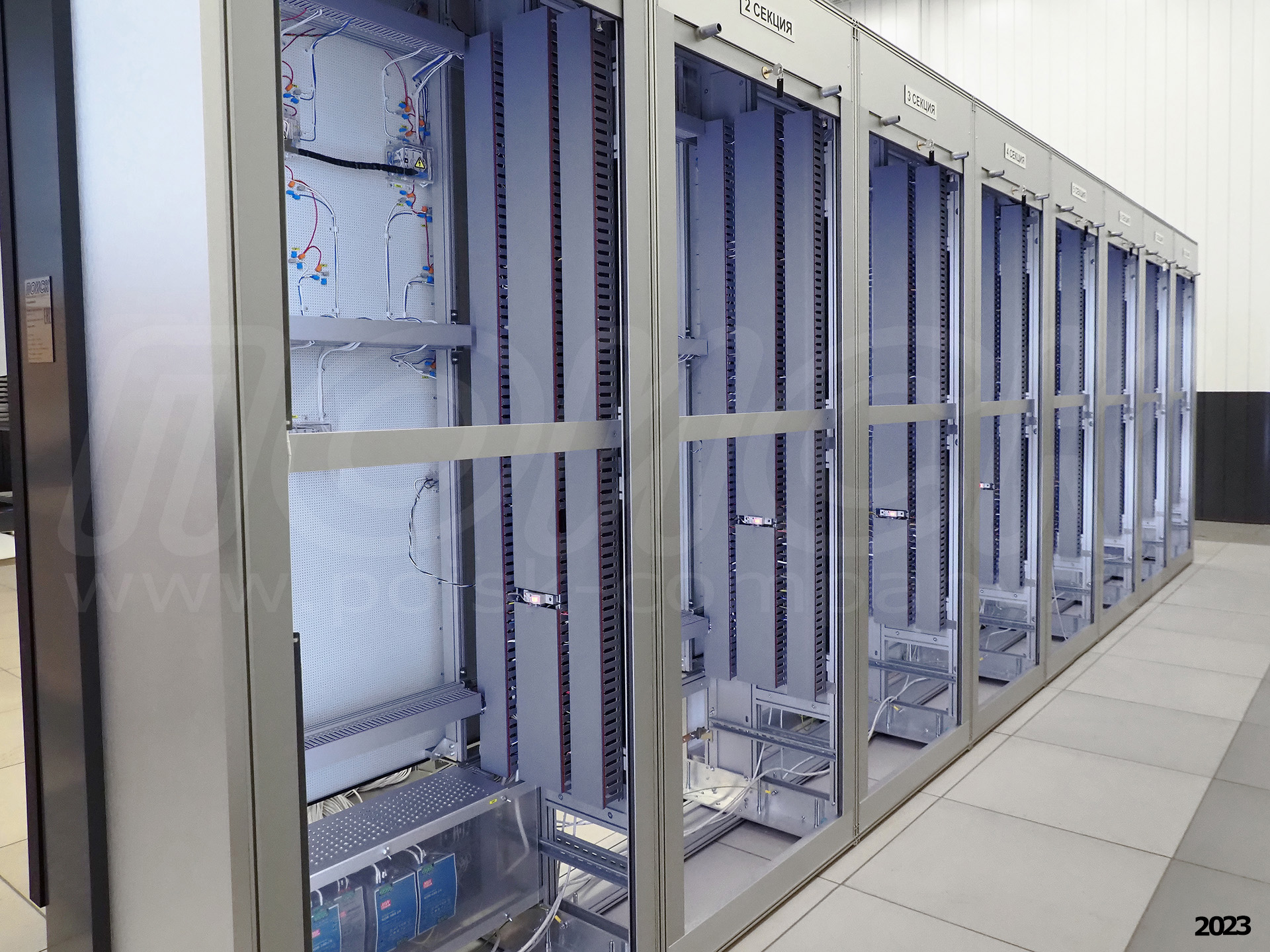

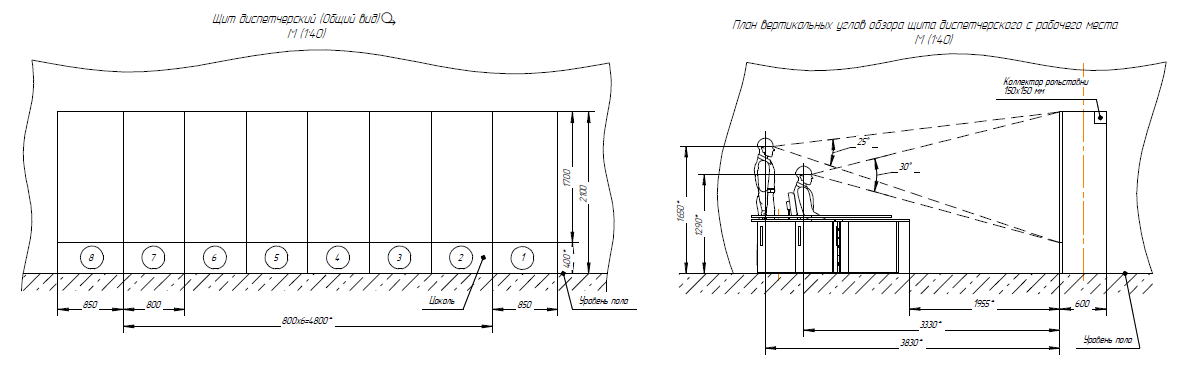

Расположенные на мнемосхеме цифровые индикаторы токов, напряжений, частоты и температуры получают информацию по цифровым каналам связи (RS-485/Modbus-RTU) частично от АСУ ТП, а частично напрямую от измерительных приборов. Синхронизация времени в часах и индикаторе даты, расположенных на щите, происходит с помощью сервера интерфейсов SERFACE по протоколу NMEA, который, в свою очередь, подключен к локальной сети предприятия заказчика по сети Ethernet и синхронизируется как клиент с NTP-серверами предприятия (основной, резервный). Всего можно настроить 4 сервера NTP.
