421. НОЯБРЬ 2017 г. Диспетчерский видеощит для ООО "Удмуртэнергонефть", г. Ижевск, Удмуртская Республика

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) диспетчерского видеощита для ООО "Удмуртэнергонефть", г. Ижевск, Удмуртская Республика

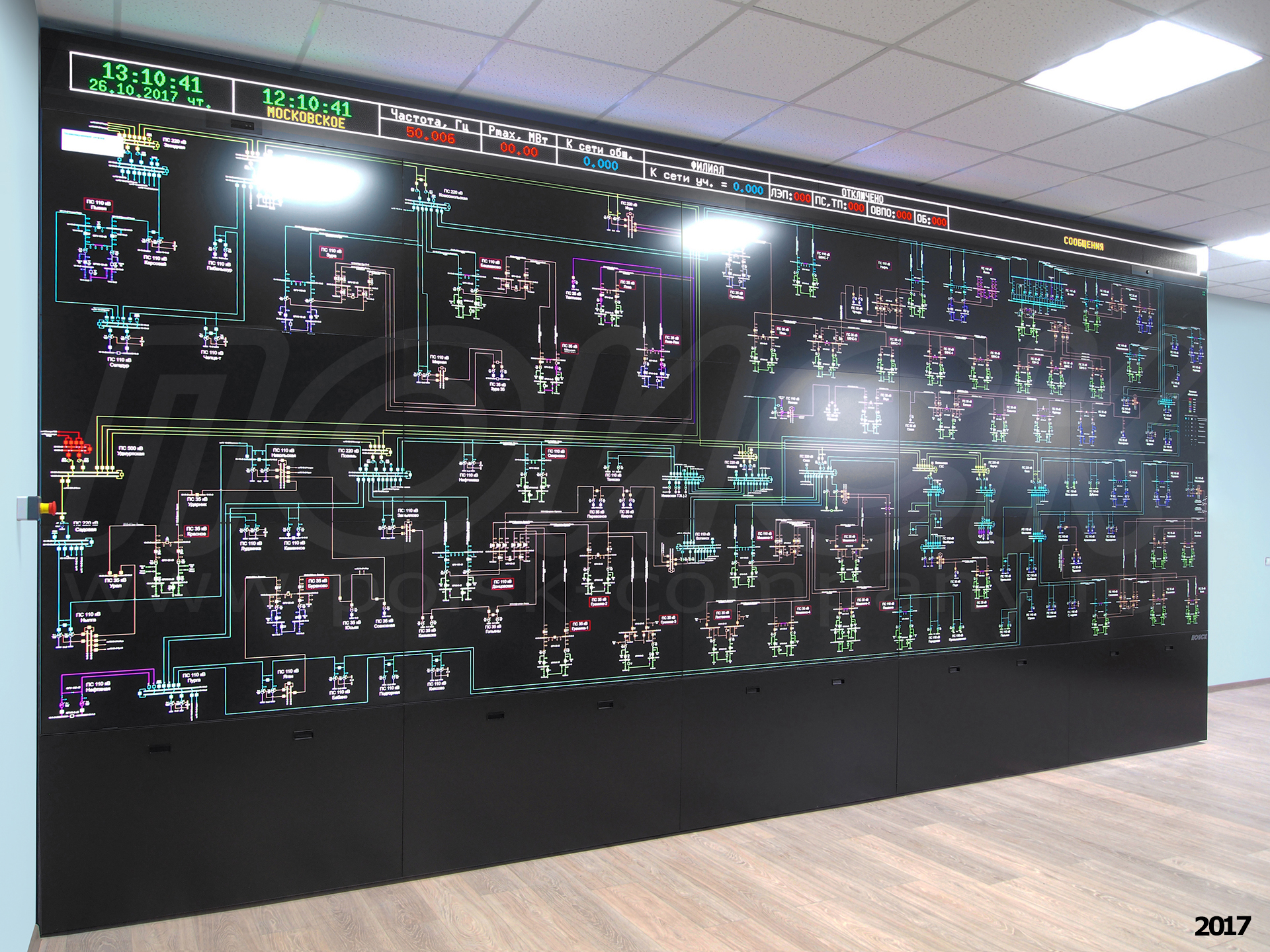

На щите отображается мнемосхема городской сети 500/220/110/35/10/6 кВ. ВИДЕОЩИТ (система отображения информации, видеостена) выполнен на основе 15-ти ЖК-панелей с диагональю экрана 55", шириной межэкранного шва – 1,8 мм, расположенных в конфигурации 5х3

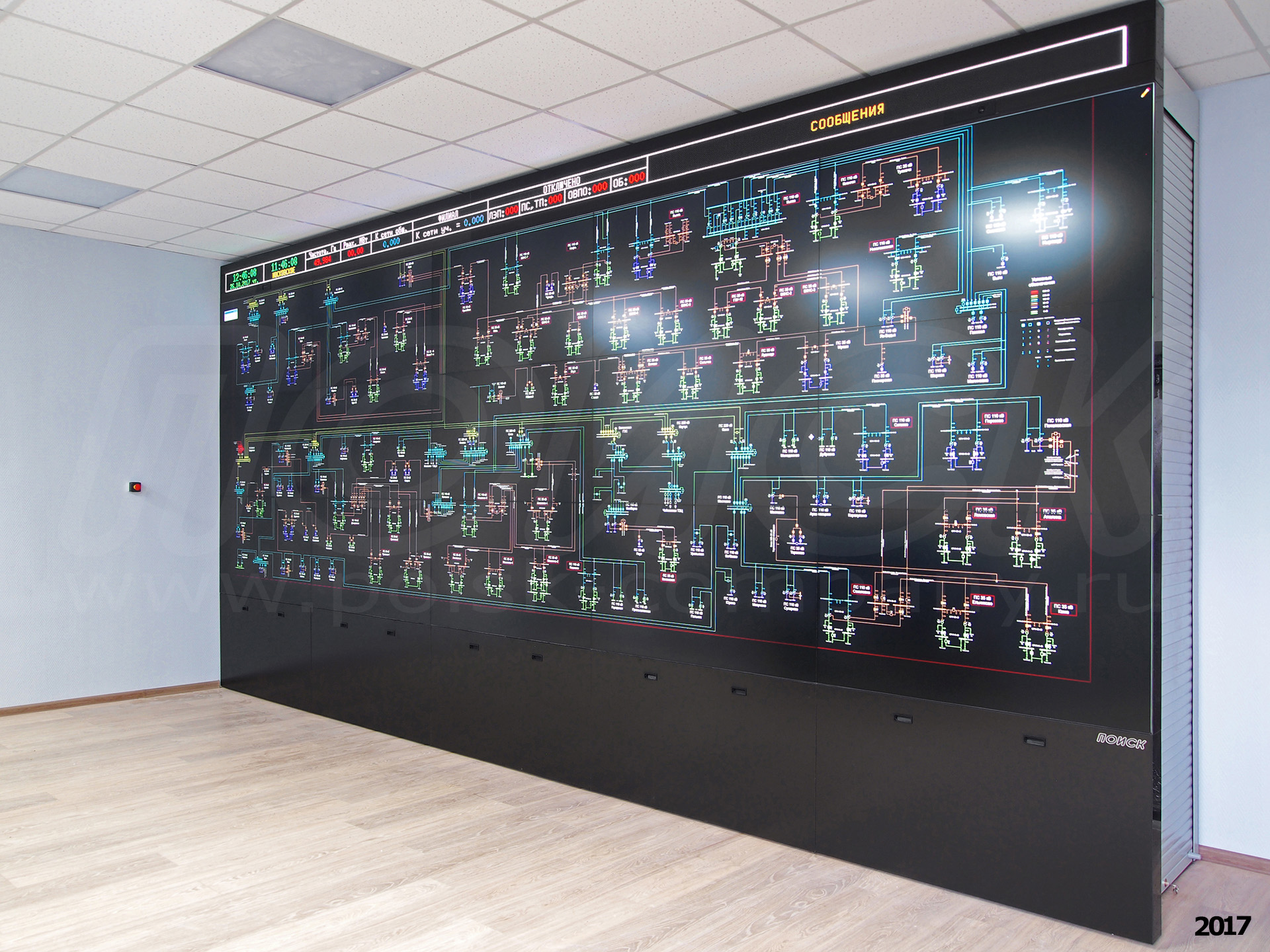

диспетчерский видеощит для ООО Удмуртэнергонефть (01)

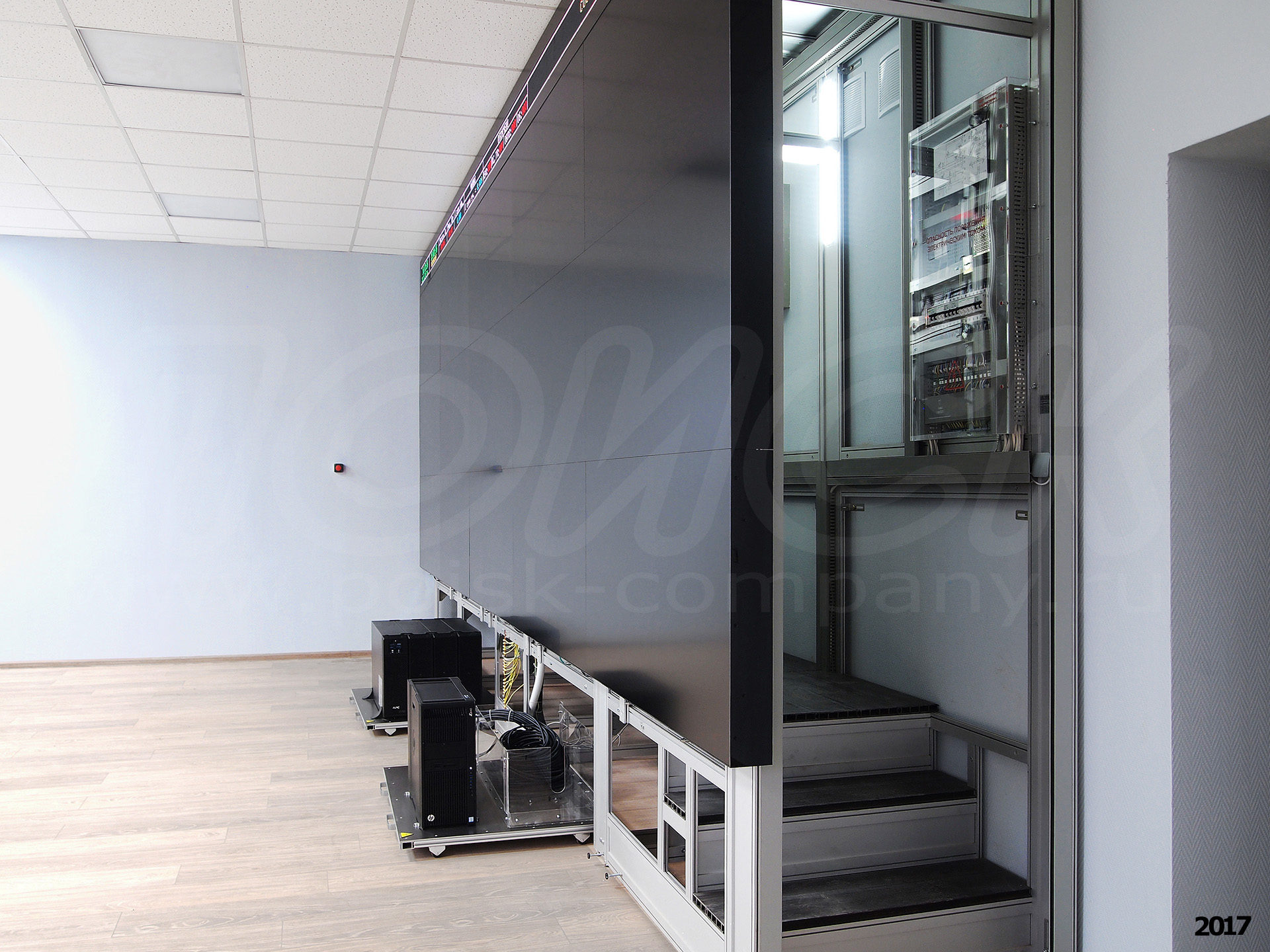

диспетчерский видеощит для ООО Удмуртэнергонефть (02)

ПАРАМЕТРЫ ВИДЕОСТЕНЫ

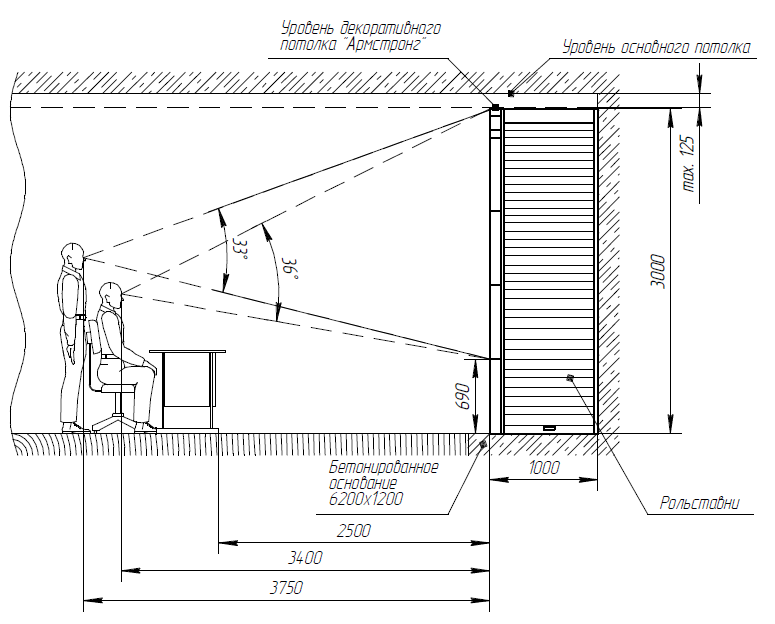

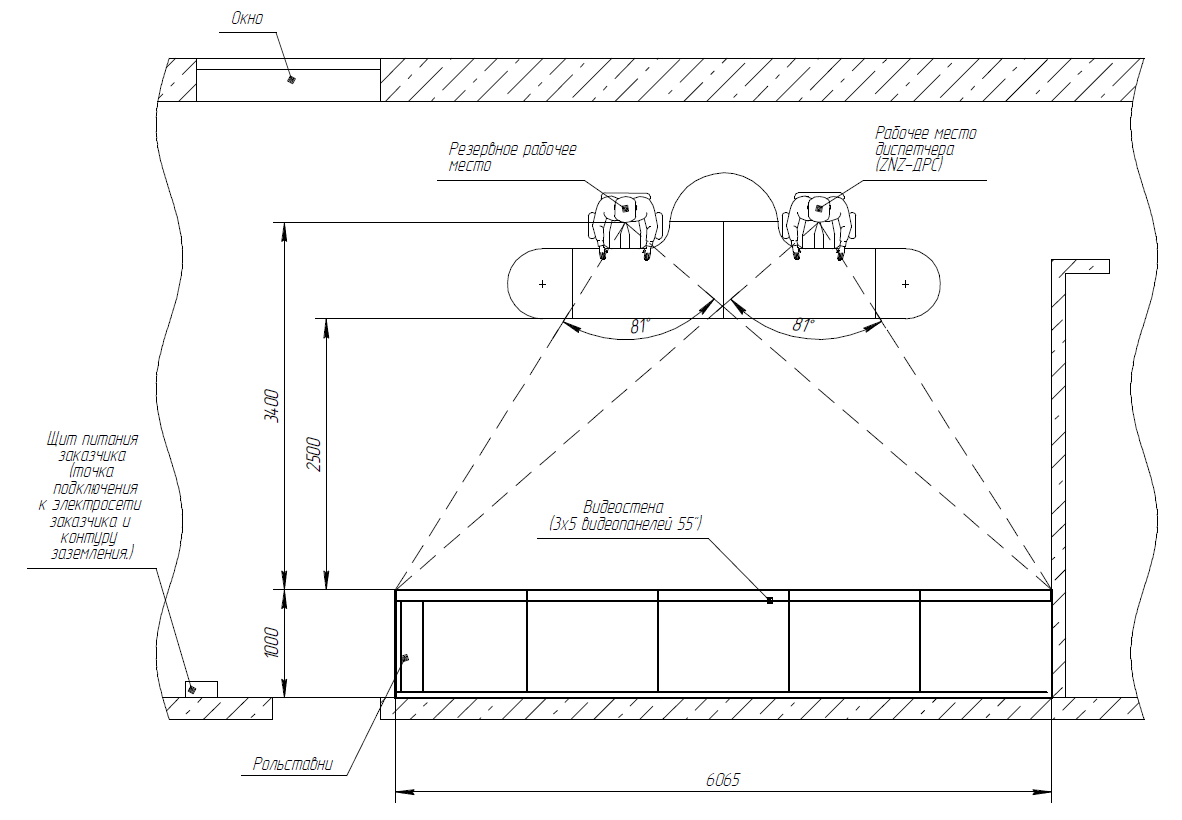

Размеры помещения, где установлен видеощит, Д х Ш х В, м "ZNZ-ДИУС (Диспетчерская информационно-управляющая станция)", версия 5.Х	8,7 х 5,5 х 3,0
Общие размеры видеощита, Ш х В х Г, мм	6065 х 3000 х 1000
Глубина видеощита, мм	1000
Конфигурация Видеощита (экранов по ширине и высоте, шт.)	5 х 3
Размер диагонали ЖК-панели, дюйм	55
Ориентация панелей	Горизонтальная
Размеры экранной части видеощита, Ш х В, мм	6055 х 2046
Общая площадь видеощита, кв.м	12,39
Площадь экранной части видеощита без учета толщины рамок, кв.м	12,34
Ширина межэкранного шва, мм	1,8
Размер пиксела, мм	0,63х0,63
Общее экранное разрешение, пикселы (мегапикселы)	9600х3240 (31,1)
Информационное разрешение контента, пикселы, (мегапикселы)	9600х3240 (31,1)
Единый рабочий стол	Да
Угол обзора, гор./верт., градусы	178/178)
Яркость, кд/кв.м	500
Энергопотребление комплекса (максимальное расчетное), кВт	4,0
Вес, кг, не более	800
Диспетчерское ПО	комплект ZNZ-ДИУС ZNZ-ДРС ZNZ-ДНС

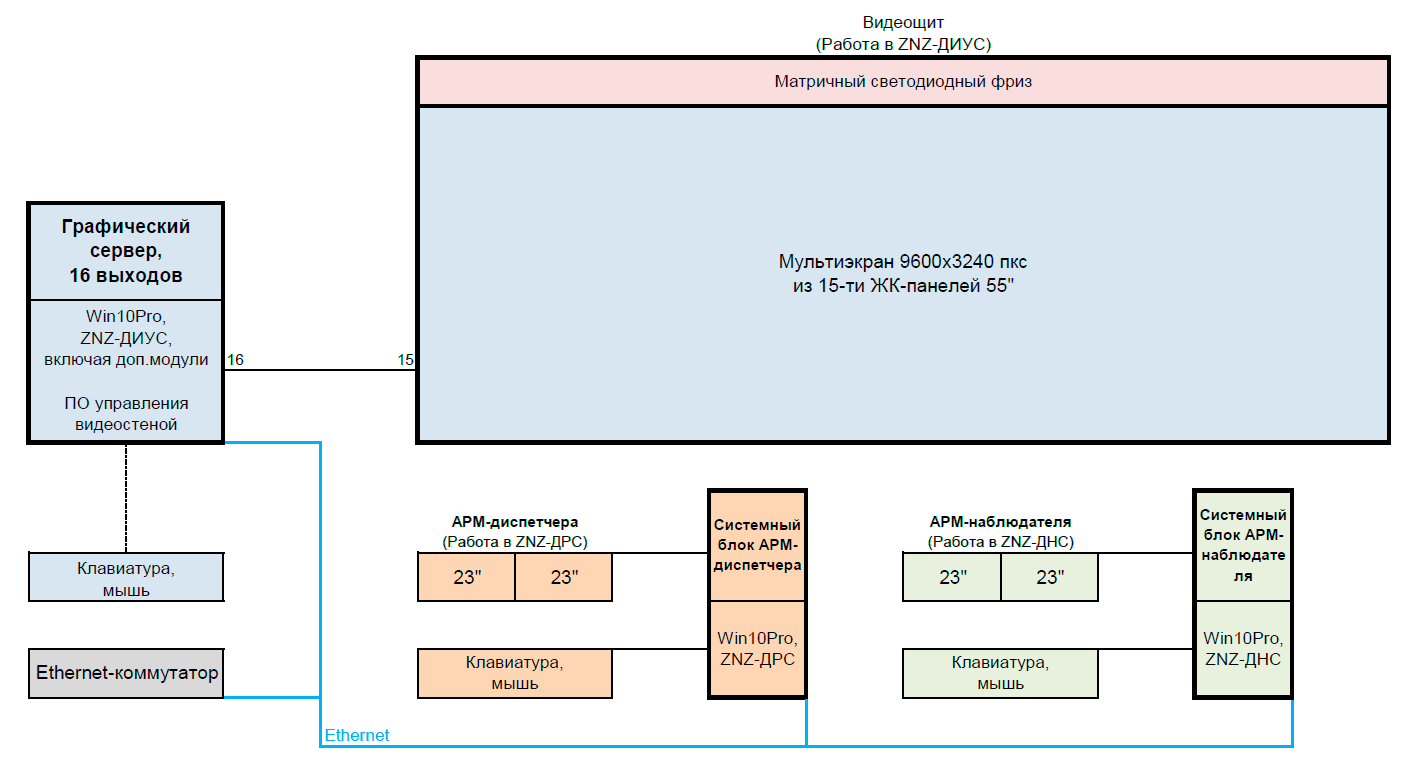

Информационная структура комплекса представлена ниже:

диспетчерский видеощит для ООО Удмуртэнергонефть

Диспетчерский видеощит ООО "Удмуртэнергонефть" выполнен аналогично видеощитам ПАО "Волгоградоблэлектро" и МУП "Йошкар-Олинская ТЭЦ-1", ознакомиться с конструкцией и принципом работы которых можно здесь: 394. АПРЕЛЬ 2016 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПАО "ВОЛГОГРАДОБЛЭЛЕКТРО" и 372. ФЕВРАЛЬ 2015 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ МУП "ЙОШКАР-ОЛИНСКАЯ ТЭЦ-1", г. ЙОШКАР-ОЛА, РЕСПУБЛИКА МАРИЙ ЭЛ

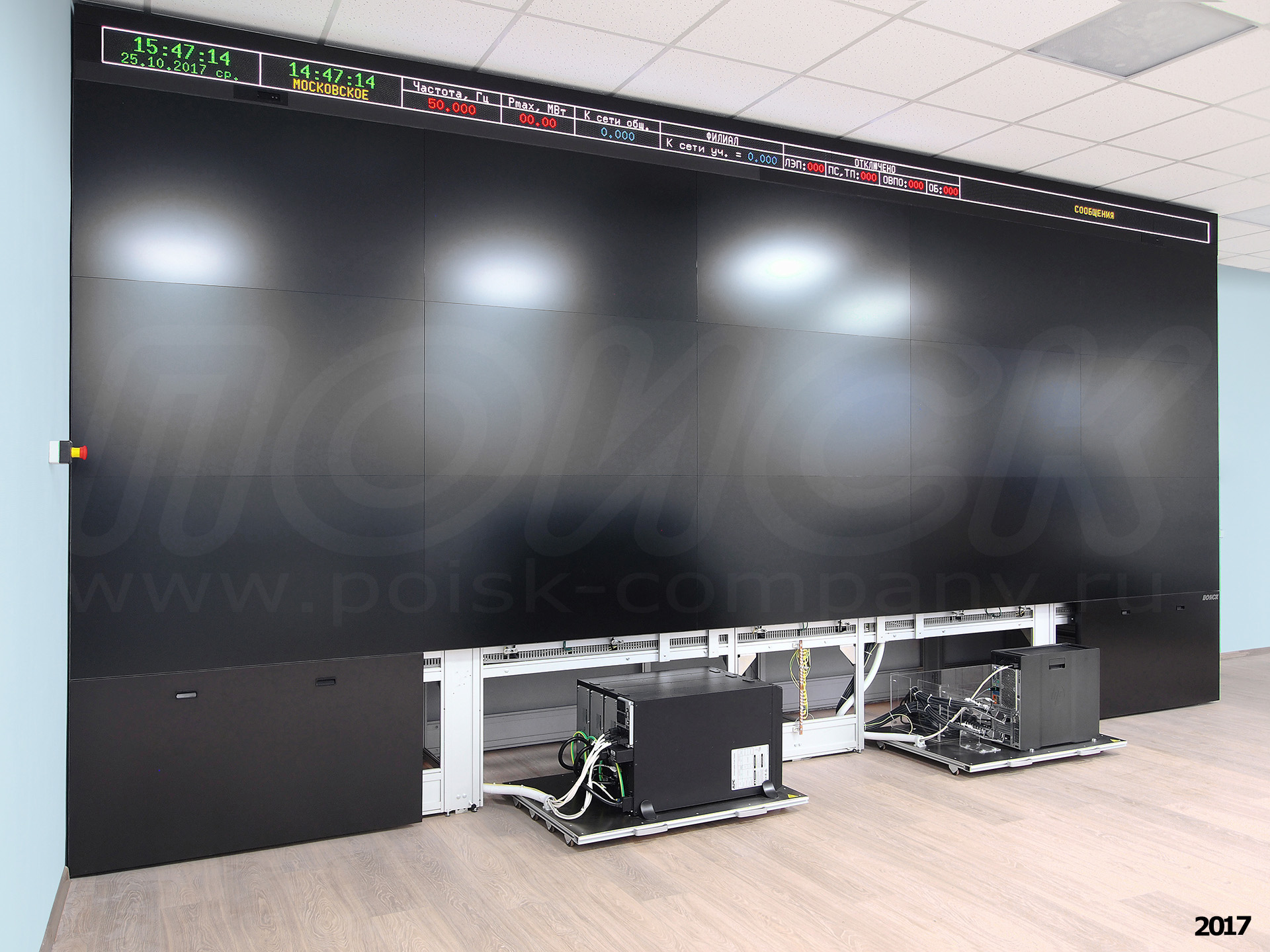

Видеощит оснащен матричным активным светодиодным фризом аналогично видеощиту 394. АПРЕЛЬ 2016 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПАО "ВОЛГОГРАДОБЛЭЛЕКТРО"

КОМПЛЕКТ ПОСТАВКИ

Наименование	Ед. изм.	Кол-во

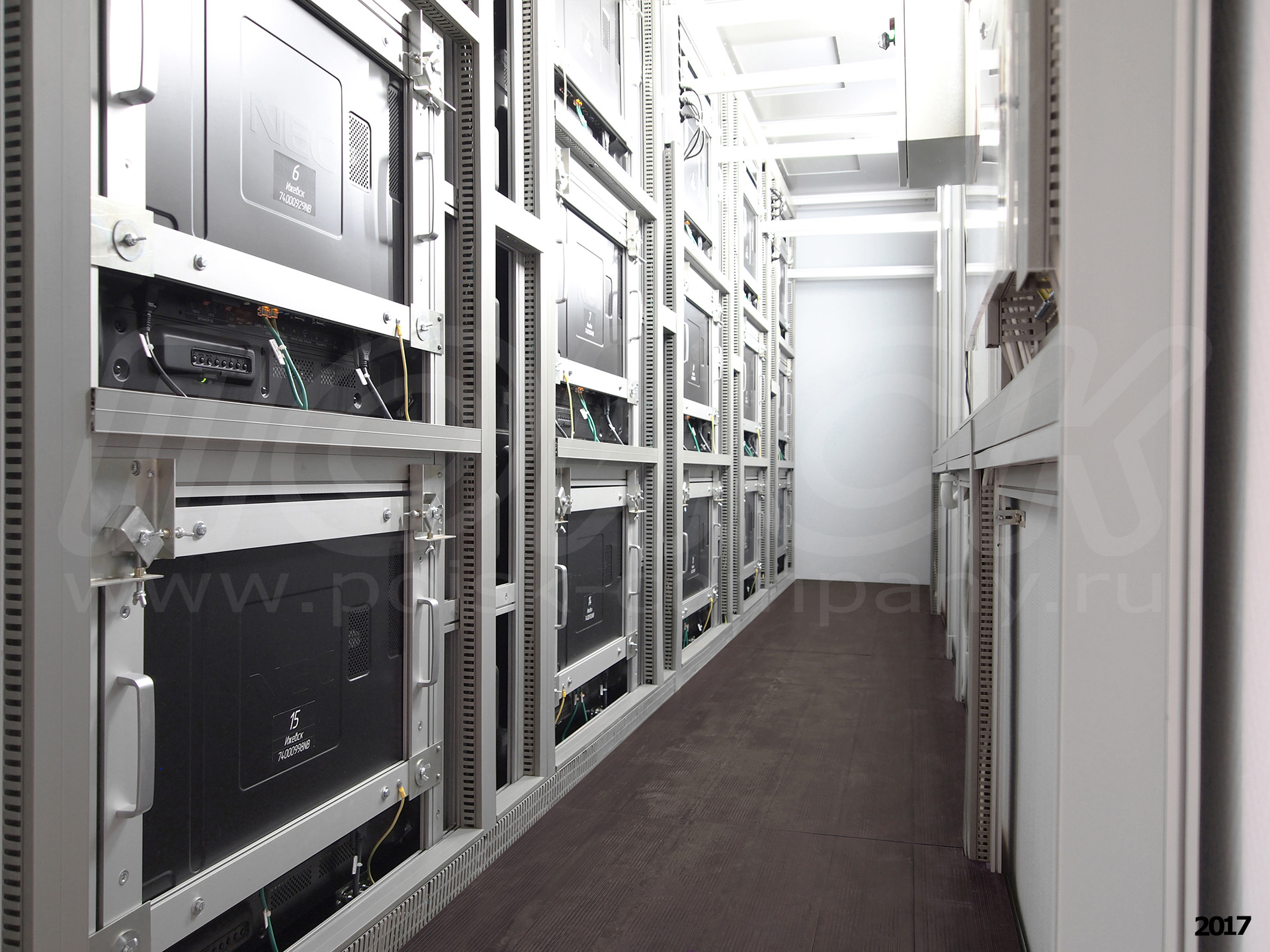

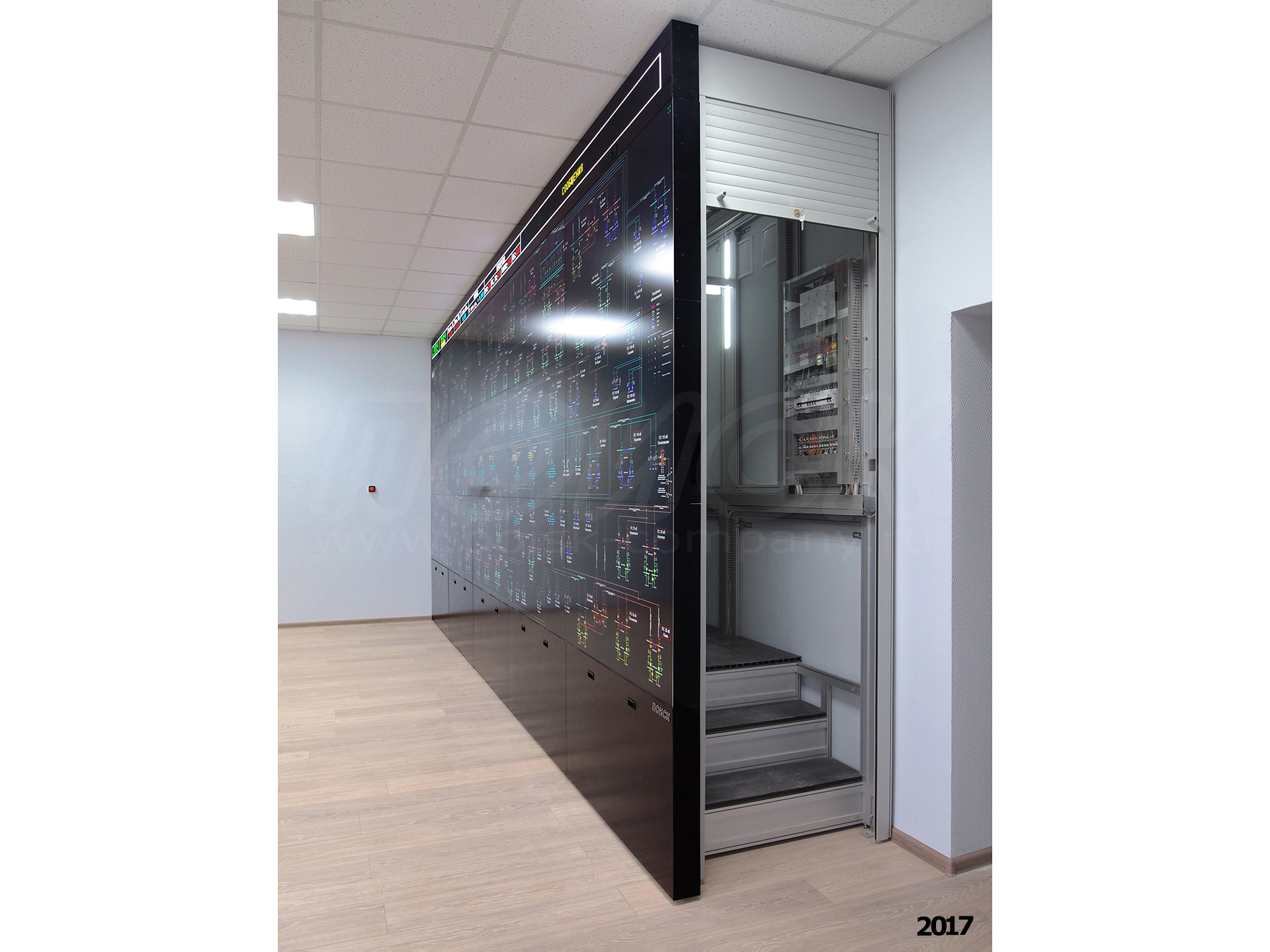

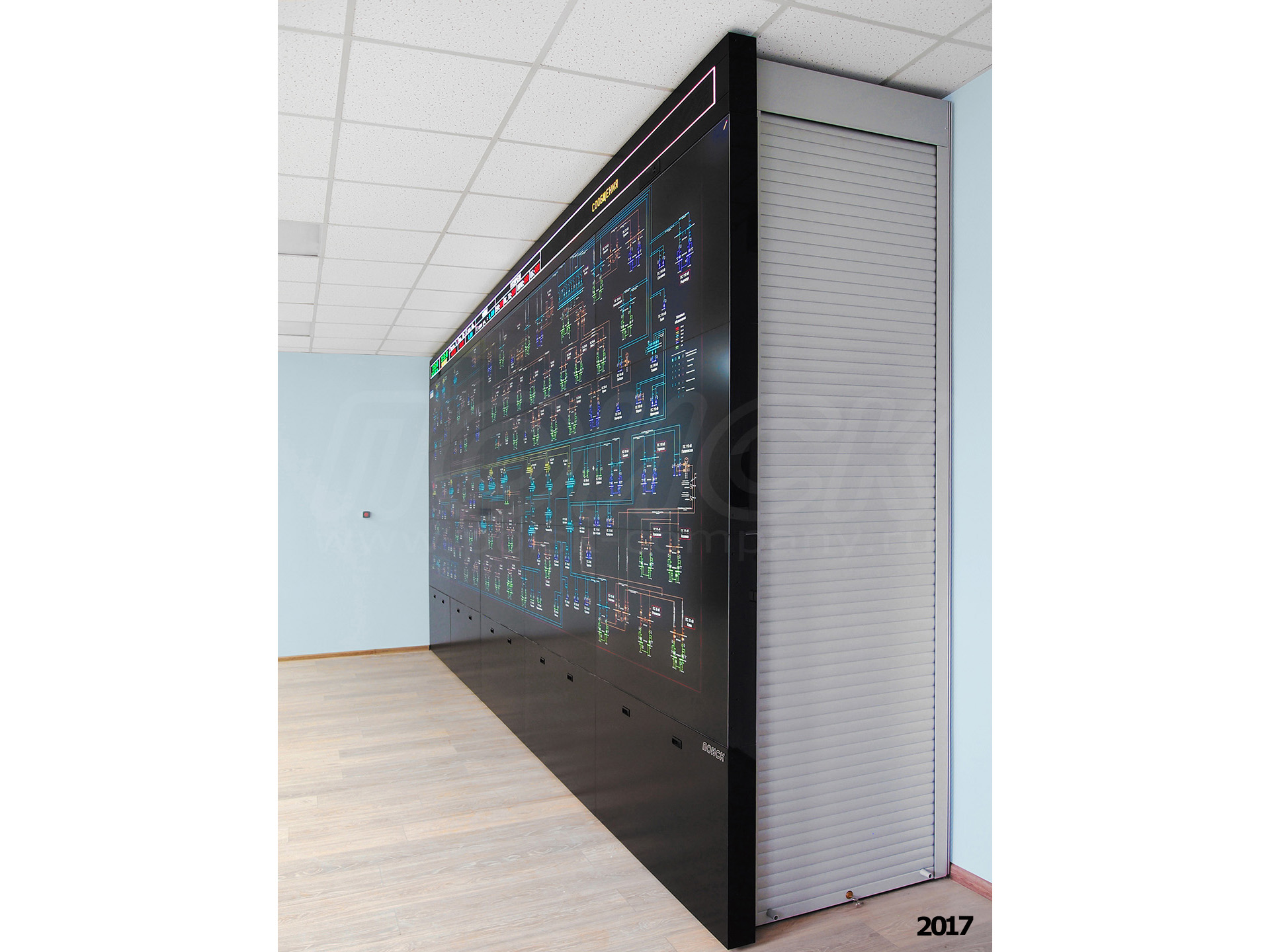

Напольный глубокий каркас с внутренней зоной обслуживания видеопанелей с комплектом съемной облицовки, выполненной из декоративных алюминиевых (композитных) панелей и дверью-рольставнями	шт.	1

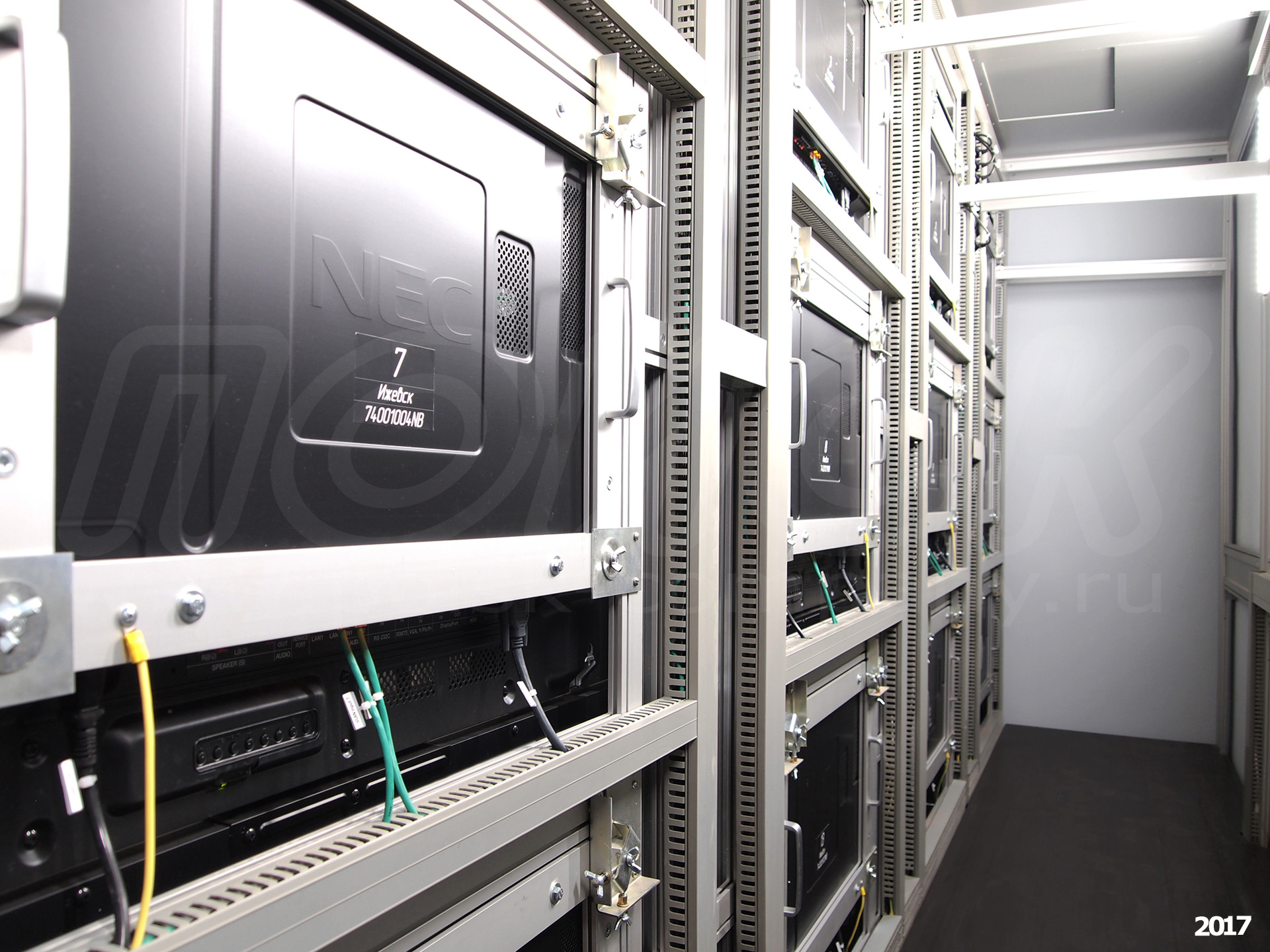

LCD-панель NEC UN551VS, 1920х1080, межпанельный шов 1,8 мм	шт.	15 + 1 (ЗИП)

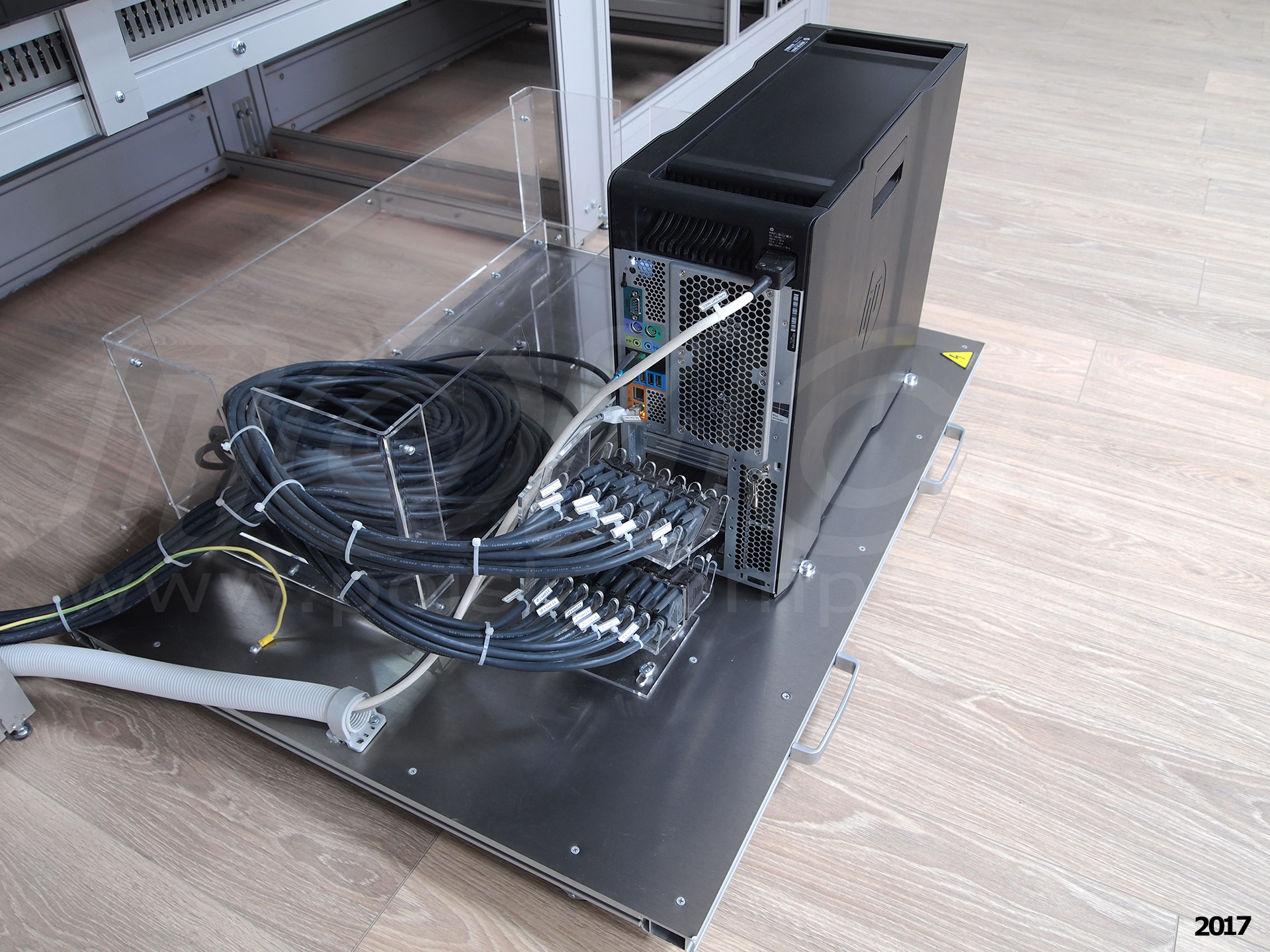

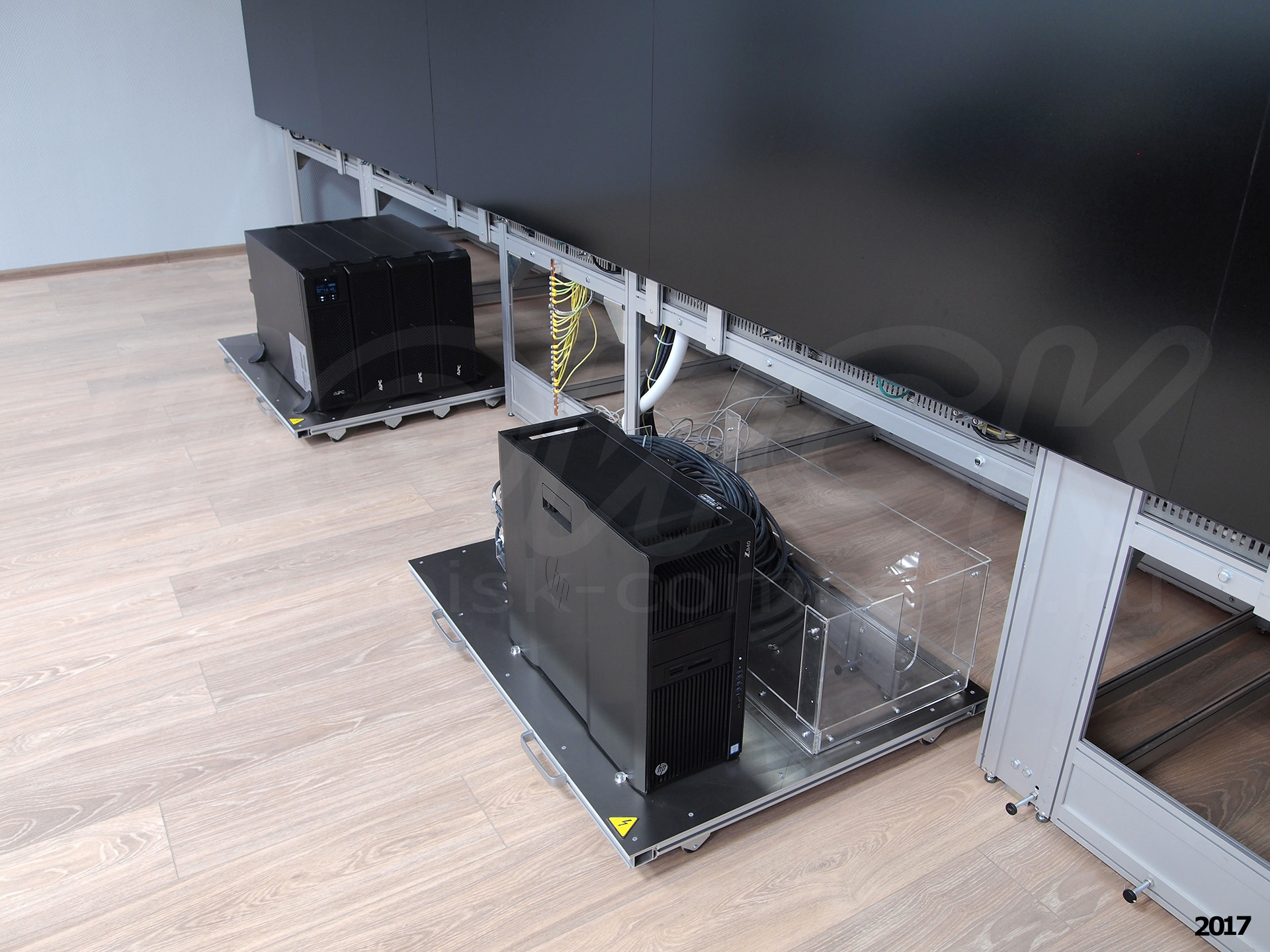

Графический сервер, включая предустановленное и сконфигурированное: - ПО ZNZ-ДИУС (Диспетчерская информационно-управляющая станция) сетевая базовая версия, - программный модуль ПО ZNZ - Разграничение прав пользователей, - программный модуль ПО ZNZ - Журнал событий, - программный модуль ПО ZNZ - Регистрация отклонений от нормальной схемы, - программный модуль ПО ZNZ - Паспортизация объектов сети, - программный модуль ПО ZNZ - Отчеты по абонентам, - программный модуль ПО ZNZ - Бланки переключений, - программный модуль ПО ZNZ - Управление матричным активным фризом, - программный модуль ПО ZNZ - Внешние связи. МЭК-104-Мастер/ОРС-Клиент (ПО для сопряжения щита с системой ТМ), - ПО для управления видеостеной	шт.	1
Комплект из 15 видеокабелей, кабелей питания, кабелей управления и расходных материалов (для подключения видеопанелей к графическому серверу)	к-т	1
Вводной распределительный щиток	шт.	1
Сетевой управляемый коммутатор 3-го уровня	шт.	1

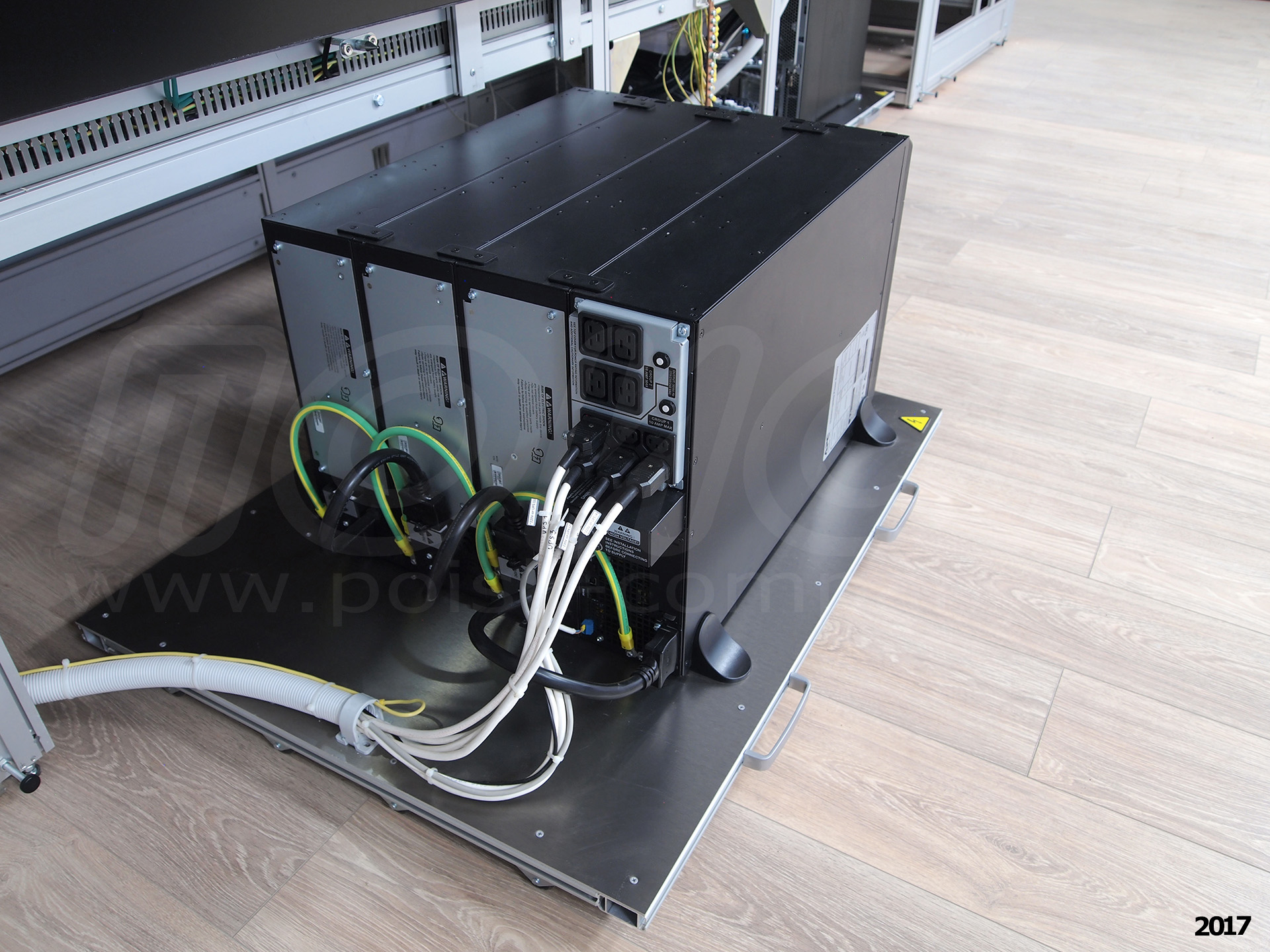

Система бесперебойного питания СБП 60-4100, мощность/время автономии: 4100Вт/60 мин	шт.	1
Компьютер "АРМ-Диспетчера" с двумя мониторами 23", включая предустановленное и сконфигурированное ПО ZNZ-ДРС (Диспетчерская рабочая станция - просмотр и управление)	шт.	1
Компьютер "АРМ-Наблюдателя" с двумя мониторами 23", включая предустановленное и сконфигурированное ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочему месте)	шт.	1
Матричный активный светодиодный фриз, размеры 5888х128, 7 цветов, текст + числа, Enternet (протокол MODBUS), ~220В) с возможностью отображения времени, даты, частоты и температуры), в комплекте с GPS-корректор времени и измерителем частоты ИЧС5.14	к-т	1
