490. НОЯБРЬ 2019 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ПРИХОПЕРСКОГО ПО
ФИЛИАЛА ПАО «МРСК ВОЛГИ» - «САРАТОВСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ», г. БАЛАШОВ, САРАТОВСКАЯ ОБЛ.

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита для Прихоперского ПО ПАО «МРСК Волги» - «Саратовские Распределительные сети», г. Балашов, Саратовская обл.

Диспетчерский щит Прихоперского ПО изготовлен одновременно со щитами Заволжского ПО и Приволжского ПО, которые выполнены аналогично друг другу.

На щите отображается мнемосхема сети электроснабжения ПС 500/220/110/35/10/6 кВ Прихоперского ПО.

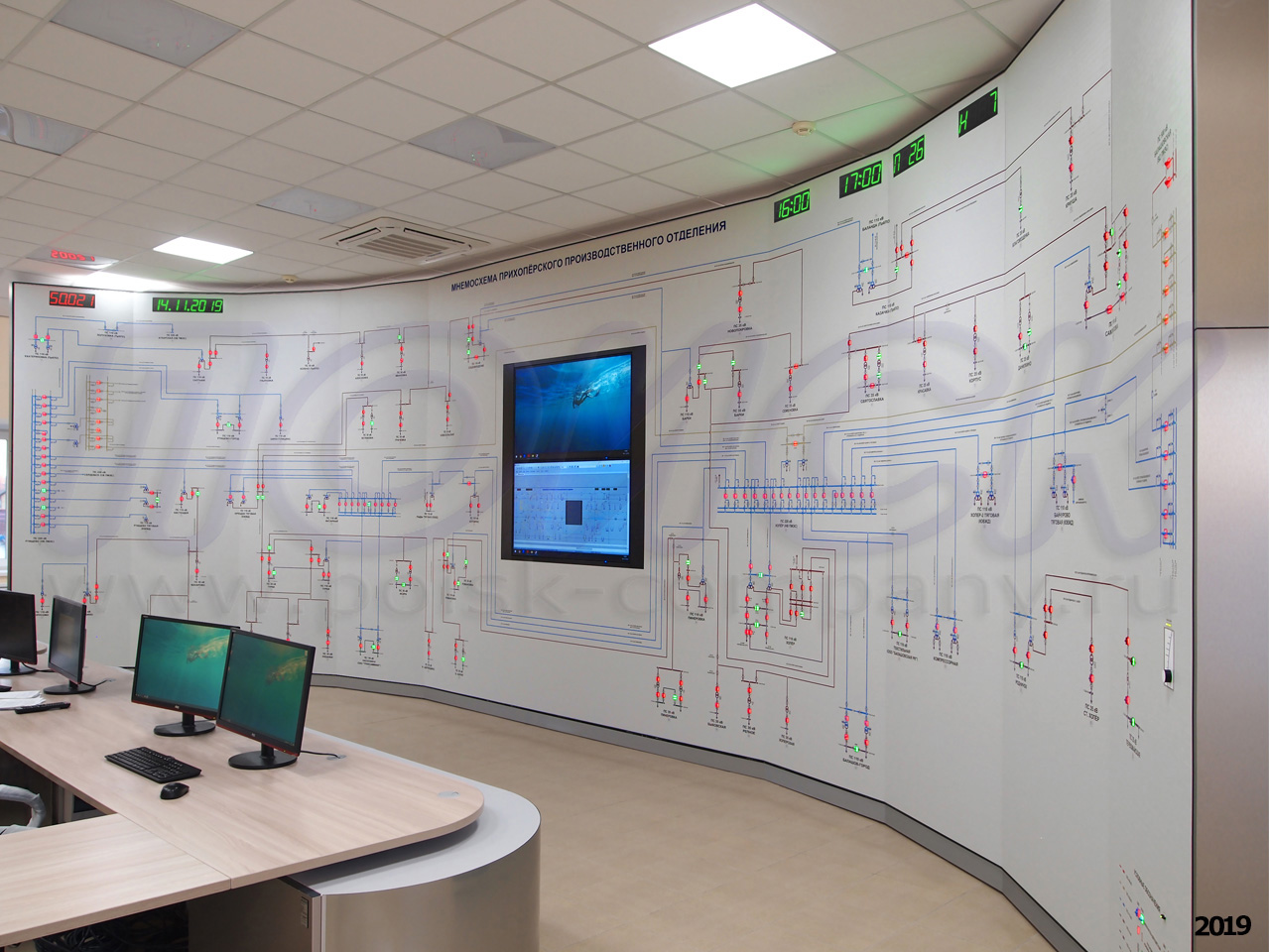

Диспетчерский щит для Прихоперского ПО ПАО «МРСК Волги» - «Саратовские Распределительные сети», г. Балашов, Саратовская обл.

Щит Прихоперского ПО имеет следующие отличия:
1. Размер щита составляет 3,4х11,5 м. Две ЖК-панели 55” встроены в центральную секцию щита.
2. На почти 39 кв.м. щита размещена мнемосхема, состоящая из 66 ПС.
3. Всего щит содержит около 1200 коммутационных аппаратов.
4. Для отображения разъединителей/выключателей нагрузки/заземляющих ножей используются одноцветные мнемосимволы.

Кроме того, вместе со щитом Заказчику был произведен и поставлен комплект диспетчерской мебели, состоящий из:
- стола диспетчерского ПОИСК-Б3 ПКДС.324114.006;
- шкафов для документации П/Ш1, ПОИСК - 2 шт.;
- шкафа для документации П/Ш1/2, ПОИСК - 1 шт.;
- шкафа раздевального П/ШРГ, ПОИСК - 1 шт.
- кресел офисных вращающихся - 2 шт.

Мебель выполнена в соответствии с каталогом диспетчерской мебели. Стол имеет встроенный монтажный модуль (система встроенных алюминиевых кабельных каналов со встроенными в них розетками/клеммами и законченным внутренним электрическим монтажом), позволяющий качественно и аккуратно организовать весь сопутствующий кабельный монтаж и исключить, обычно, неопрятно свисающие провода.

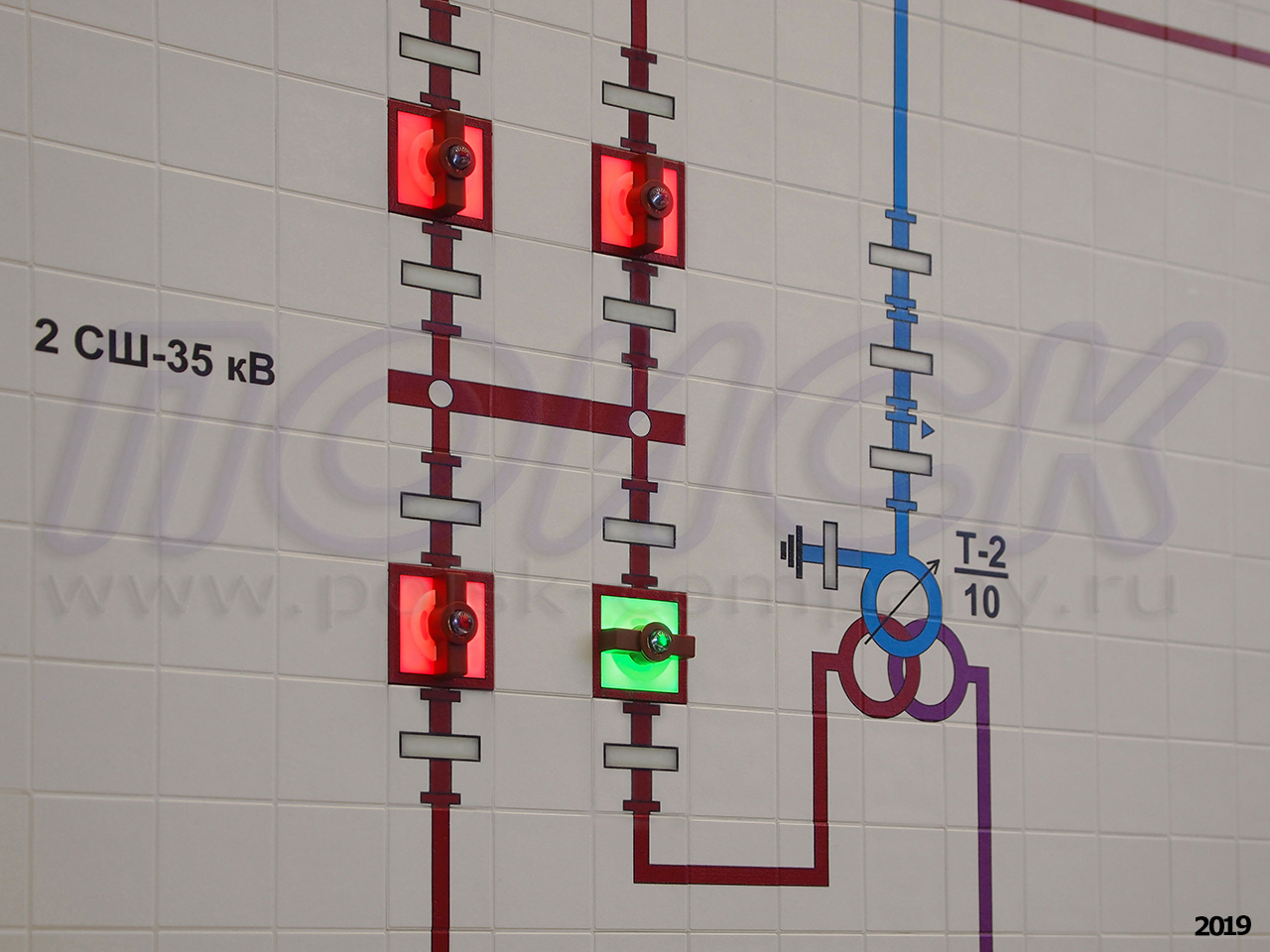

Диспетчерский щит для Прихоперского ПО ПАО «МРСК Волги» - «Саратовские Распределительные сети», г. Балашов, Саратовская обл.

Стол ПОИСК-Б3, имеет оригинальный фирменный дизайн, массу внутренних отсеков для размещения оборудования и документации. В комплекте со столами поставлены специализированные диспетчерские кресла с необходимым набором регулировок.

Также был поставлен комплект мебели в комнату отдыха: мини кухня, диван, обеденный стол и стулья.

КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного мозаичного щита ПОИСК-ЩИТ-М с мнемосхемой размером 3,4х11,5 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ный запас пассивных мнемосимволов и 2%-ый запас фоновых ячеек от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
LCD-панель NEC MultiSync® (55",1920х1080, 24/7, 2хDP, 1хHDMI, 1хDVI, с кабелем HDMI-HDMI, 15 м) шт. 2
Мнемосимвол М-РВ-З-1ц, М-РВ-Р-1ц, М-ОД-З-1ц, М-ОД-Р-1ц, М-ВТ-Р-1ц, М-ВТ-З-1ц, М-ЗОН-З-1ц (ячейка активная многозонная 25х25 мм с одноцветной светодиодной индикацией) шт. 1296
Мнемосимвол М-ВПЭ-2ц1 (ячейка активная многозонная 25х25 мм с двухцветной светодиодной индикацией и поворотным выключателем) шт. 342
Мнемосимвол М-СС2 (ячейка активная однозонная 25х25 мм с одноцветной светодиодной индикацией) шт. 92
Часы Ин4Р95М, высота символов 95 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода), коррекция от ПК, пульт ДУ, выход для управления индикатором даты шт. 1
Индикатор даты Ин8Р95М, высота символов 95 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
Индикатор частоты Ин5.95М, высота символов 95 мм, семисегментный, [88888], в комплекте измеритель ИЧС5.14 и табло Ин5.95 шт. 1
Индикатор температуры Ин4.95М, высота символов 95 мм, семисегментный, [8888], в комплекте измеритель ТРМ-200 и два табло Ин4.95М (индикаторы температуры) шт. 1
KZ77М - контроллер, 128 входов/выходов шт. 25
КZ05X+P32 - контроллер с терминальной платой, 32 выхода по 250 мА, встроенная диагностика тока шт. 62
КZ50+P32 - контроллер с терминальной платой, 32 входа шт. 26
Преобразователь интерфейсов SERFACE, 4-портовый преобразователь RS-422/485 в Ethernet шт. 2
Шкаф серверный ПКДС.426469.141 в составе:
- Шкаф для сервера щита и с-мы беспереб. пит. 42U (800х1000) - 1 шт.;
- Система управления внешняя ПКДС.426469.143, включающая в себя: Сервер управления щитом ПКДС.466216.055 (Rack (1U)/E3-1220v6/1x8GB_2400/HDD1Tb 3.5 RAID/Eth2x1Gb), комплект предустановленного и сконфигурированного ПО: ZNZ-ДИУС (Диспетчерская информационная управляющая станция), программные модули ПО ZNZ: "Разграничение прав пользователей", "Журнал событий", "Регистрация отклонений от нормальной схемы", "Отчеты по абонентам", "Прием данных по протоколу МЭК 870-5-104 или OPC-клиент", Драйвер PDMT-Арбитр - драйвер системы управления щитом PDMT); сетевой коммутатор 3-го уровня - 1 шт.;
- Система бесперебойного питания ПКДС.436218.048
(головной блок ИБП + два батарейных модуля)
- Корректор компьютерного времени на основе GPS\Глонасс - 1 шт.
компл. 1
АРМ наблюдателя ПКДС.466216.056 с одним 24"-монитором (1920x1080), комплект предустановленного и сконфигурированного ПО: ОС Win10Pro 64, ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте)) шт. 1
АРМ диспетчера ПКДС.466216.054 с двумя 24"-мониторами (1920x1080), комплект предустановленного и сконфигурированного ПО: ОС Win10Pro 64, ПО ZNZ-ДРС (Диспетчерская рабочая станция - просмотр и управление)) шт. 2
ШП 2000-480ЧТГО (ПКДС.436614.100) - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24, "горячим" вводом резерва, включая двухканальный измеритель ТРМ-200 и измеритель частоты ИЧС5.14 ПКДС.411142.007 шт. 1
ШП 2000-480Г (ПКДС.436614.106) - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 1
Комплект инструмента и принадлежностей ПКДС.305654.125 компл. 1
Пульт управления щитом (2 пульта - на щите и на столе) ПКДС.305619.004 компл. 1
Комплект диспетчерской мебели ПКДС.305659.072 компл. 1
